ПРИЗНАЧЕННЯ:
Станок предназначен для заточки строгальных ножей по задней грани, одновременно 4 ножа.
ОБЛАСТЬ ВИКОРИСТАННЯ:
Станок рекомендуется для мебельных и столярных производств, которые используют рейсмусовые, фуговальные и четырехсторонние станки.
КОНСТРУКТИВНІ ОСОБЛИВОСТІ:
|

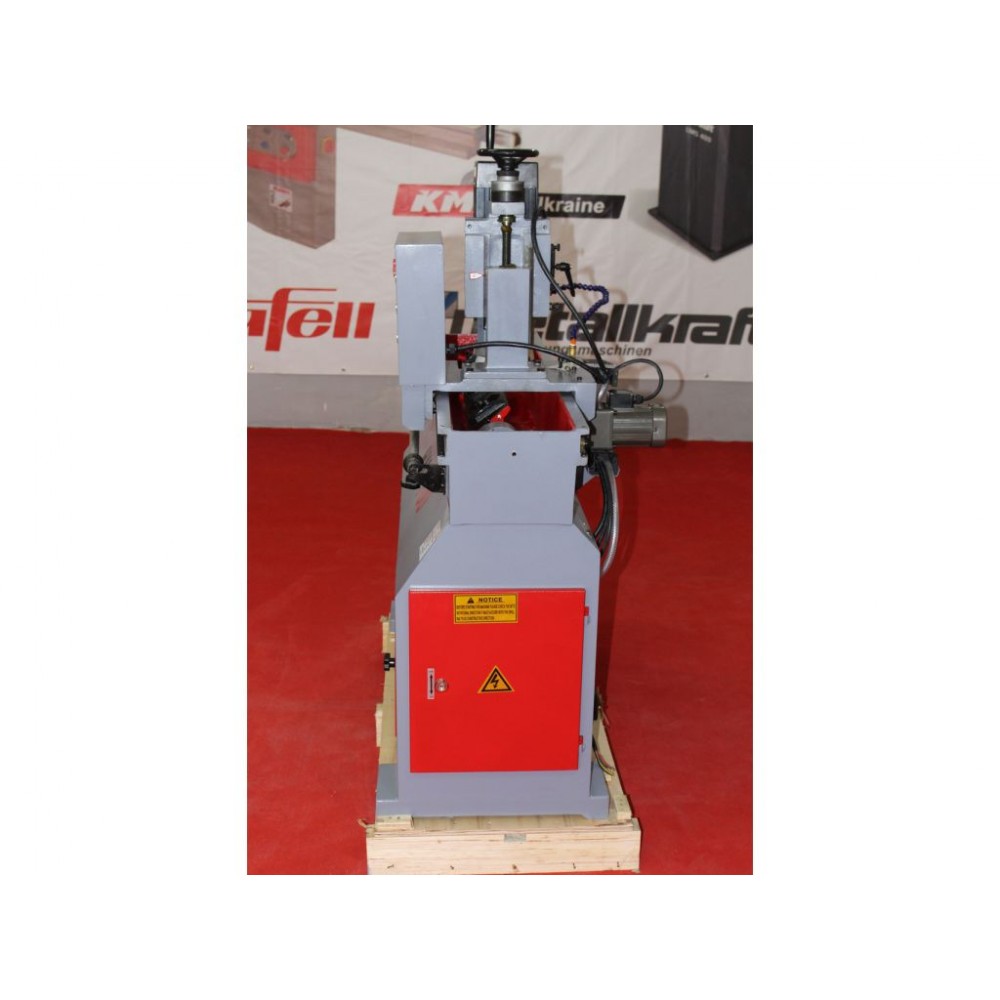

СТАНИНА Литий корпус із чавуну забезпечує необхідну жорсткість та вібростійкість верстата, гарантуючи високу точність заточування інструменту. |
|
 |

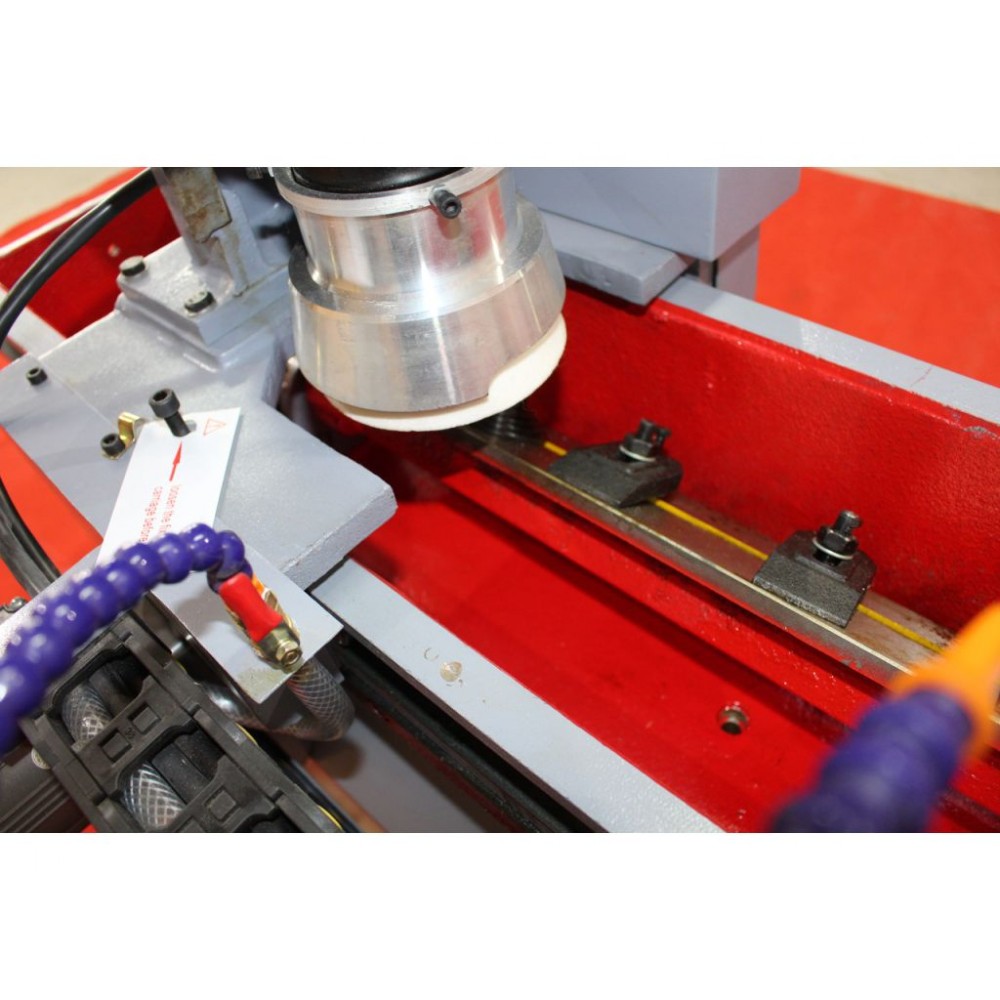

ПАКЕТНЕ ЗАТОЧУВАННЯ Верстат дозволяє здійснювати пакетне заточування – одночасно 4 ножі, це гарантує високу точність заточування і як наслідок однакові розміри та масу кожного заточеного ножа. Позиціонування ножів здійснюється за рахунок ексцентрикових упорів та притисків. |
|
 |
НАПРЯМНІ Литі напрямні є частиною станини та забезпечують необхідну точність при заточенні стругальних ножів. Стрічка для напрямних має систему натягу, гарантує плавне переміщення каретки. |
|
 |

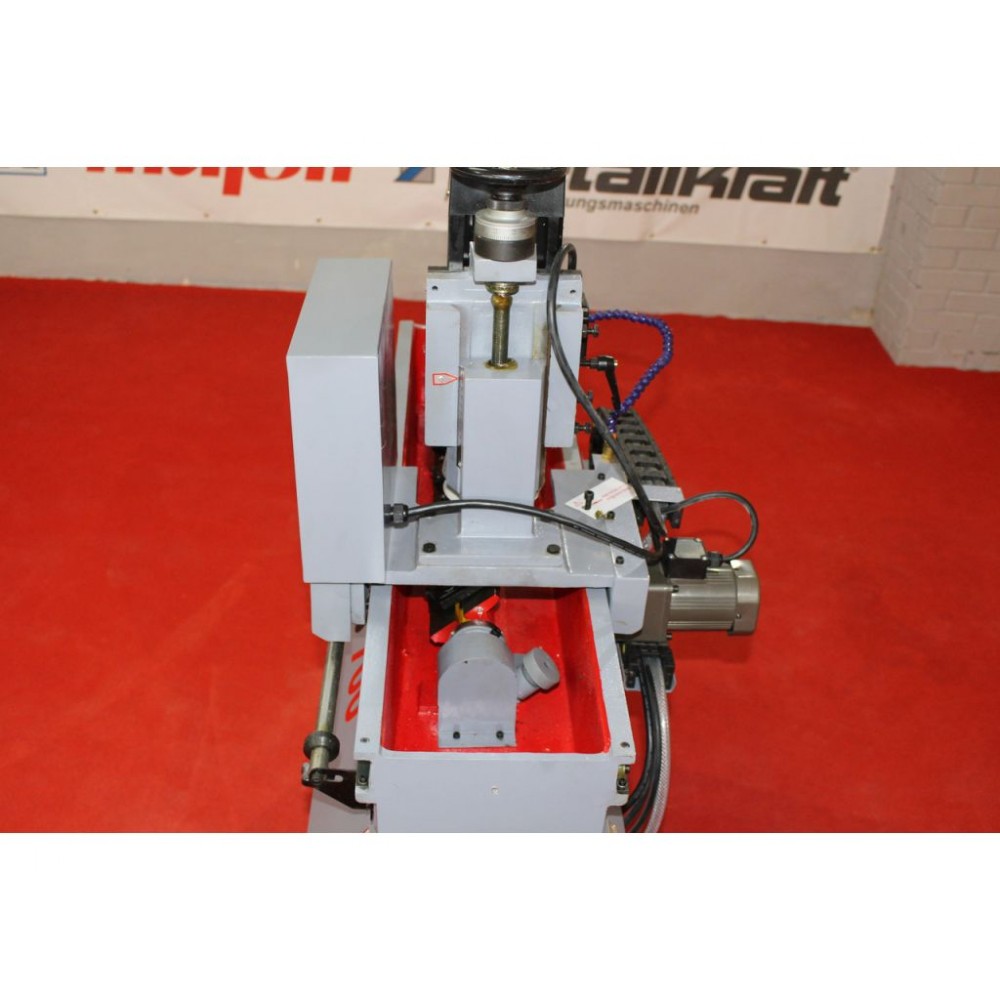

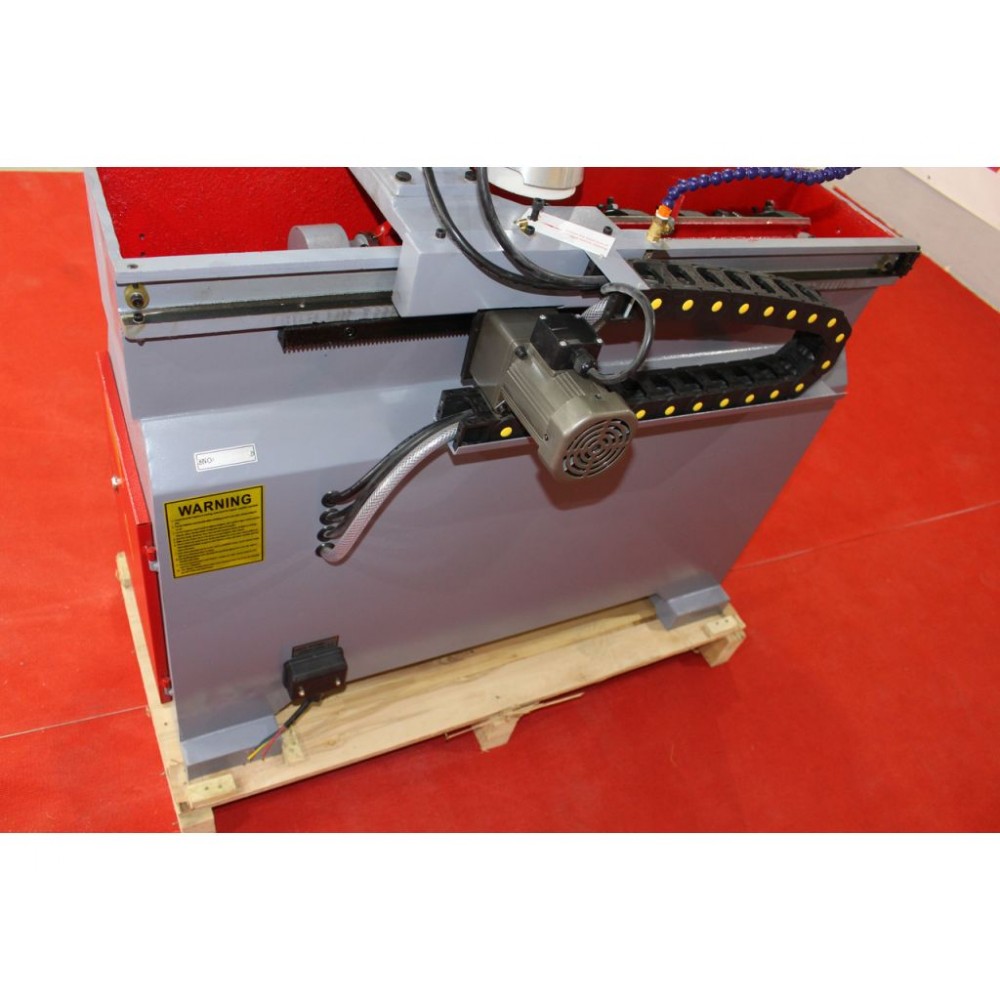

ПРИВІД ПОДАЧІ Рух каретки із заточувальним вузлом здійснюється в автоматичному режимі за рахунок передачі шестерня-рейка, яка забезпечує плавність процесу заточування. |
|
 |

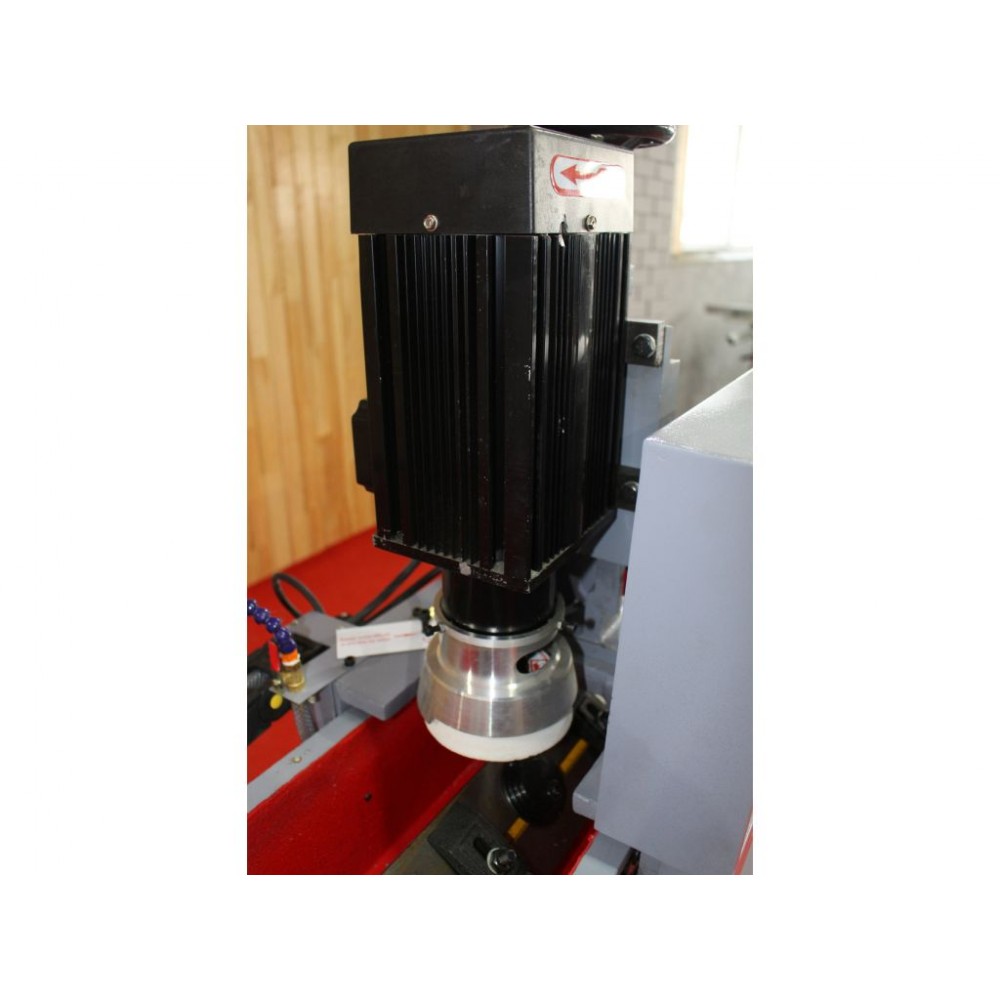

ЗАТОЧУВАЛЬНИЙ ВУЗОЛ Заточувальний вузол оснащений регулюваннями знімання за допомогою гвинтового механізму і кута нахилу щодо ножа, що заточується. |
|
 |

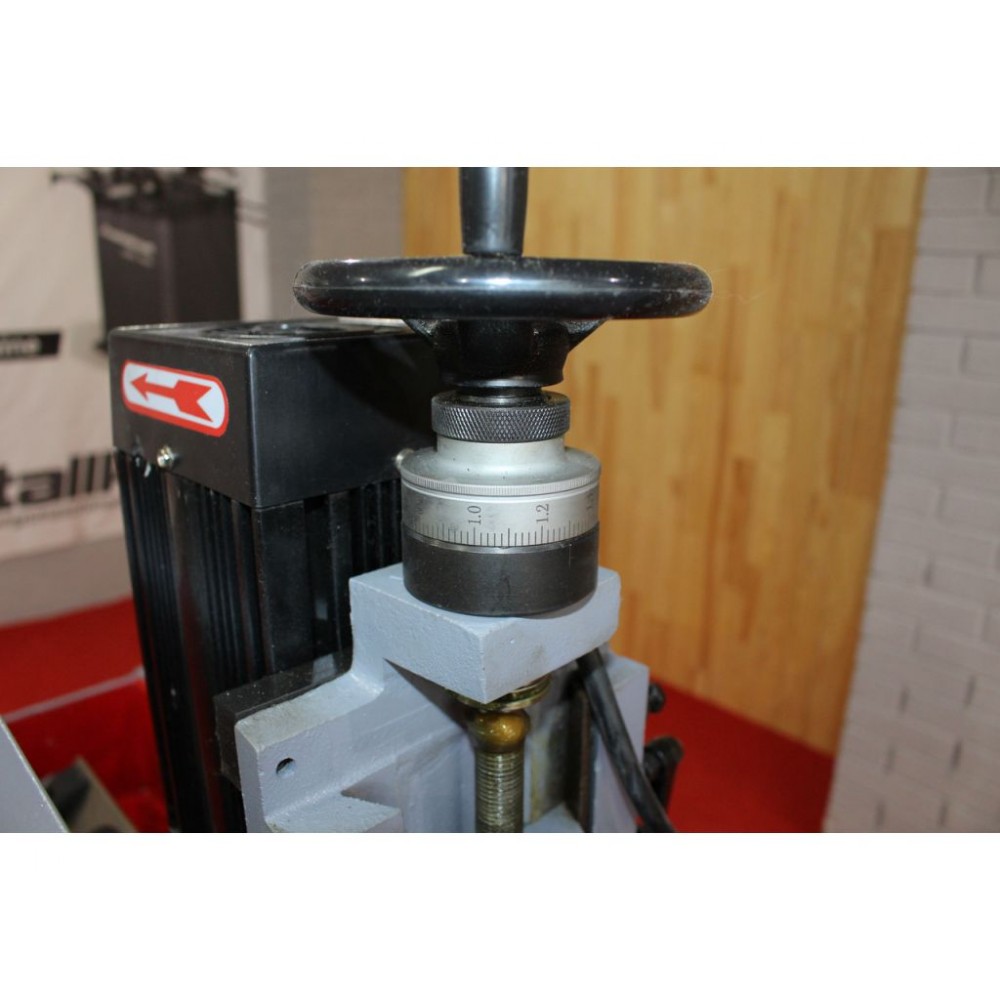

НАЛАГОДЖЕННЯ ЗЙОМУ Опускання шліфувального кола проводиться у вигляді передачі гвинт-гайка. Контроль за величиною опускання здійснюється цифровим індикатором. Двигун заточного вузла має потужність 1,5 кВт, що дозволяє заточувати ножі з великим зніманням. |
|
|
НАЛАШТУВАННЯ КУТА ЗАТОЧУВАННЯ Налаштування кута заточування здійснюється поворотом заточного столу за градуйованою шкалою. Зручне налаштування кутів забезпечує швидку підготовку верстата до роботи. |
||
 |
ОБМЕЖУВАЧІ РУХУ РАБОЧОГО СТОЛУ Обмежувачі ходу дозволяють регулювати корисний хід робочого столу, що значно заощаджує час заточування та збільшує продуктивність верстата. |
|
 |
НАЛАШТУВАННЯ КУТА ЗАТОЧУВАННЯ Кут заточування ножів встановлюється за градуйованою шкалою і регулюється в діапазоні 0 - 90 °. Поворот плити здійснюється за допомогою маховика - це значно заощаджує час налаштування верстата перед заточуванням і, як наслідок, збільшує продуктивність верстата. |
|
 |

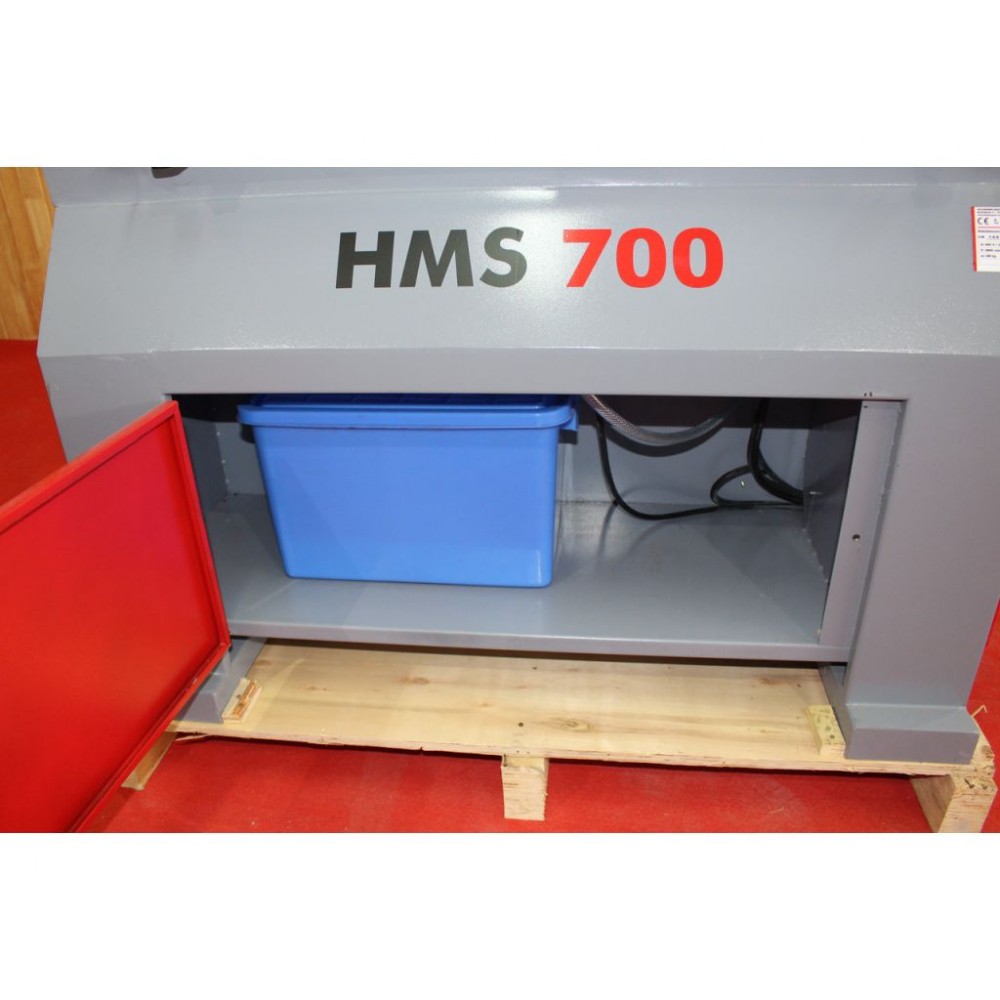

ЗАТОЧКА З ВИКОРИСТАННЯМ СОЖ Заточення здійснюється з використанням СОЖ, що підвищує якість заточування, перешкоджає перегріву ножів та збільшує ресурс кола. |
