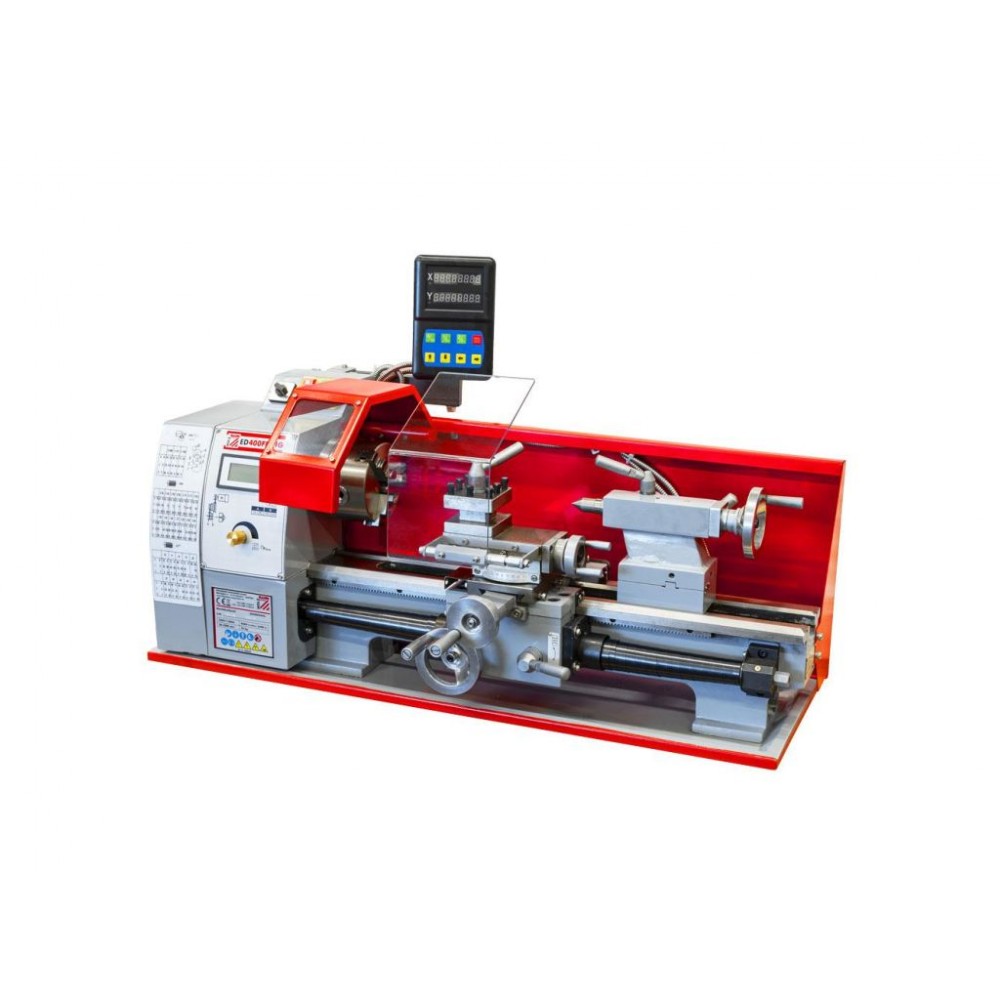

Токарно-гвинторізний верстат Holzmann ED 400FDDIG - це компактне настільне обладнання для поздовжнього і торцевого точіння металевих деталей, обробки конусів і нарізання широкого діапазону різьби. Серійно оснащений ходовим гвинтом для нарізання різьби та автоматичною поздовжньою подачею. Для максимальної точності робіт є цифрова індикація по 2 осях.
Верстат обладнаний асинхронним двигуном потужністю 450 Вт з постійним крутним моментом. Загартований шпиндель встановлений на прецизійних регульованих шарикопідшипниках і має високу центровість (<0,009 мм). Швидкість обертання шпинделя безступінчасто регулюється від 50 до 2500 об/хв і відображається на цифровому дисплеї. Зміна напрямку обертання шпинделя здійснюється з панелі управління. Загартовані і відшліфовані напрямні зручно і точно регулюються за допомогою клинових планок. Для обробки конусів задню бабку можна відрегулювати. Цей верстат для точіння і нарізання різьби буде ефективним у невеликих металообробних майстернях і цехах.
Особливості токарно-гвинторізного верстата Holzmann ED 400FDDIG
-

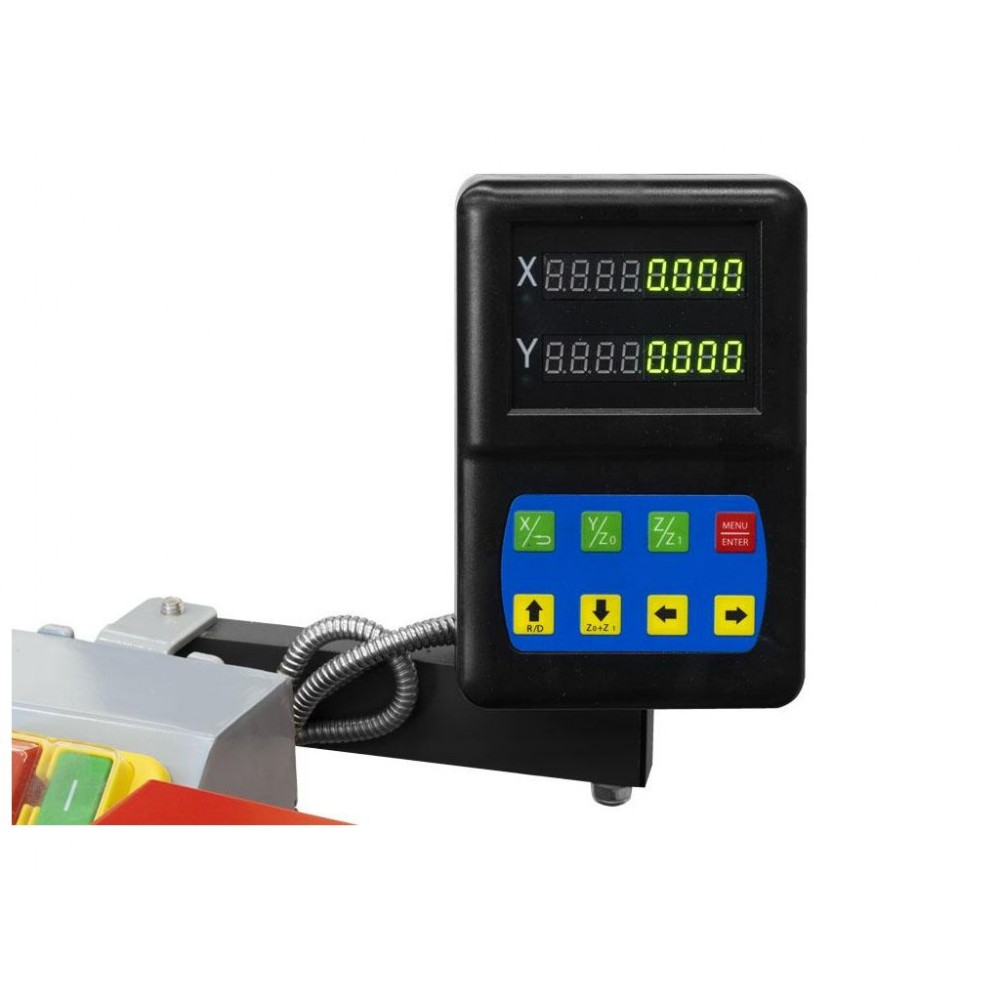

Цифрова індикація по 2 осях
-
Автоматична поздовжня подача
-
Ходовий гвинт для нарізання різьби
-
Асинхронний двигун потужністю 450 Вт, що не потребує обслуговування
-
Постійний крутний момент при високому тяговому зусиллі
-
Загартований шпиндель з високою центровістю (<0,009 мм)
-
Прецизійні, регульовані шарикопідшипники шпинделя
-
Безступінчасте регулювання швидкості обертання шпинделя у діапазоні 50-2500 об/хв
-
Відображення швидкості на цифровому дисплеї
-
Обертання шпинделя вліво-вправо
-
Зміна напрямку обертання з панелі управління
-
Загартовані і відшліфовані напрямні з точним регулюванням за допомогою клинових планок
-
Можливість регулювання задньої бабки для обробки конусів
-
Комплект змінних шестерень для нарізання різних видів різьби
-
При обертанні у зворотному напрямку швидкість вдвічі зменшується
-
Масивна чавунна станина з вібропоглинаючим ефектом
-
Сертифікація СЄ
-
Гарантія 24 місяці.

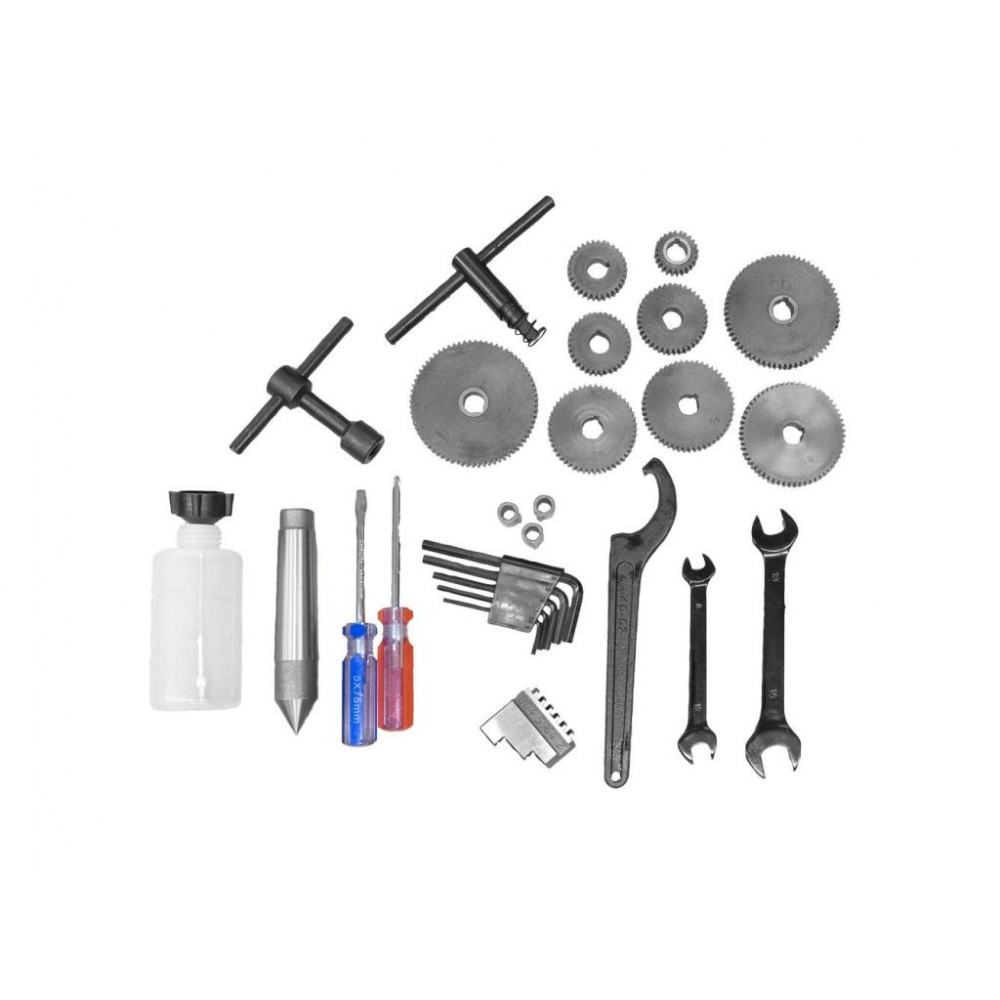

Комплектація токарно-гвинторізного верстата Holzmann ED 400FDDIG
В стандартну комплектацію моделі входять:
-
3-кулачковий патрон 100 мм
-
4-позиційний різцетримач
-
Нерухомий упорний центр КМ3
-
Нерухомий упорний центр КМ2
-
Захисний кожух
-
Піддон для стружки
-
Комплект змінних шестерень подач
-
Інструмент для технічного обслуговування.
Часті запитання
Про особливості вибору і використання токарно-гвинторізних верстатів читайте у відповідях на поширені запитання.
Які особливості мають токарно-гвинторізні верстати і у яких сферах використовуються?
Токарно-гвинторізні верстати — це універсальне металообробне обладнання, яке може виконувати широкий перелік операцій: обробку зовнішніх і внутрішніх поверхонь деталей обертання, нарізання різьби, точіння фасок тощо. Такі верстати широко використовуються на металообробних підприємствах, а особливо незамінні для виробництва валів, болтів, гайок, втулок і подібного.
Які різці використовуються у токарно-гвинторізних верстатах?
Найчастіше у токарно-гвинторізних верстатах використовуються:
-
Поздовжні різці - для точіння циліндричних поверхонь
-
Поперечні різці - для обробки торцевих поверхонь
-
Прохідні різці - для обробки деталей великої довжини
-
Різьбонарізні різці - для нарізання різьби
-
Відрізні різці - для відрізання частин деталей.
Матеріалом різців може бути швидкорізальна сталь або твердий сплав.
Що таке автоподача у токарно-гвинторізному верстаті і які її переваги?
Автоподача — це механізм, який забезпечує автоматичне переміщення супорта з різцем уздовж осі обертання або поперек деталі. Це дозволяє полегшити роботу оператора та забезпечити більш точну і рівномірну обробку.
Що таке ходовий гвинт токарно-гвинторізного верстата?
Ходовий гвинт — це довгий різьбовий вал, який використовується для передавання руху від коробки подач до супорта. Основна його функція - це забезпечення точного переміщення супорта під час нарізання різьби.
Що таке коробка подач токарно-гвинторізного верстата?
Коробка подач — це механізм, який регулює швидкість руху супорта. Вона забезпечує:
-
Подачу різця для звичайного точіння
-
Точне переміщення різця під час нарізання різьби.
Швидкість подачі залежить від обраного співвідношення передач у коробці.
