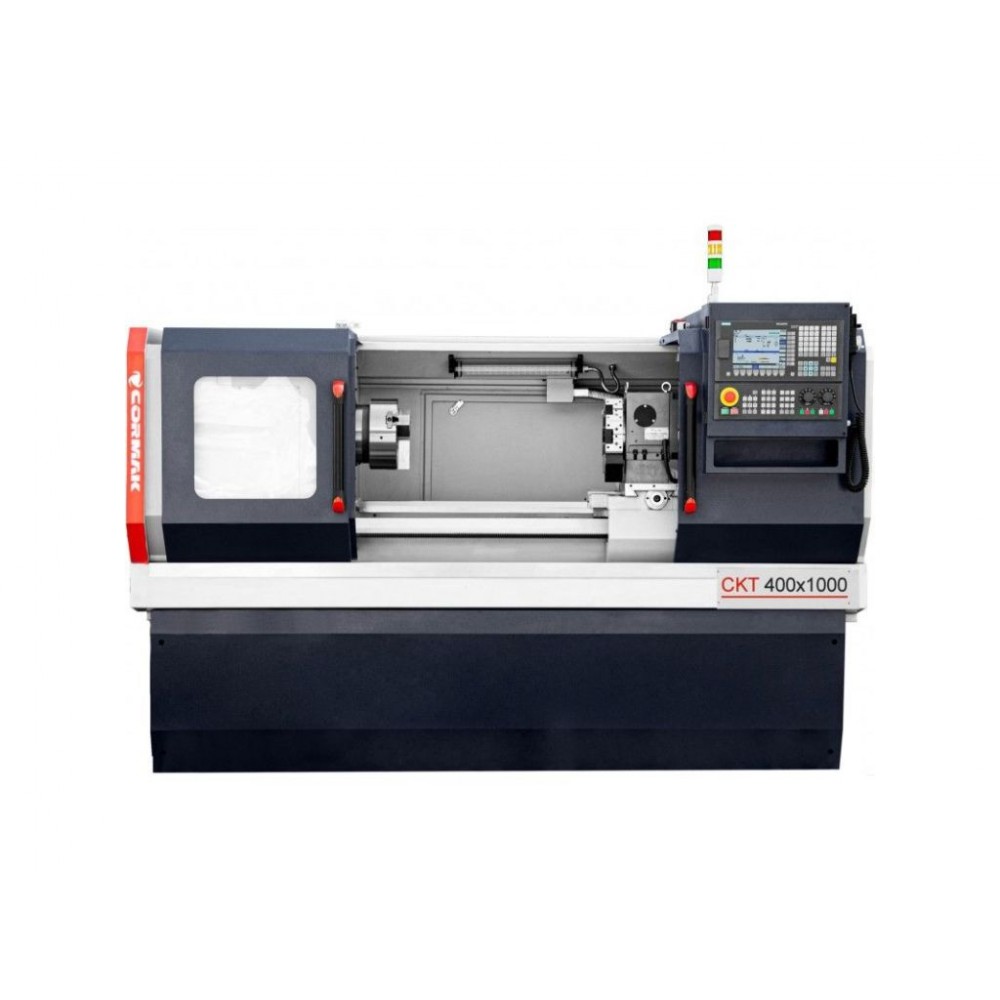

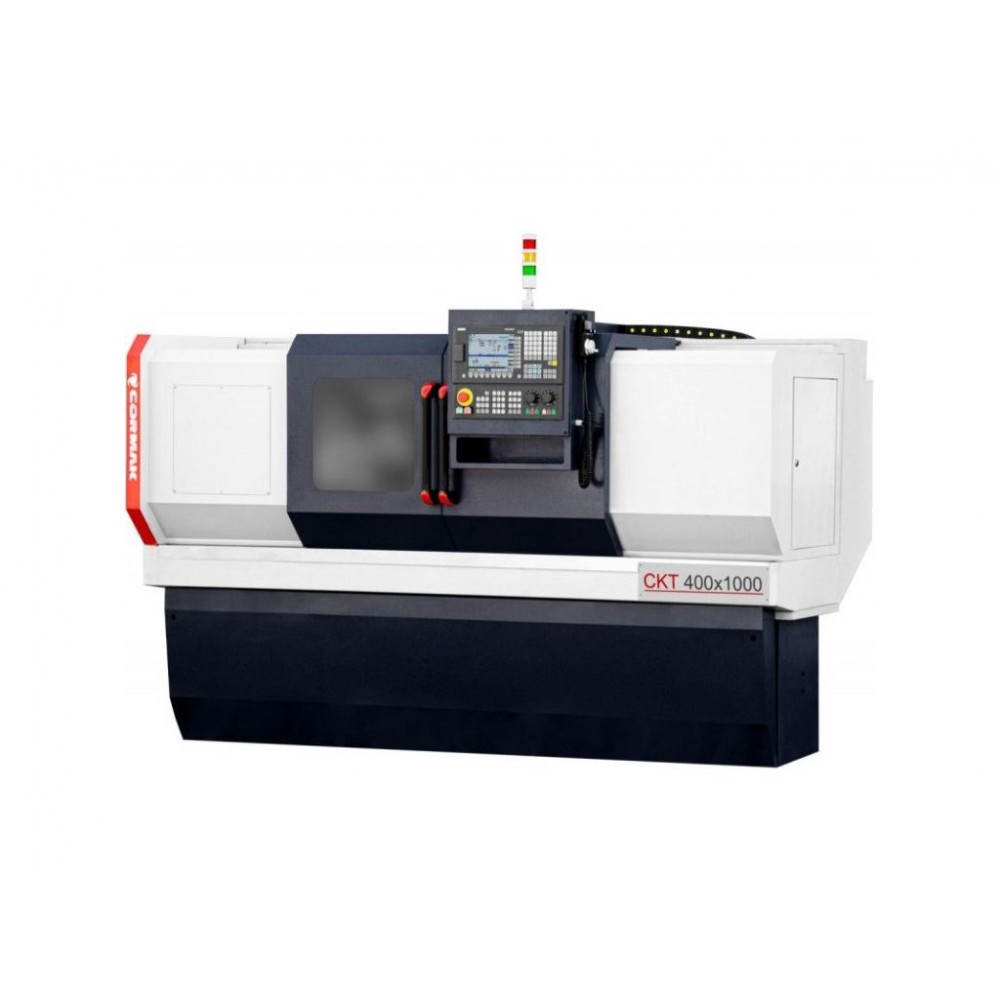

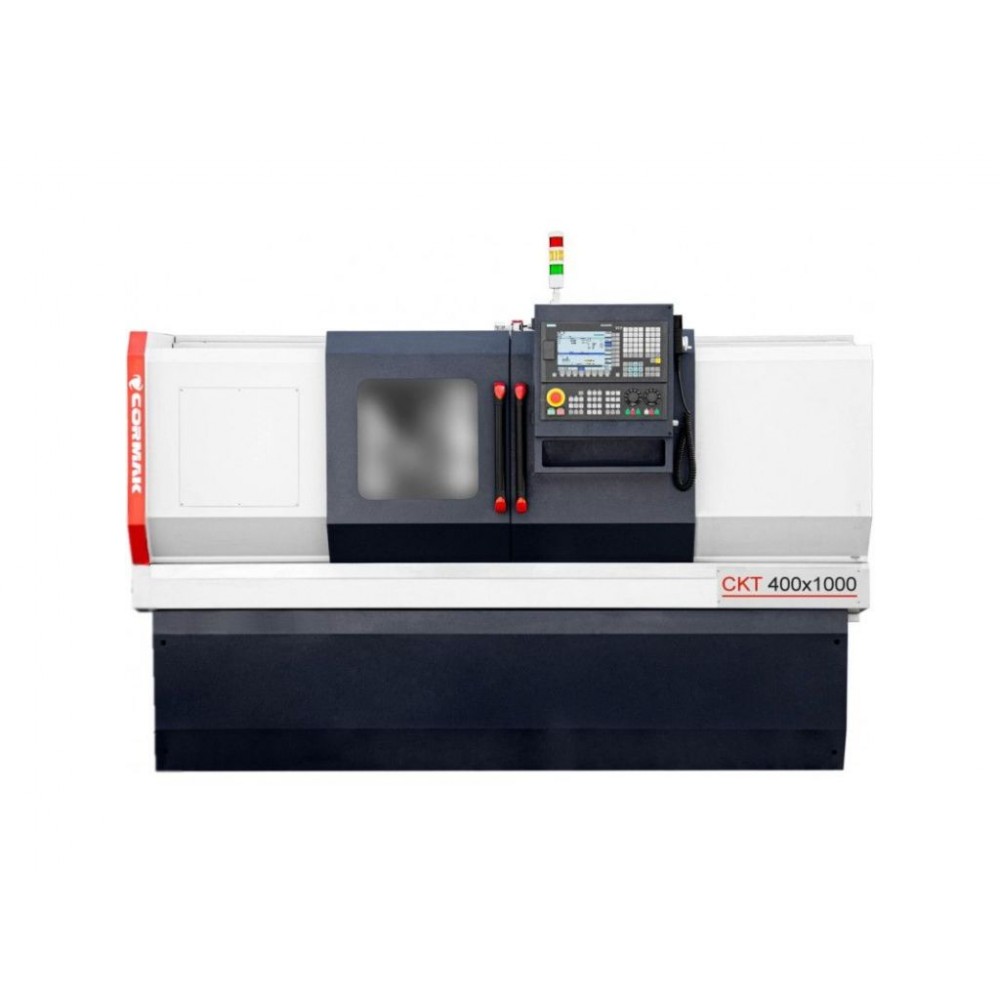

Дані верстати з високою швидкістю та точністю Cormak - призначені для напівчистової та чистової обробки різного виду деталей типу: вал, диск, втулка. Вони забезпечують високу ефективність, великі обсяги та високу точність обробки.
Функціонал:
· обробка зовнішніх поверхонь;
· розточування отворів;
· розточування внутрішніх криволінійних поверхонь конічної форми;
· обробка зовнішнього та внутрішнього різьблення;
· обробка дуг;
· розгортання отворів;
· швидкісна обробка чорних та кольорових металів.
Схеми обробки

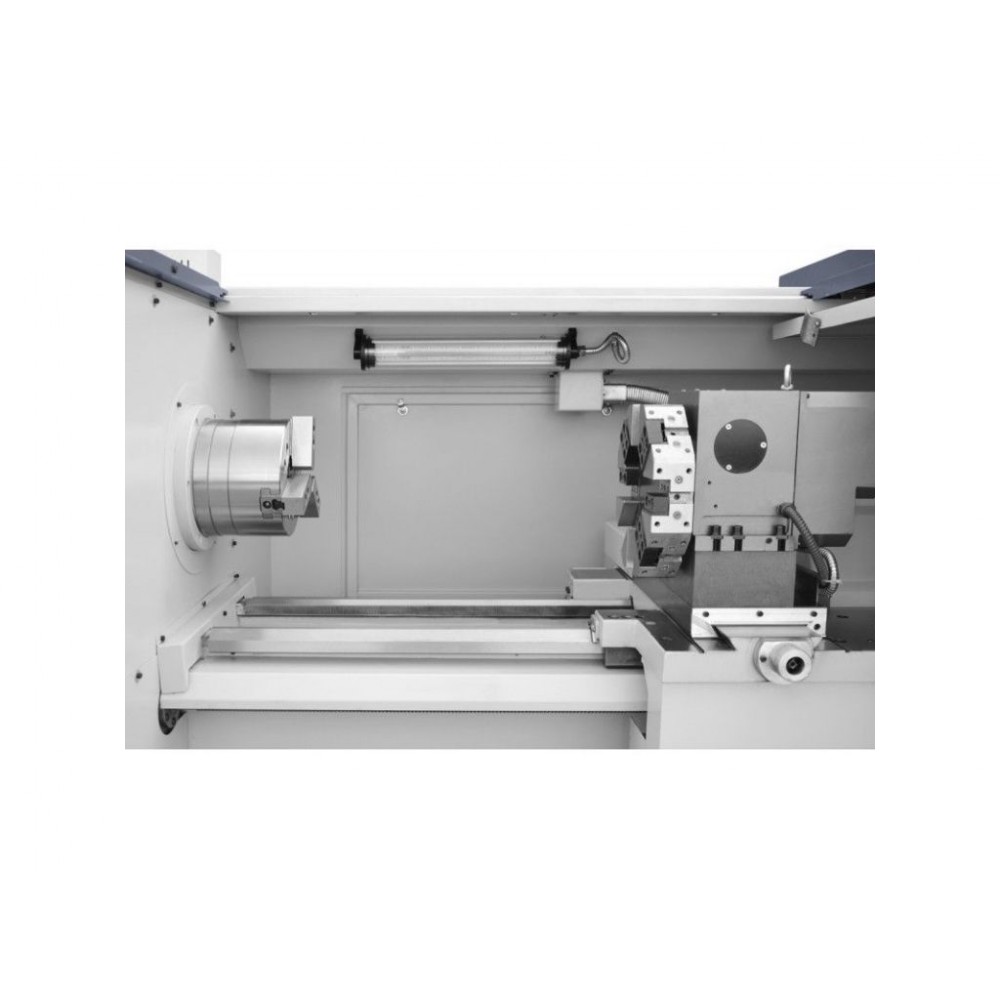

Контруктивні особливості:
Ціліснолита чавунна станина
Для станини токарного верстата застосовується лита станина з напрямними типу ластівчин хвіст. Компонування внутрішніх частин станини посилено ребрами жорсткості. Товщина стінок лиття 20 – 25 мм, збільшена маса станини порівняно з аналогічними верстатами на 10 – 15 %.
Збільшений отвір у шпинделі
Напрямні Ковзання
На загартовані відшліфовані V-подібні напрямні (ластівчин хвіст) нанесено спеціальне покриття . Сучасний, зносостійкий матеріал забезпечує покращене ковзання вузлів поздовжньої та поперечної подачі.
Ручна задня бабка
Задня бабка з ручним переміщенням пінолі токарного верстата з ЧПУ призначена для закріплення та підтримки заготовки, що обробляється. Обробка деталі проводиться у всій довжині щодо осі деталі різальним інструментом. У задню бабку також можна встановити інструменти для осьової обробки отворів, такі як свердла, зенкери, розгортки, мітчики та ін.
Технічні параметри:
ЧПУ: ТАК
ДІАМЕТР ОБРОБКИ НАД СТАНИНОЮ: 400 мм
ДІАМЕТР ОБТОЧУВАННЯ НАД СУПОРТОМ: 210 мм
ДОВЖИНА ОБРОБКИ: 1000 мм
ОБЕРТИ ШПИНДЕЛЯ: 0-2000 об/хв
НАЙМЕНША ОДИНИЦЯ НАЛАШТУВАННЯ ПО ОСЯХ X/Z: 0,001 мм; 0,001 мм
ШВИДКІСТЬ ПОДАЧІ ПО ОСІ X: 8 м/хв
ШВИДКІСТЬ ПОДАЧІ ПО ОСІ Z: 10 м/хв
ПРОХІДНИЙ ДІАМЕТР ШПИНДЕЛЯ: 65 мм
КОНУС ШПИНДЕЛЯ: MT6
КІЛЬКІСТЬ ІНСТРУМЕНТІВ: 6
РОЗМІР ІНСТРУМЕНТА: 20x20 мм
КОНУС ПІНОЛІ ЗАДНЬОЇ БАБКИ: MK4
ХІД ПІНОЛІ ЗАДНЬОЇ БАБКИ: 120 мм
ПОТУЖНІСТЬ ГОЛОВНОГО ПРИВОДУ: 5.5 кВт
РОЗМІРИ: 2640 × 1500 × 1766 мм
ВАГА: 1800 кг
Стандартна комплектація:
- Система керування SINUMERIK 808D

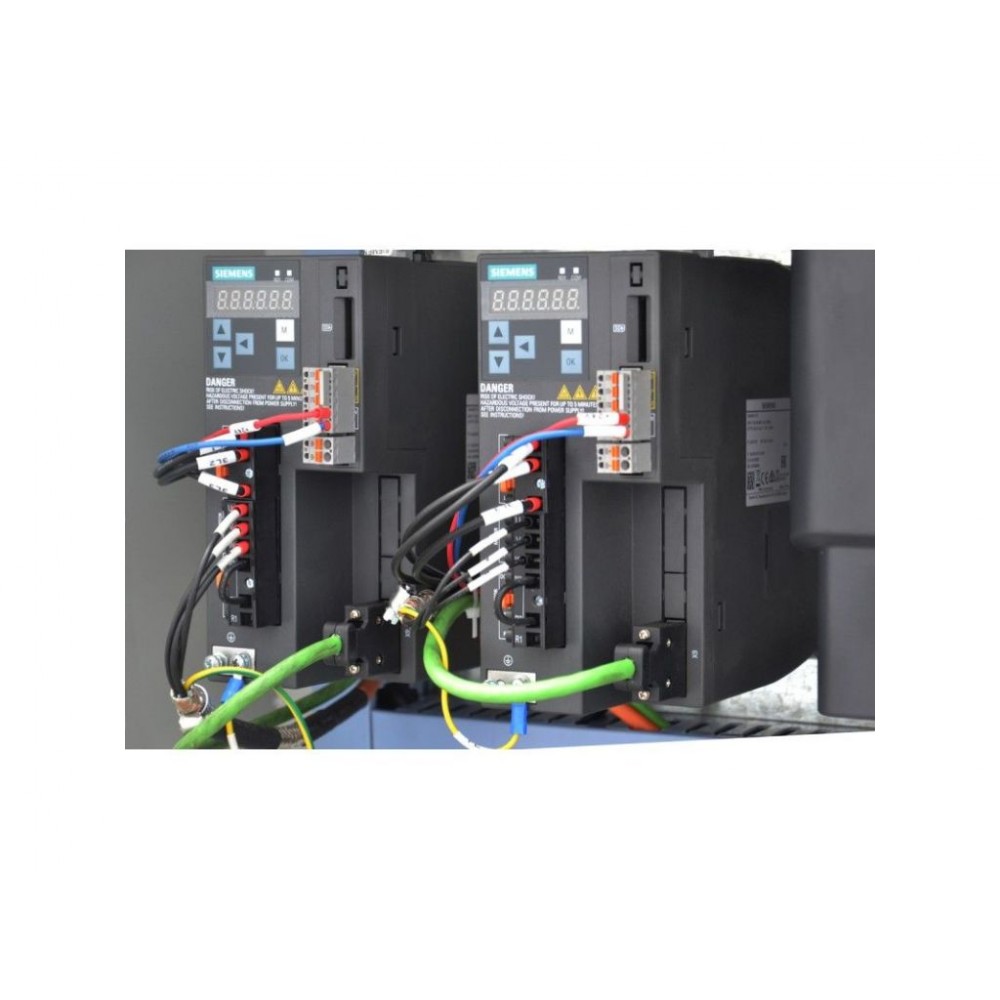

- Сервоприводи SIEMENS

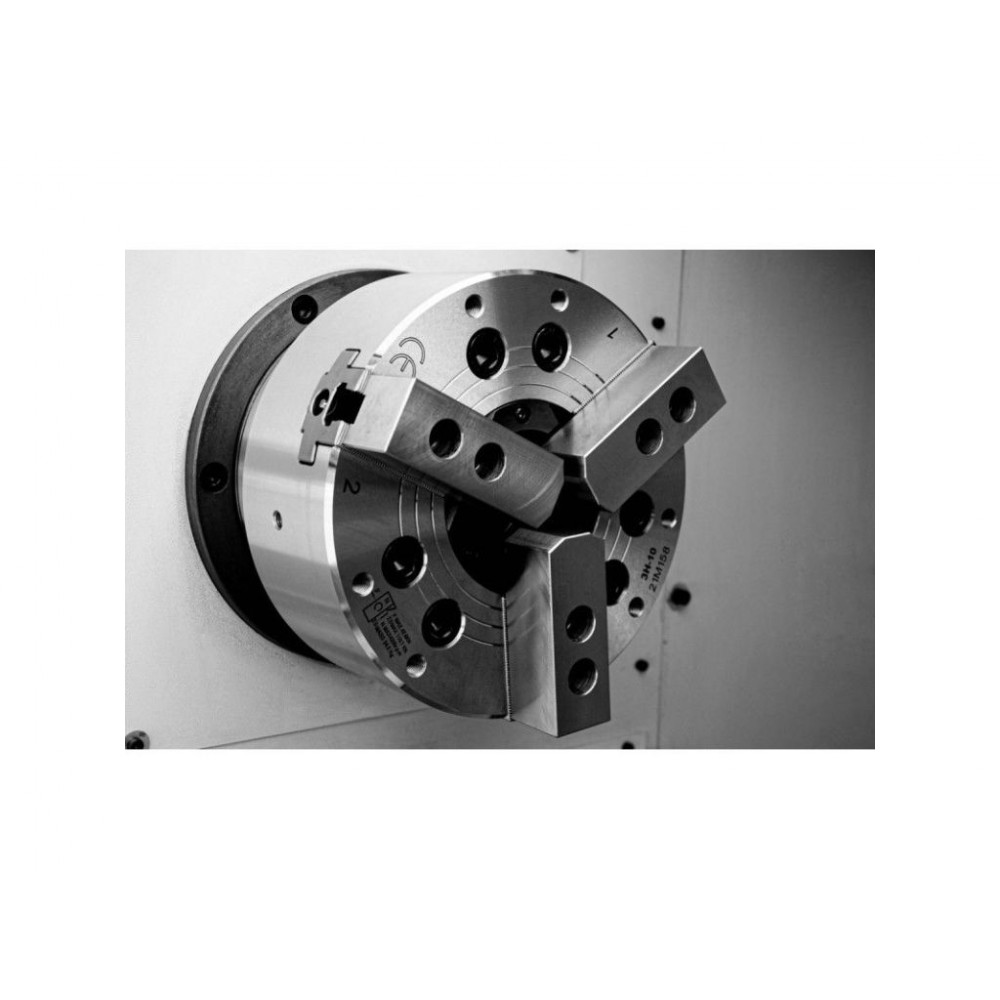

- ручний 3-кулачковий токарний патрон

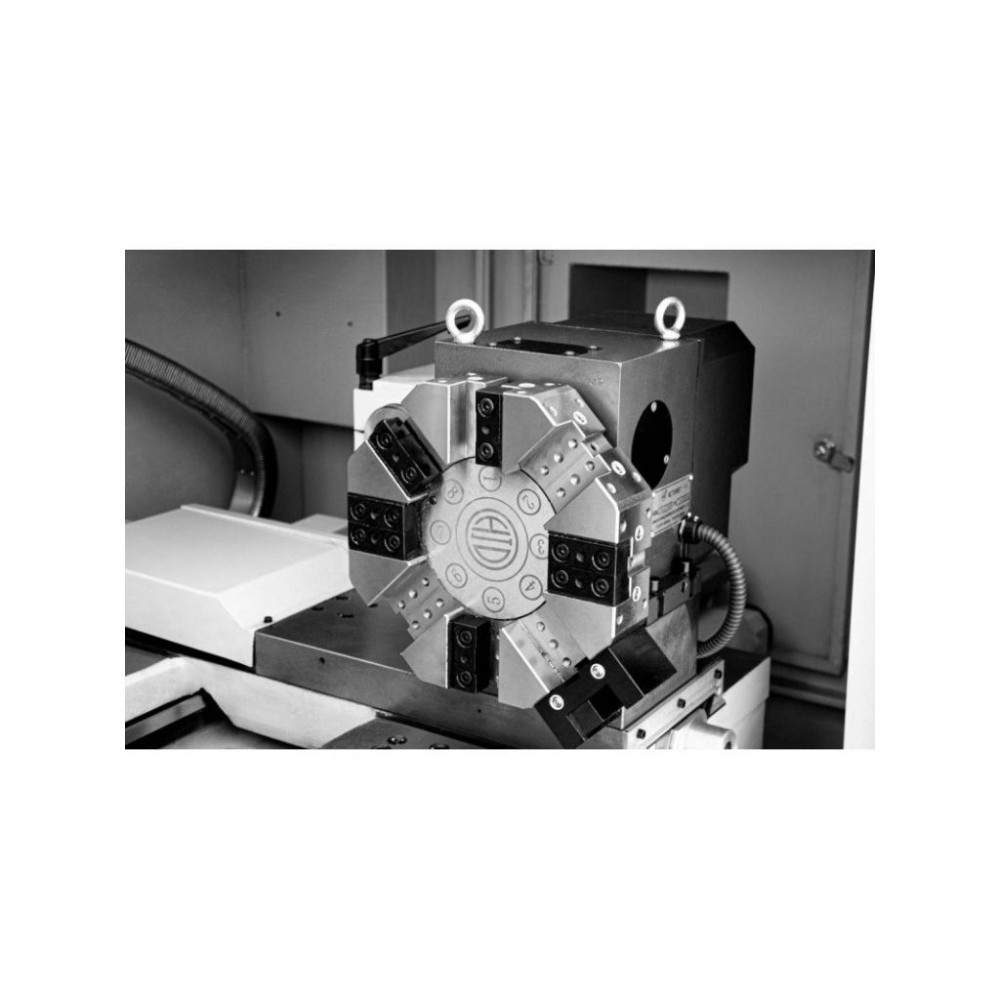

- 6-позиційна револьверна головка
- комплект м'яких губок
- ручна задня бабка
- система охолодження
- автоматична система змащення шестерень і напрямних
- галогенне освітлення 24В
