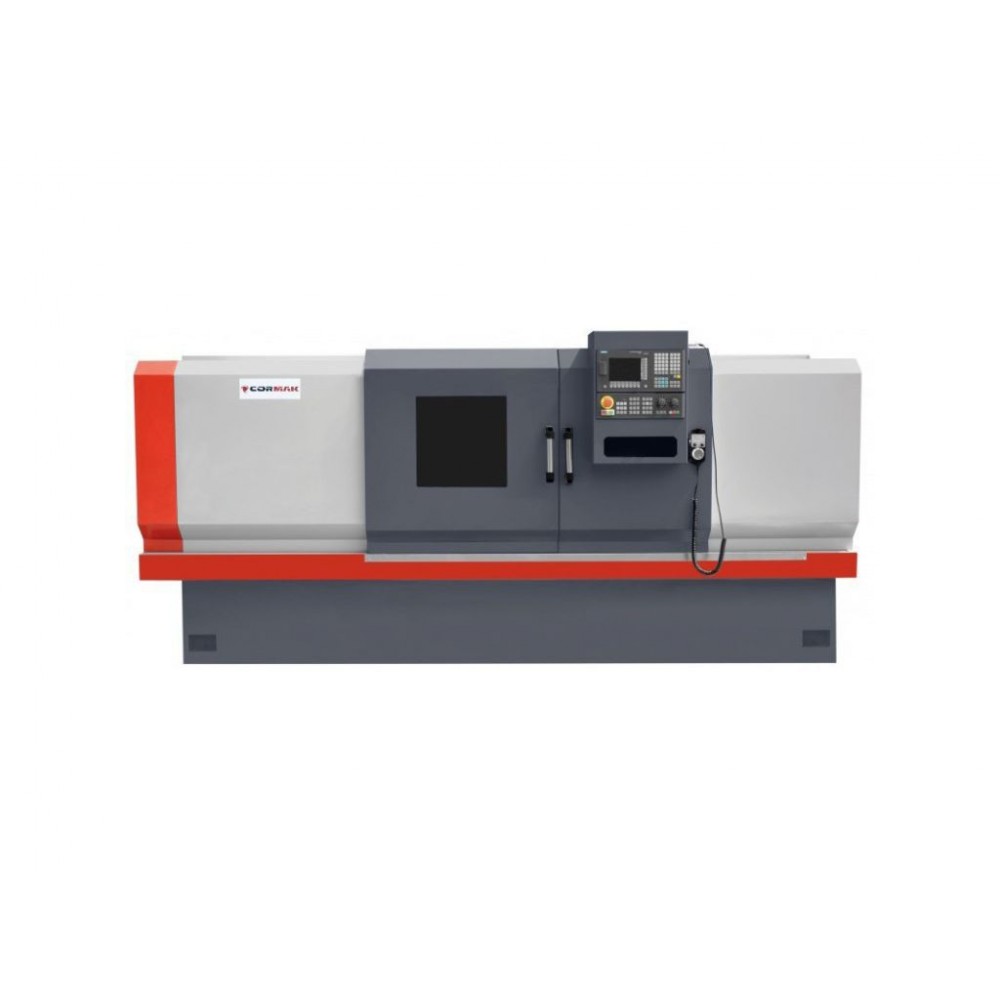

Дані верстати з високою швидкістю та точністю Cormak - призначені для напівчистової та чистової обробки різного виду деталей типу: вал, диск, втулка. Вони забезпечують високу ефективність, великі обсяги та високу точність обробки.
Функціонал:
· обробка зовнішніх поверхонь;
· розточування отворів;
· розточування внутрішніх криволінійних поверхонь конічної форми;
· обробка зовнішнього та внутрішнього різьблення;
· обробка дуг;
· розгортання отворів;
· швидкісна обробка чорних та кольорових металів.
Схеми обробки
Контруктивні особливості:
Станина
Ціліснолита станина з додатковими ребрами жорсткості відлита з чавуну. Така конструкція станини забезпечує підвищену жорсткість, вібростійкість та здатна витримувати підвищені навантаження.мітчики та ін.
Коробкак подач
Всі шестерні механізму подач мають високочастотне загартування HRC59..63 і відрізняються високою зносостійкістю.
Задня бабка
Пристрій для кріплення заготівлі (при обробці в центрах), або для кріплення інструментів, таких як мітчик, плашка при нарізанні різьблення; свердл або свердлильного патрона при свердлінні отворів.
Супорт
Пристосування для кріплення обробного інструменту та переміщення інструменту у заданих напрямках
Перемикач подач
Багатопозиційний важіль для увімкнення автоматичного переміщення ріжучого інструменту в заданому напрямку.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Максимальна довжина точіння: 1500 мм
Діаметр обробки над станиною: 500 мм
Діаметр обробки над супортом: 290 мм
Ширина станини: 390 мм
Конус шпинделя: A2-8
Діаметр отвору шпинделя: 82 мм
Швидкість обертання шпинделя: 35-190, 120-630, 480-2500 об/хв
Максимальний хід осей X/Z: 250/1420 мм
Швидке подання осей X/Z: 8/12 м/хв
Точність позиціонування осей X/Z: 0,024/0,036 мм
Діаметр пінолі: 75 мм
Максимальний хід пінолі: 150 мм
Конус пінолі: MT5
Максимальний діаметр точіння на планшайбі (V4): 500 мм
Максимальний діаметр точіння на планшайбі (H6): 460 мм
Потужність двигуна: 7,5 кВт
Вага: 800 кг
Габарити: 3700×2100×2200 мм
Стандартна комплектація:

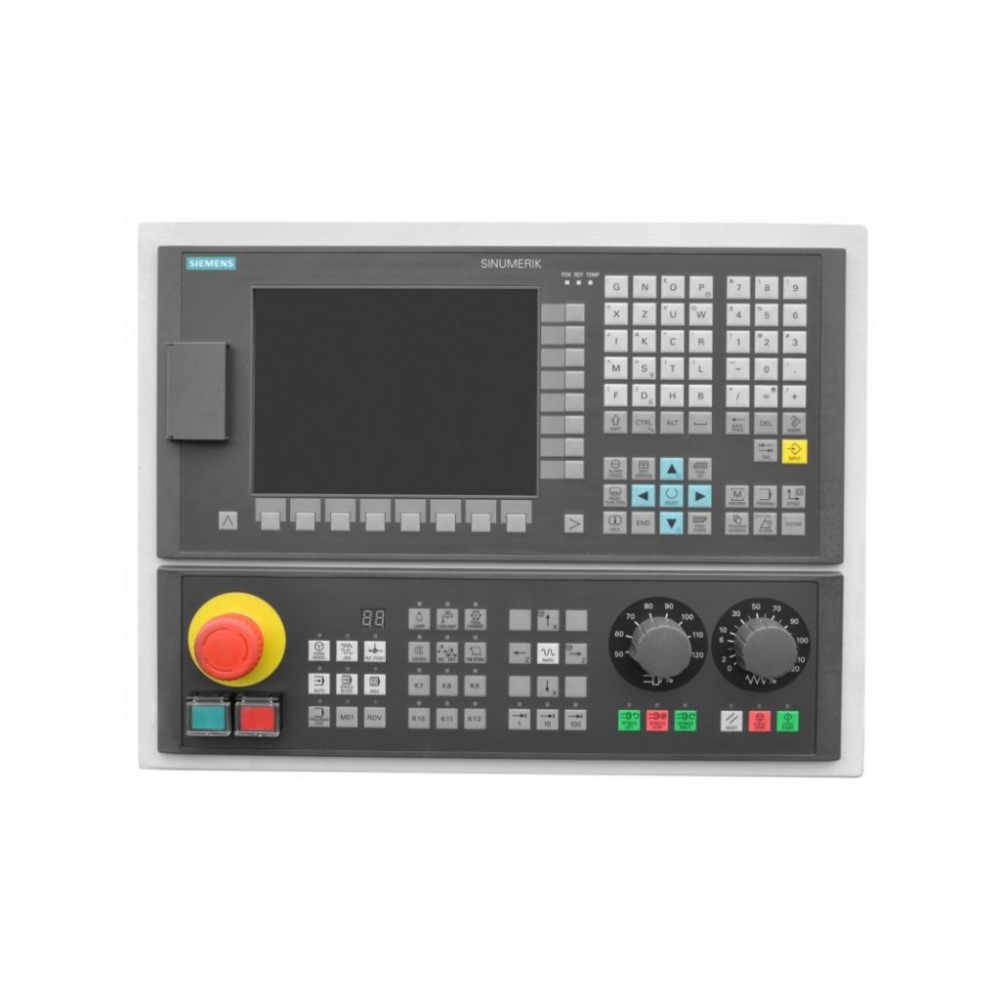

ручний пульт керування токарною машиною
функція навчання
серводвигуни SIEMENS

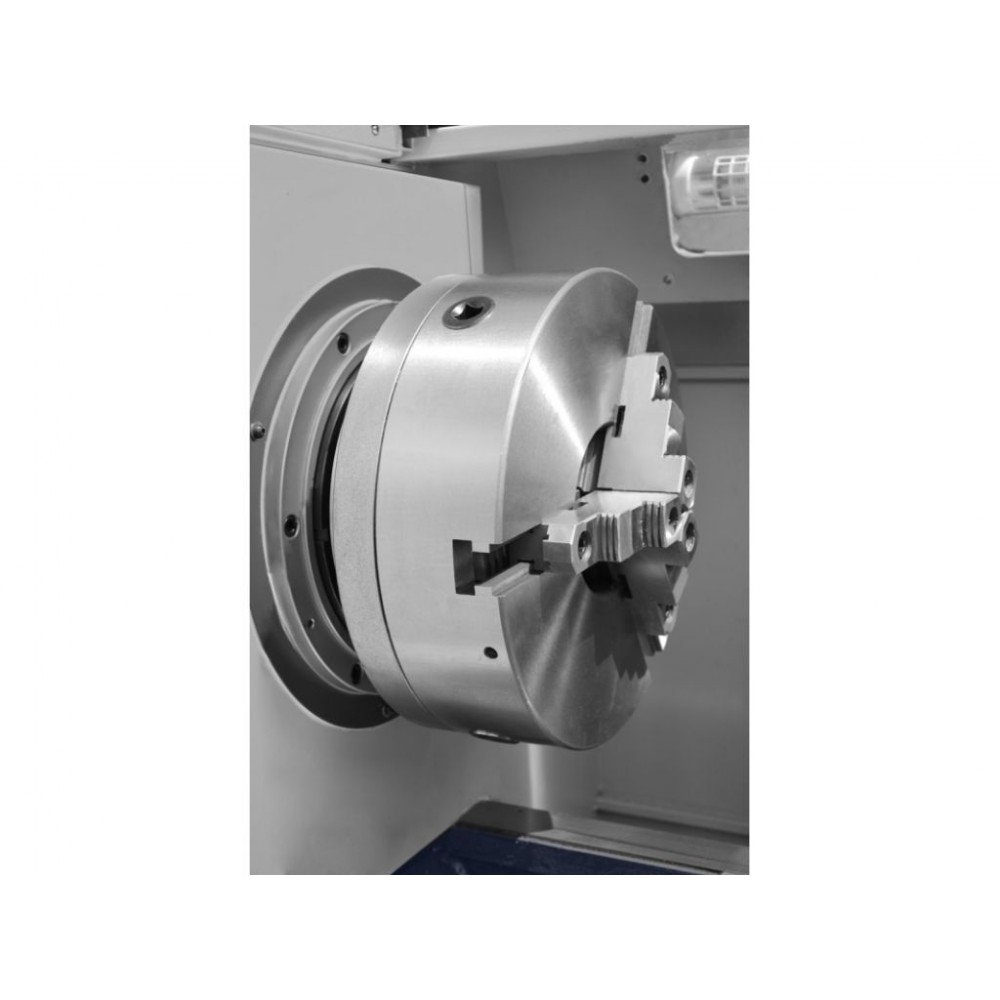

трикулачковий ручний патрон

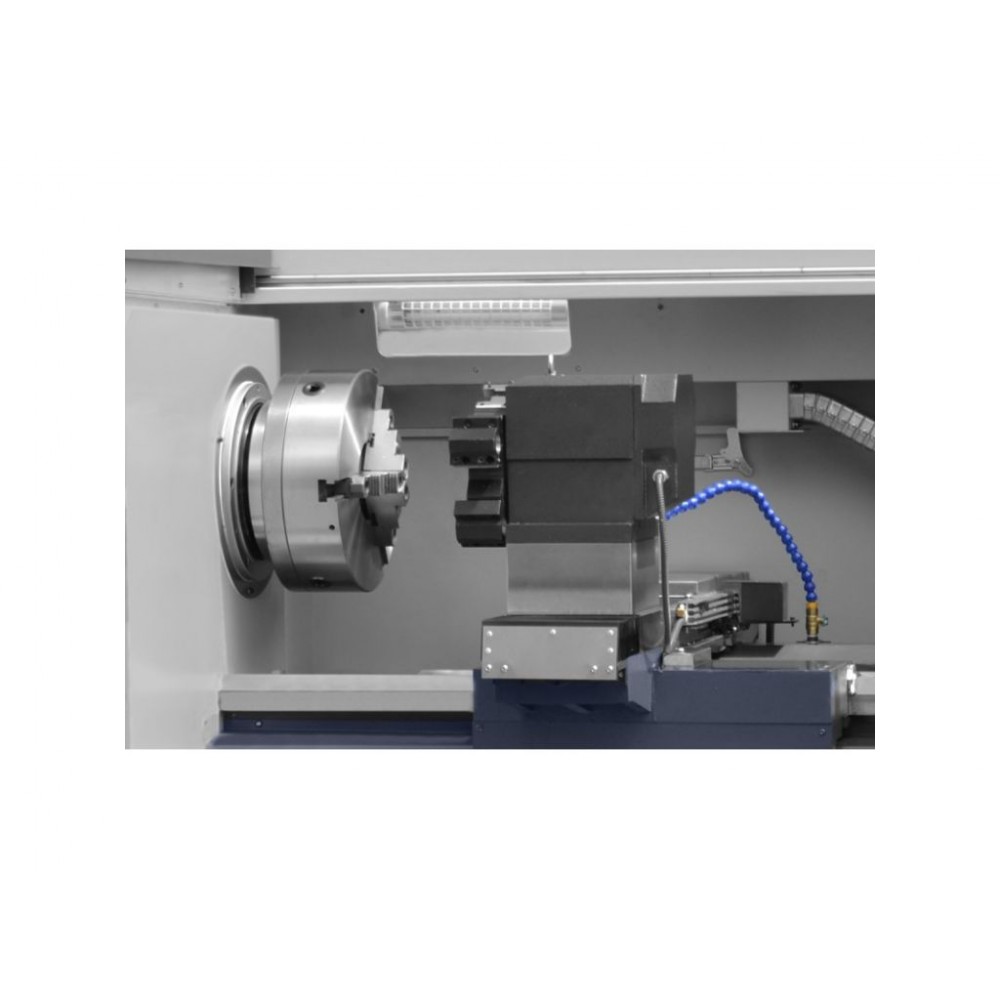

шестипозиційна револьверна головка
комплект м'яких кулачків
ручна задня бабка
система охолодження
автоматична система змащення передач і напрямних
освітлення галогенне 24 В
