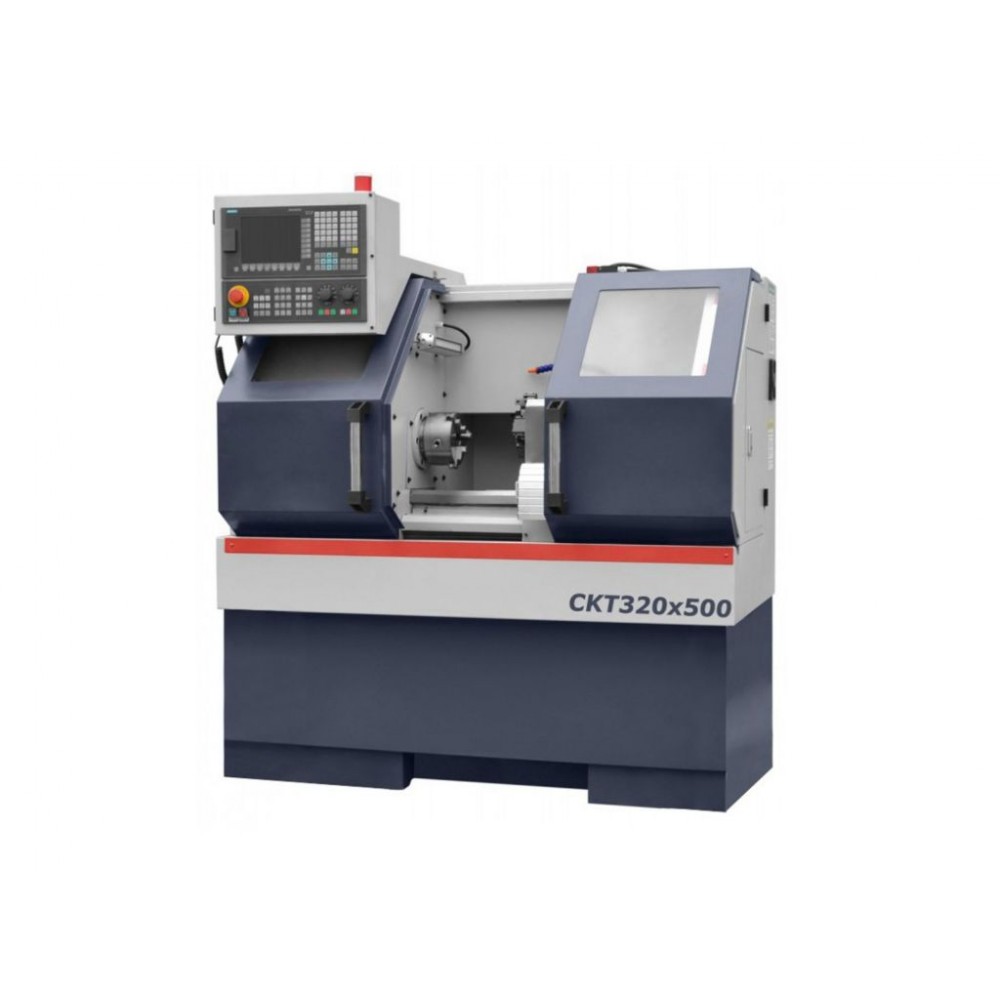

Токарні верстати з ЧПУ з плоскою станиною серії CKT відрізняються високою продуктивністю при серійній обробці, також ці токарні верстати використовуються в дрібносерійному та штучному виробництві. ЧПУ, що використовується в цьому токарному верстаті, дозволяє спростити метод програмування. Токарні верстати серії СК дозволяють виробляти точіння зовнішніх, внутрішніх і сферичних поверхонь, а також виконання різних типів різьби. Прямий привід до шпинделя - двигун приводу шпинделя регулюється інвертором. Шпиндель встановлений на прецизійних японських підшипниках кочення NSK. Поздовжня і поперечна подачі здійснюються шариковинтовой парою з приводом від серводвигуна.
Стандартне обладнання

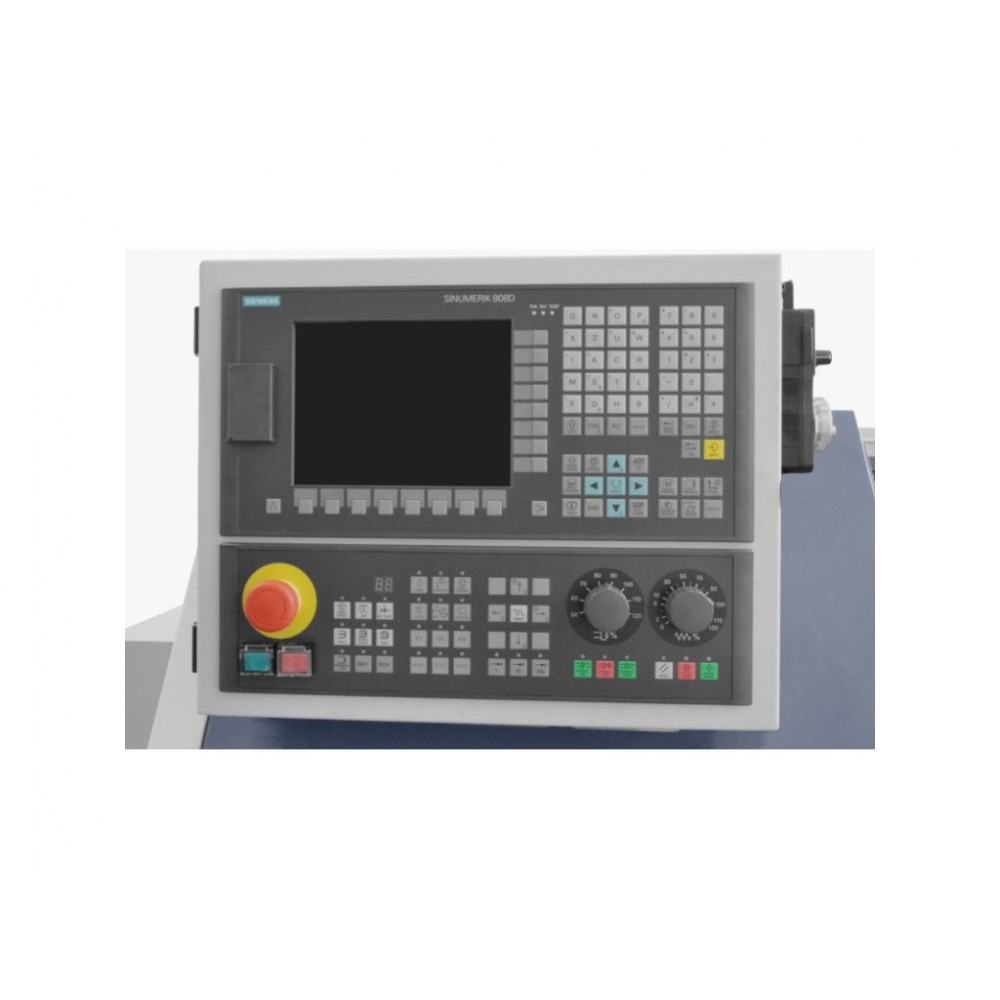

- управління SINUMERIK 808D російською мовою

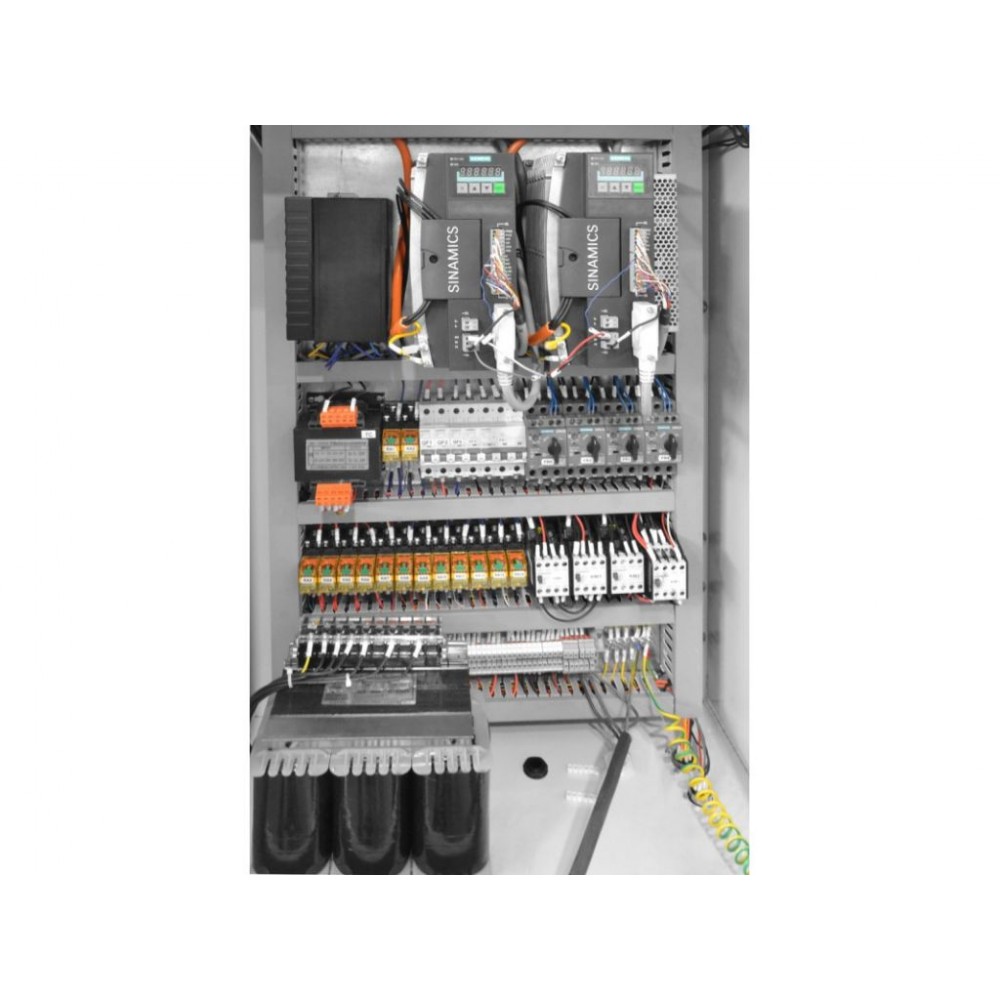

- сервоприводи фірми SIEMENS

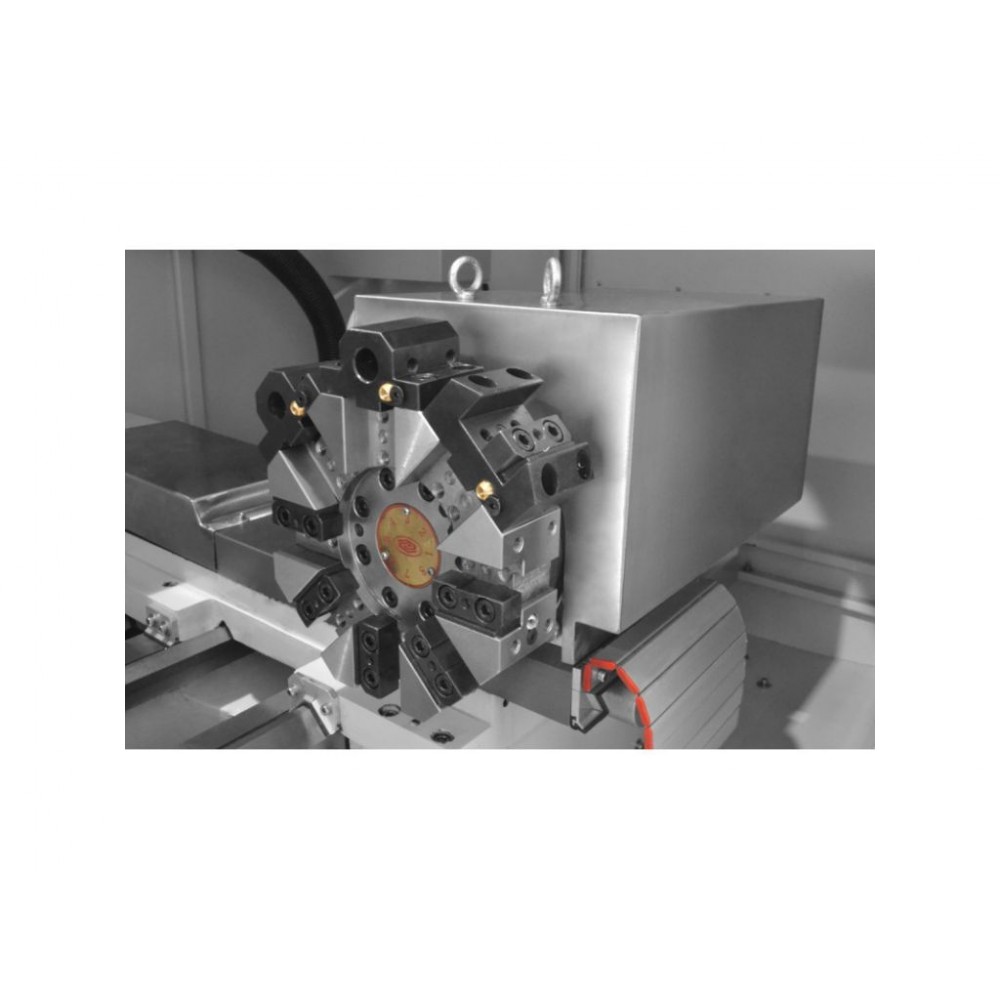

- 4-позиційна револьверна головка

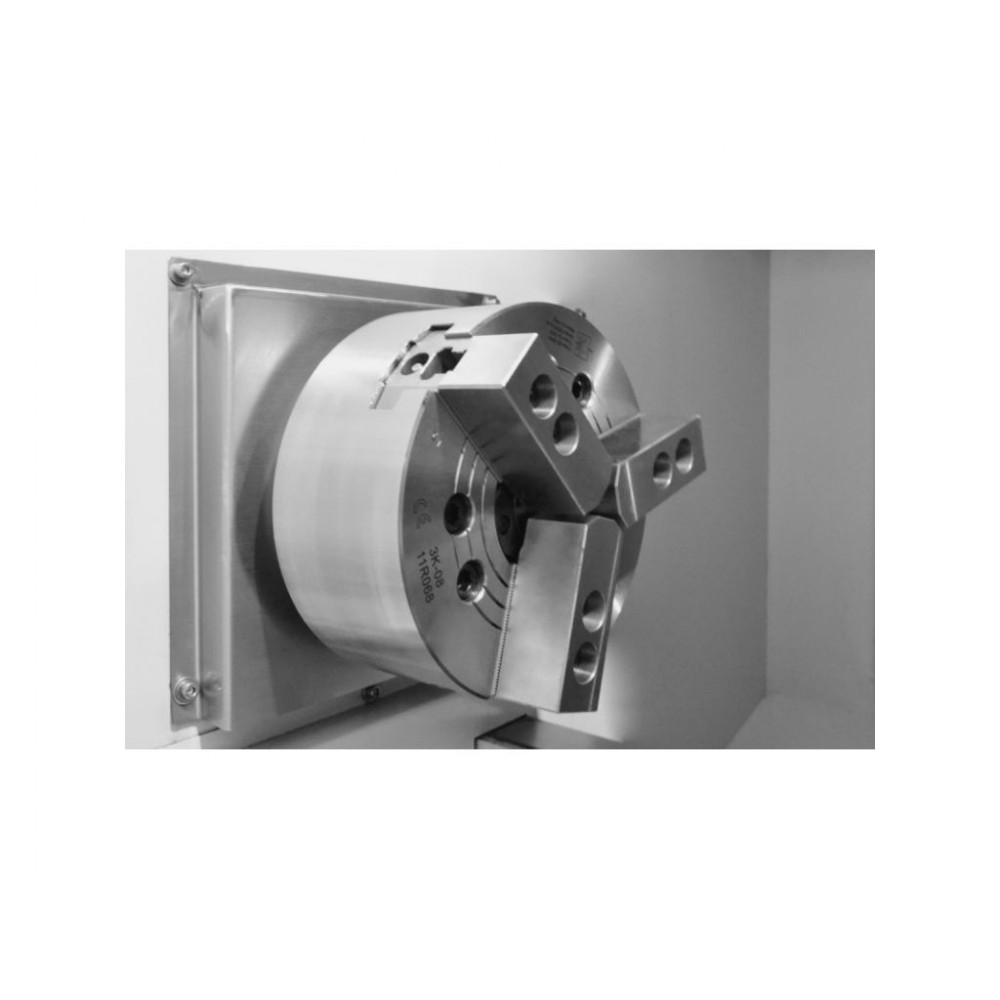

- ручний токарний 3-х кулачковий патрон
- комплект сирих кулачків
- задня бабка ручна
- система охолодження

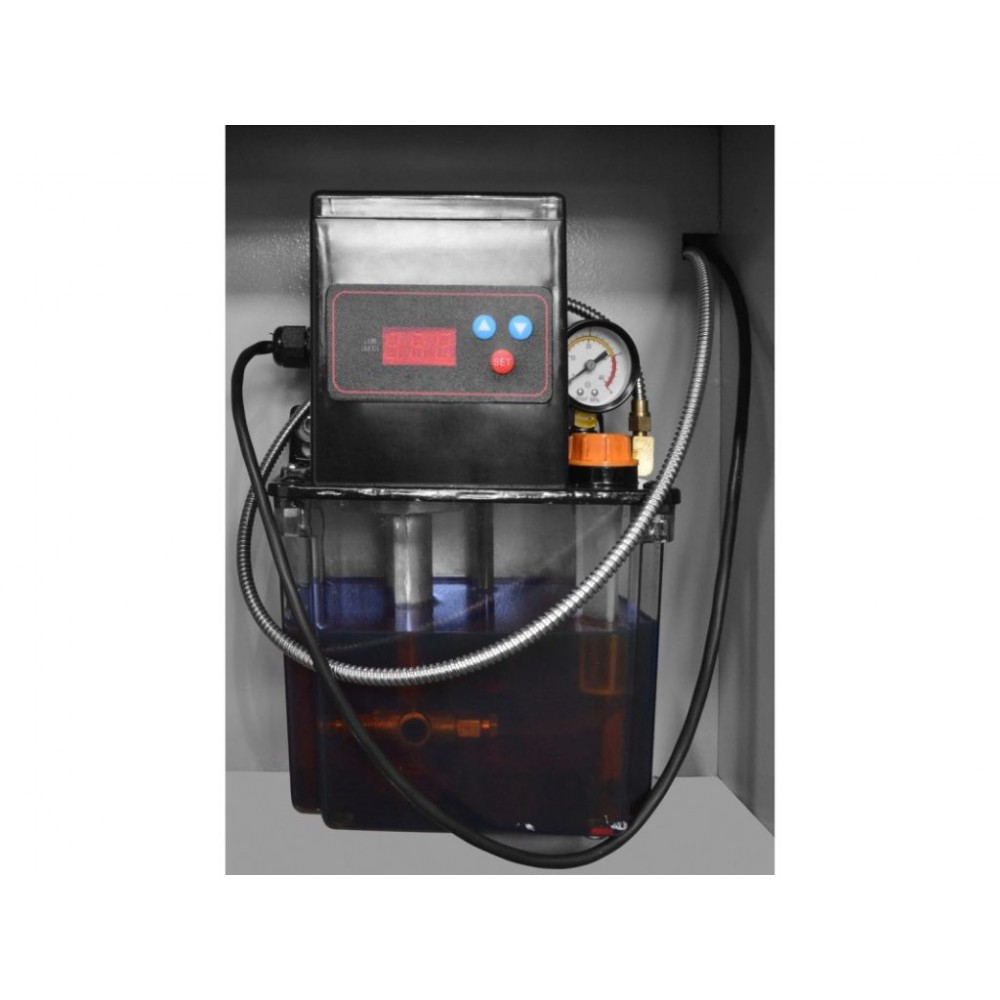

- система автоматичного змащування шарико-гвинтової передачі і направляючих
- галогенове освітлення 24В
- інструкція по експлуатації
- сертифікат безпеки ЄС
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
|
Максимальний діаметр обточування над станиною |
320 мм |
|
Максимальний діаметр обточування над супортом |
160 мм |
|
Максимальная длина обработки |
500 мм |
|
Скорость вращения шпинделя |
100 – 2500 об/мин |
|
Проходное отверстие шпинделя |
32 (доп 44) мм |
|
Конус пиноли задней бабки |
MT5 |
|
Количество позиций в револьверной головке |
6 (доп 4, 8) |
|
Сечение державки для инструмента |
16х16 мм |
|
Конус пиноли задней бабки |
МТ3 |
|
Максимальное перемещение задней бабки |
100 мм |
|
Мощность двигателя |
2,2 кВт |
|
Габариты |
2370x1420x2000 мм |
|
Вага |
950/1300 кг |
