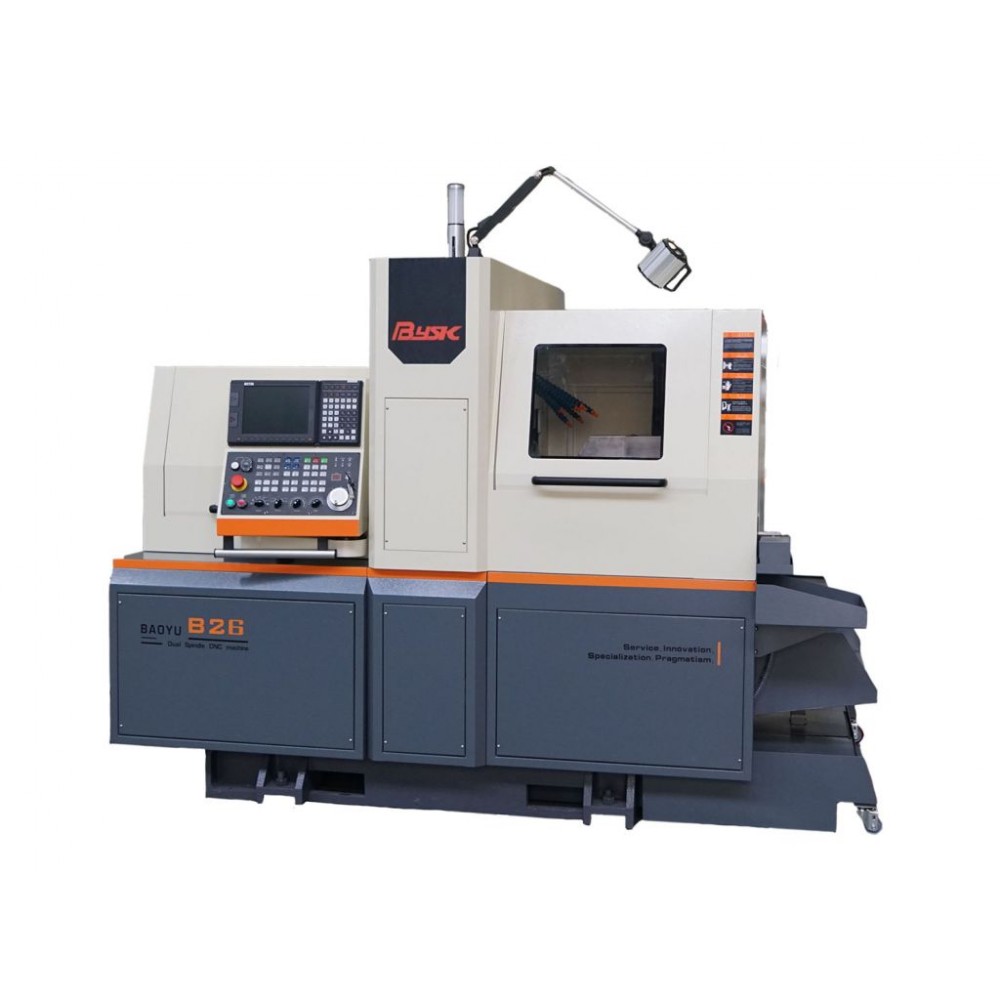

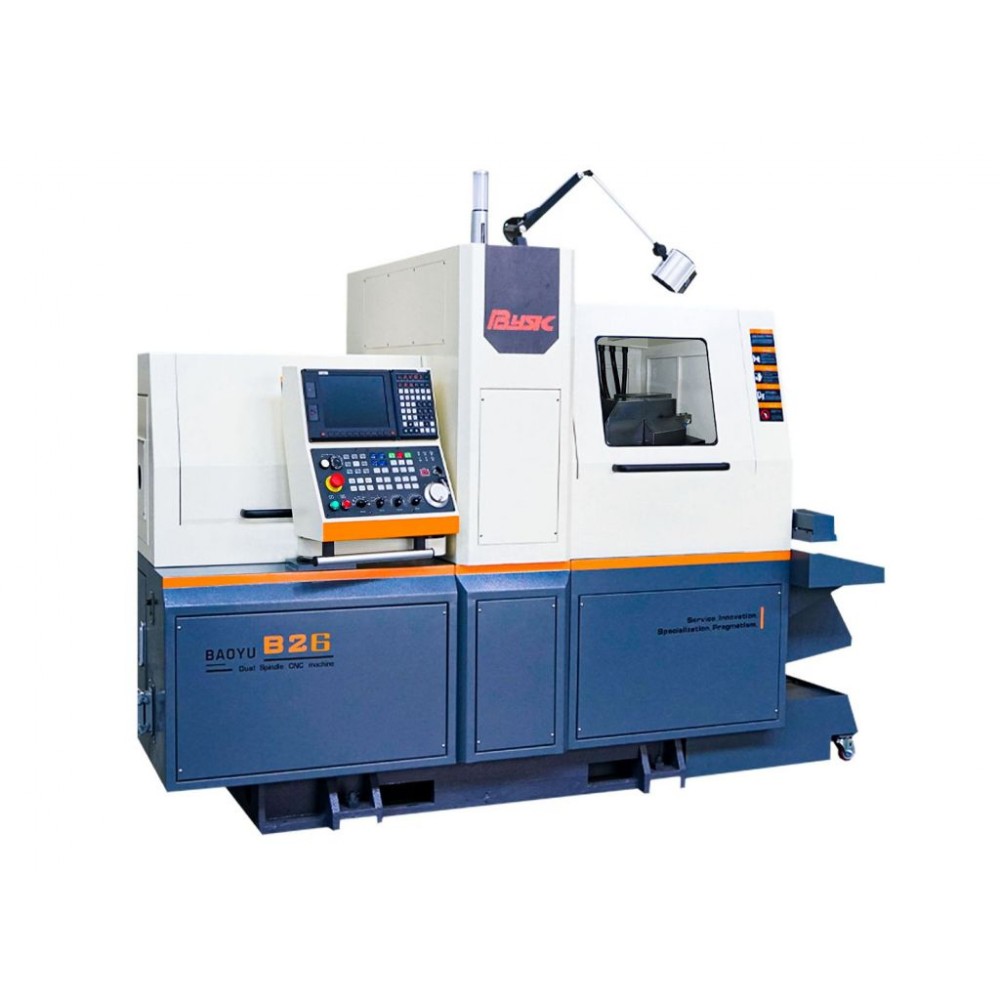

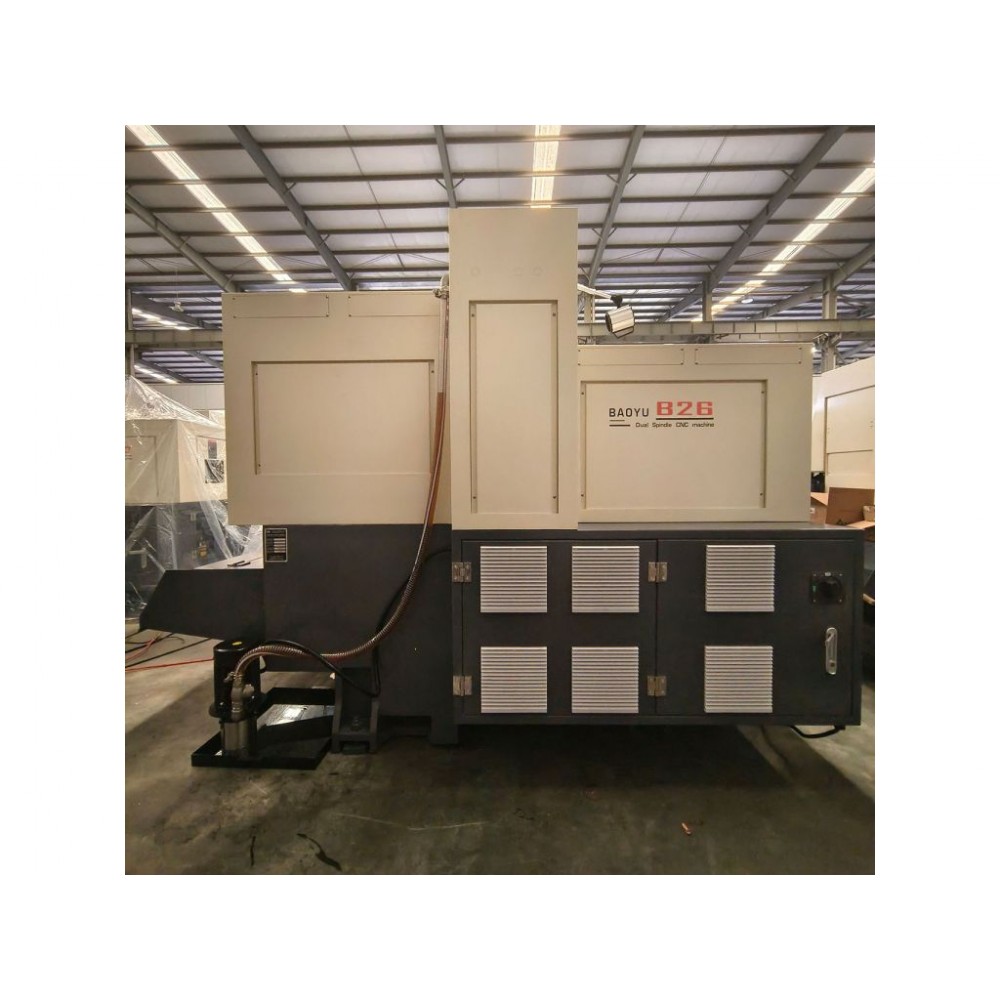

Токарний верстат 5-ти осьовий швейцарського типу з ЧПК B26
Комплектація (входить у вартість)
-
Насос ЗОР високого тиску
-
Уловлювач масляного "туману"
-

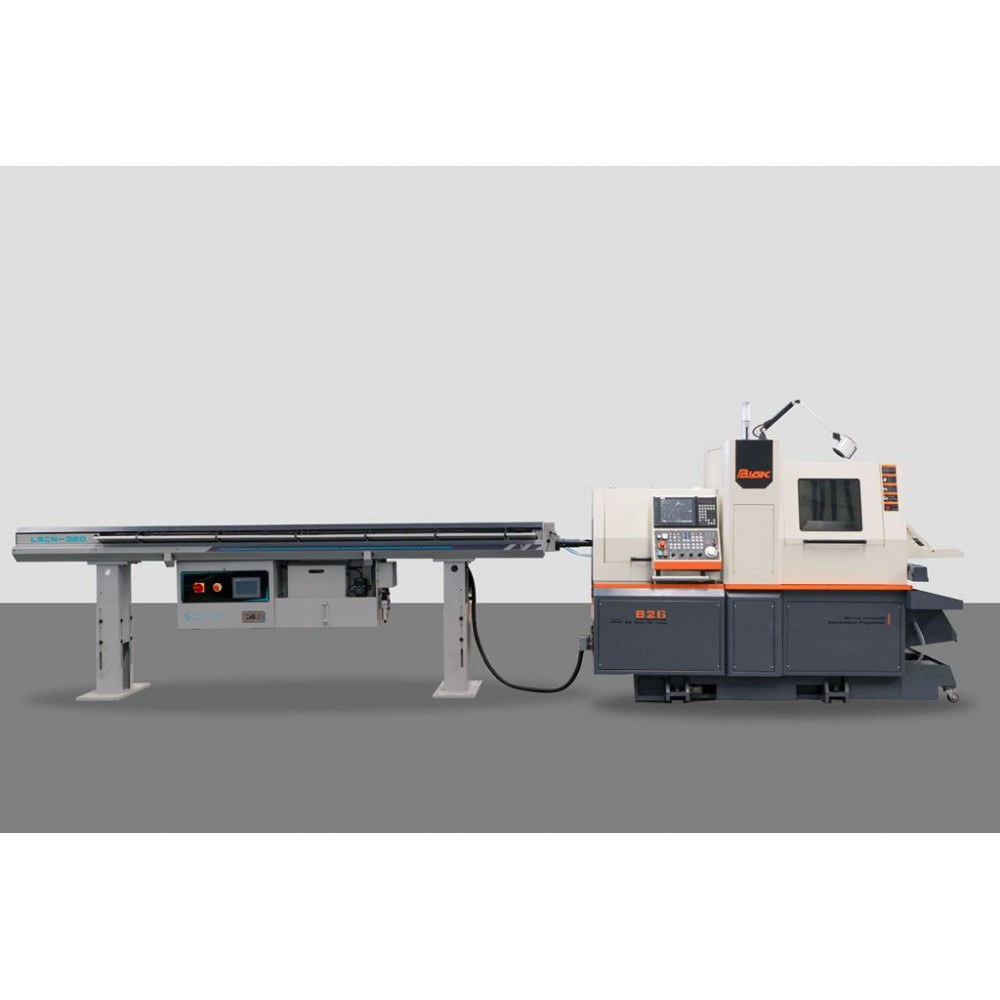

Автоматичний податчик прутка (бар-фідер)

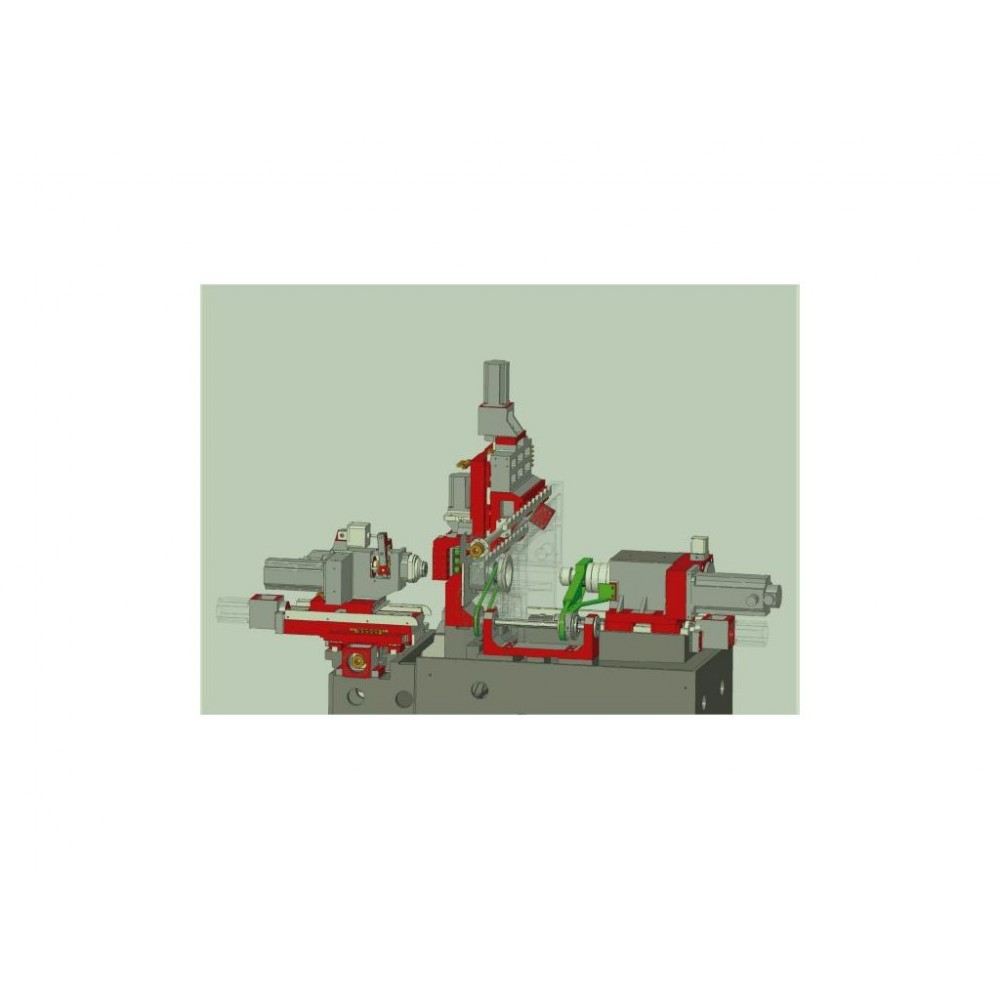

Опис конструкції
У шпинделі використовуються імпортні надвисокоточні радіально-упорні шарикопідшипники, що забезпечують високу жорсткість і довговічність.
Для лінійних переміщень застосовуються:
-
імпортні високоточні кульково-гвинтові пари
-
високоточні напрямні Rexroth (Німеччина)
Технічні характеристики

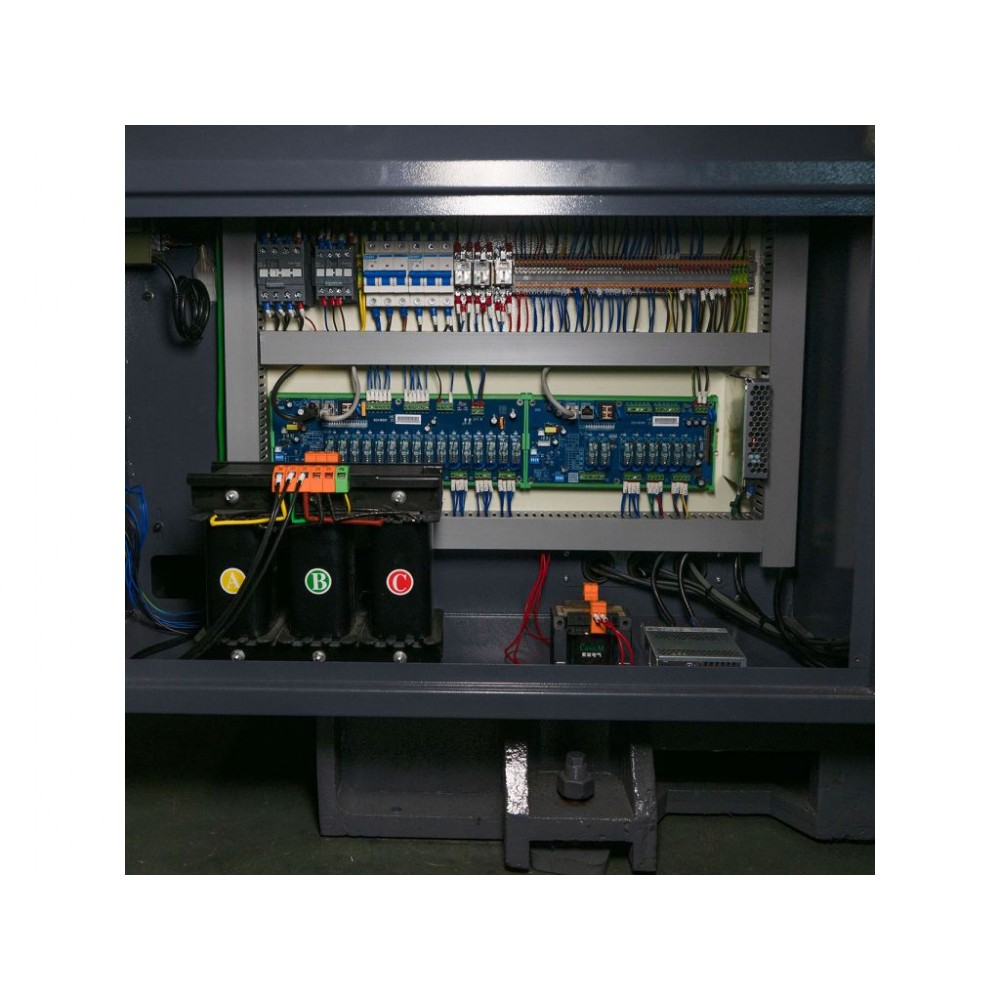

Живлення та потужність
-
Живлення: три фази AC 380В
-
Частота: 50 Гц
-
Загальна потужність: 15 кВт
Система ЧПК
-
Система ЧПК: LNC
-
Модель: T6850
-
Програмна точність: 0.001 мм
-
Робоча швидкість: 1–4000 мм/хв
Швидкі переміщення осей
-
X вісь: 28000 мм/хв
-
Y вісь: 28000 мм/хв
-
Z вісь: 28000 мм/хв
Основний шпиндель
-
Максимальний діаметр заготовки: Φ26 мм
-
Отвір шпинделя: Φ28 мм
-
Висота центра від землі: 1070 мм
-
Оберти: 0–5000 об/хв
-
Потужність двигуна: 5 кВт
Контр-шпиндель
-
Максимальний діаметр заготовки: Φ20 мм
-
Оберти: 0–5000 об/хв
-
Потужність двигуна: 2 кВт
Переміщення (осі X1, Y1, Z1)
-
X1: 180 мм (діаметр)
-
Y1: 320 мм
-
Z1: 350 мм

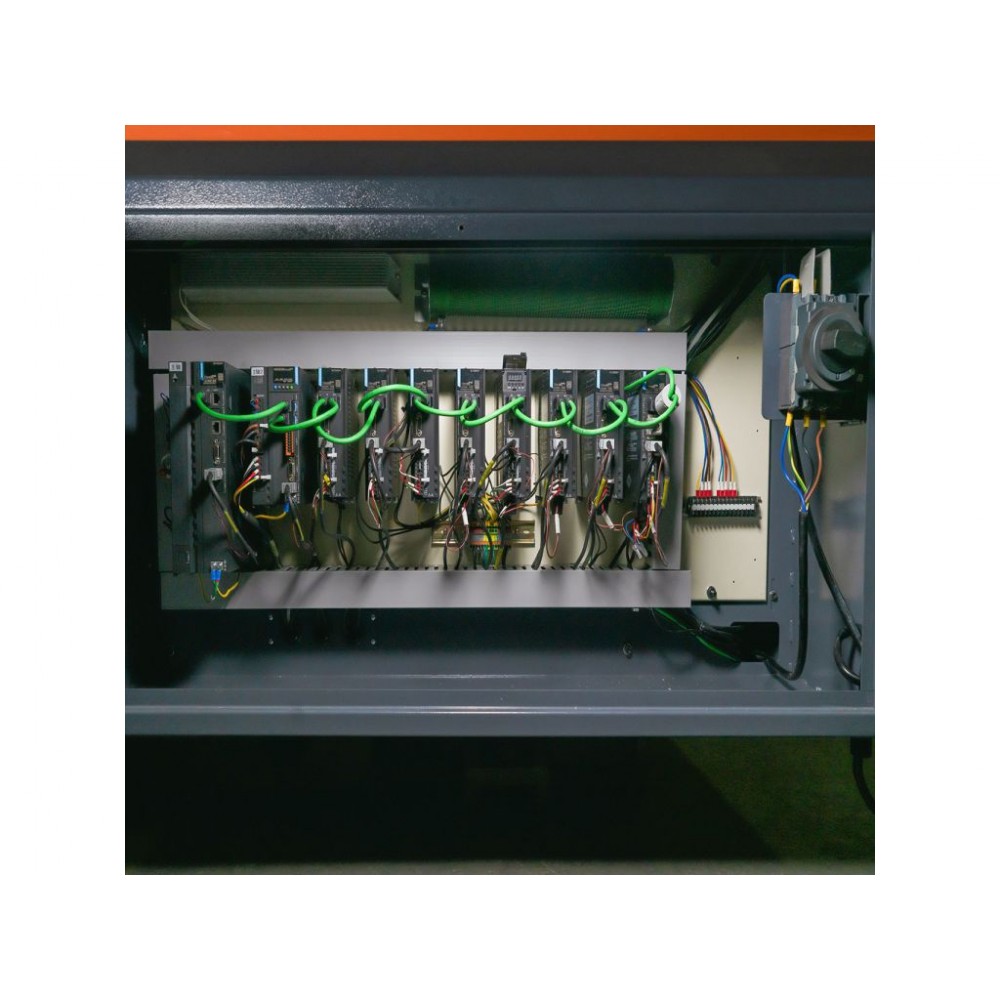

Серводвигуни
-
X: 0.75 кВт
-
Y: 1 кВт
-
Z: 1 кВт
Направляючі
-
Тип: рейкові прецизійні
Переміщення (осі X2, Z2)
-
X2: 670 мм (діаметр)
-
Z2: 250 мм
Серводвигуни
-
X2: 1 кВт
-
Z2: 1 кВт
Система СОЖ
-
Потужність двигуна: 0.48 кВт
-
Об’єм баку: 250 л
Система змащування
-
Потужність двигуна: 35 Вт
-
Об’єм мастила: 2 л

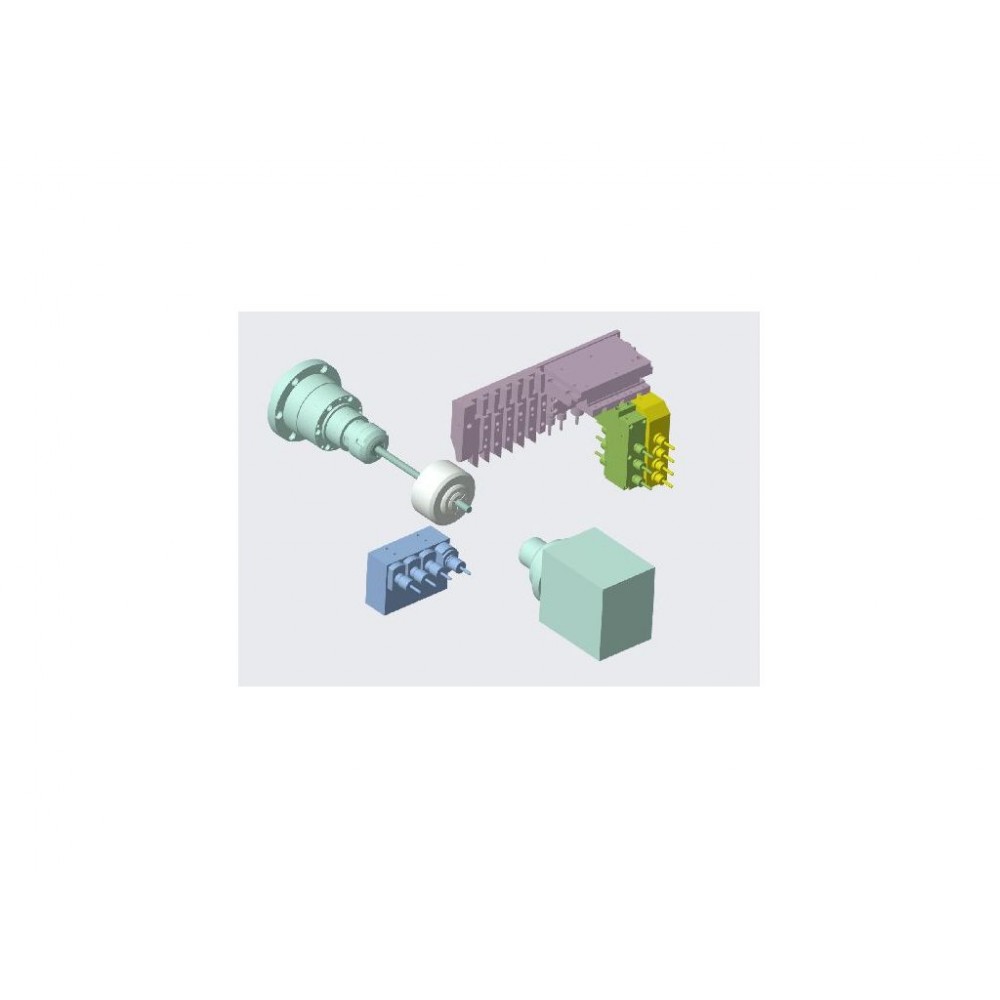

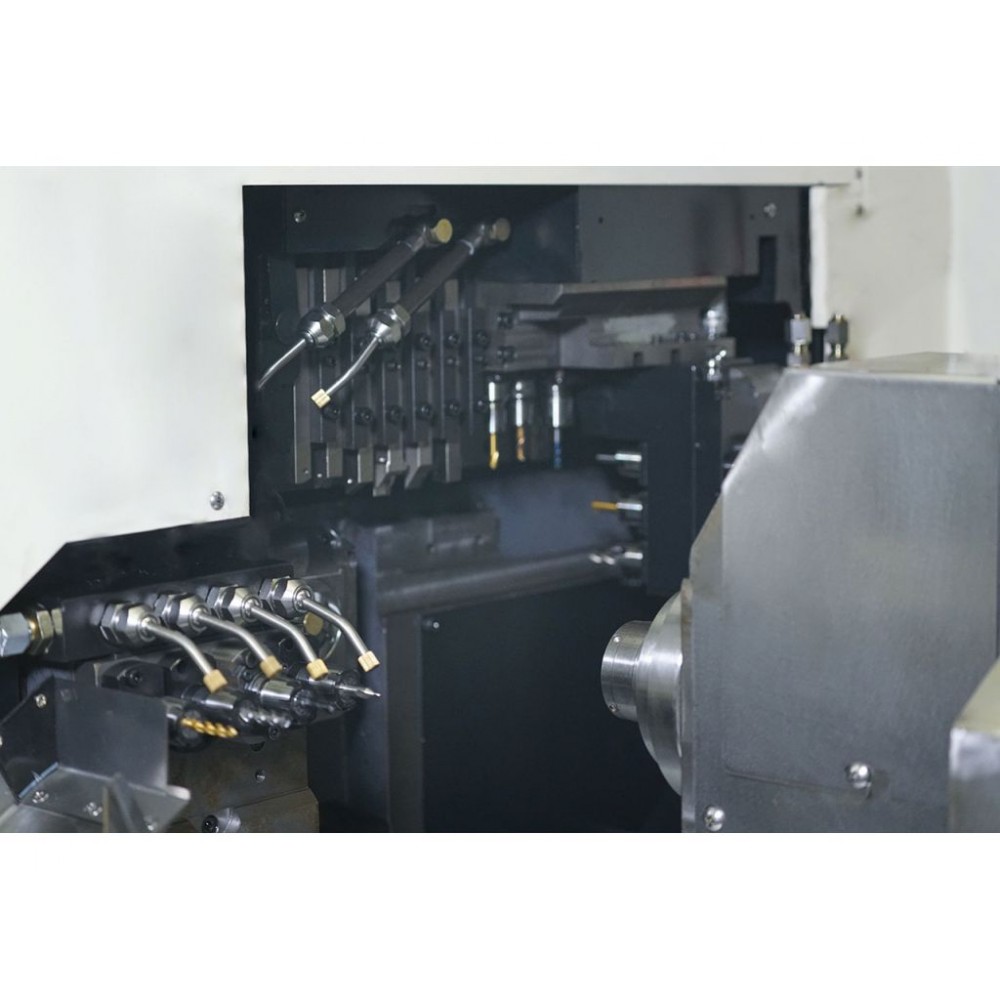

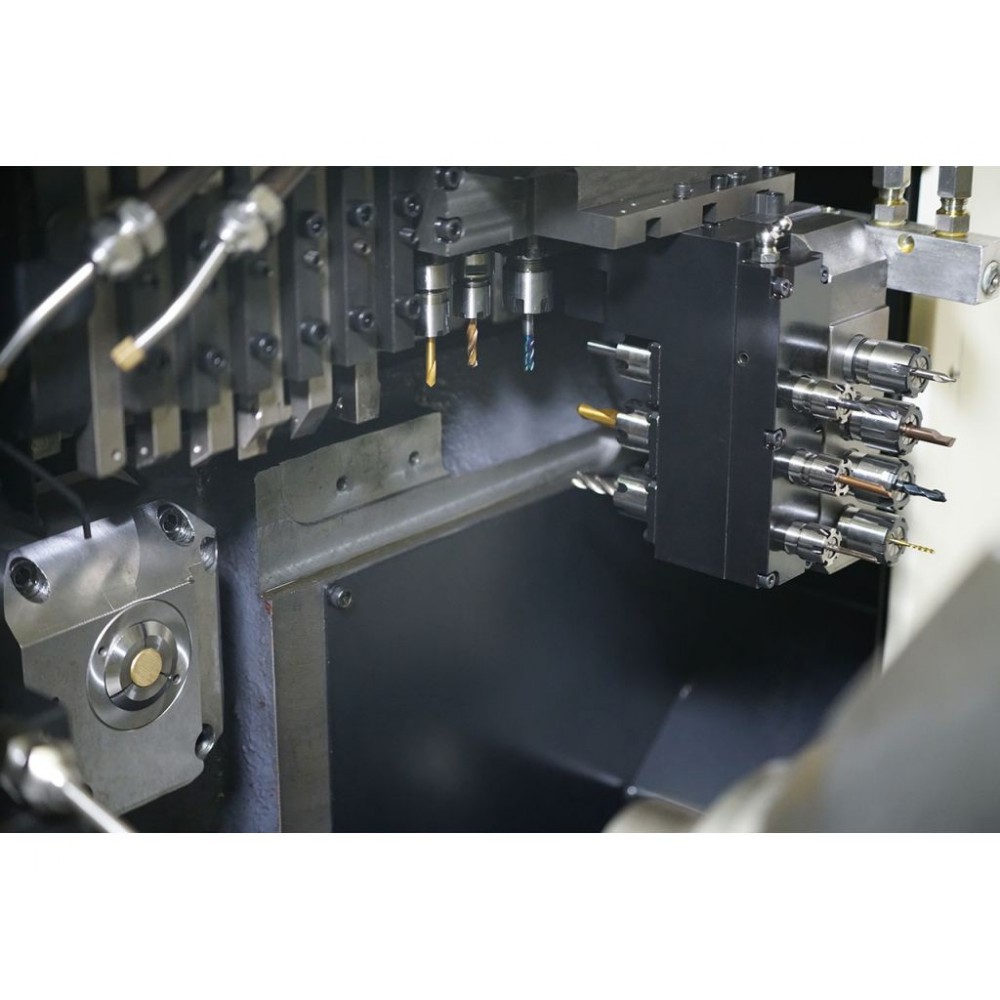

Інструментальна система
Основний шпиндель
-
12×12 квадрат + Ø20 отвір під тримач
-
Кількість: 6 шт + 4 шт
Контр-шпиндель
-
Ø16 отвір під тримач — 2 шт
-
Ø20 отвір під тримач — 2 шт
-
ER16 гніздо — 2 шт
-
12×12 квадрат — 1 шт

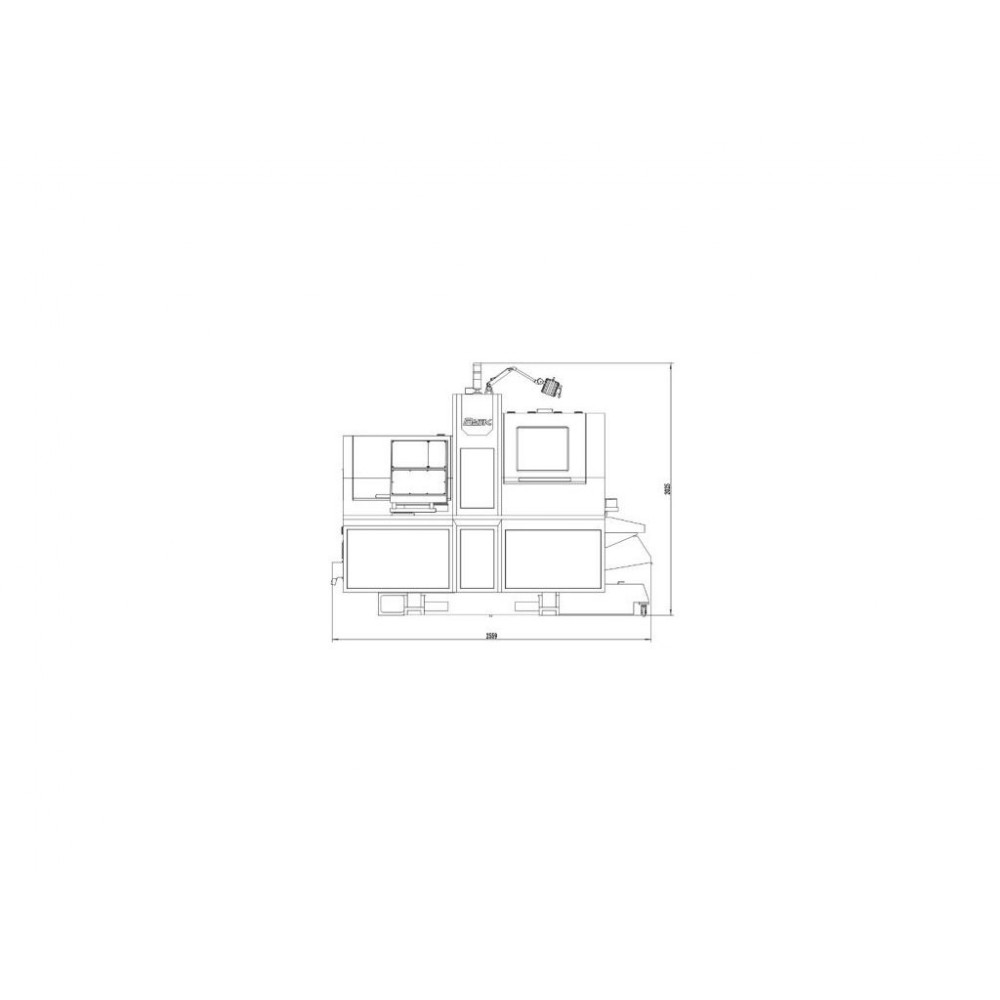

Габарити та вага
-
Довжина: 2570 мм
-
Ширина: 1500 мм
-
Висота: 2025 мм
-
Вага: 2300 кг
Стандартна комплектація (деталізація компонентів)
| Назва | Параметр | Виробник |
|---|---|---|
| ЧПК система | LNC T6850 | LNC, Тайвань |
| Шпиндель | — | Власне виробництво, Китай |
| Головний шпиндель | 5 кВт серводвигун абсолютного позиціонування | Inovance, Китай |
| Двигун контршпинделя | 2 кВт серводвигун абсолютного позиціонування | Inovance, Китай |
| X1 двигун | 0.75 кВт серводвигун абсолютного позиціонування | Inovance, Китай |
| Y1 двигун | 1 кВт серводвигун абсолютного позиціонування | Inovance, Китай |
| Z1 двигун | 1 кВт серводвигун абсолютного позиціонування | Inovance, Китай |
| X2 двигун | 1 кВт серводвигун абсолютного позиціонування | Inovance, Китай |
| Z2 двигун | 1 кВт серводвигун абсолютного позиціонування | Inovance, Китай |
| Кульково-гвинтова пара | — | HIWIN / PMI, Тайвань |
| Лінійні направляючі | — | HIWIN / THK, Тайвань |
Опційна конфігурація
Основний шпиндель з боковою приводною головкою
-
Цанговий зажим: ER11 + ER16 (2 шт + 2 шт)
-
Потужність: 0.75 кВт
-
Оберти: 5000 об/хв
Контр-шпиндель з торцевою приводною головкою
-
Цанговий зажим: ER16 (4 шт)
-
Потужність: 0.75 кВт
-
Оберти: 5000 об/хв
Додатково (пояснення роботи систем)
Насос ЗОР високого тиску
У швейцарських токарних верстатах обробка відбувається на високих обертах і в обмеженому просторі. Високий тиск забезпечує:
-
ефективне вимивання стружки з глибоких отворів
-
охолодження інструменту
-
збільшення ресурсу інструменту
-
покращення якості поверхні
Уловлювач масляного "туману"
Під час роботи ЗОР утворює аерозоль. Система:
-
відсмоктує повітря з робочої зони
-
фільтрує мастило
-
повертає його в бак
-
подає очищене повітря назад у приміщення
