Свердлильно-різьбонарізни верстат JET IDTP-16
Характеристики
:
- Тип приводу Ремінний
- Діаметр стійки, мм 70
- Напруга, 400
- Довжина, мм 710
- Ширина, мм 410
- Робоча зона основи, мм 258x275
- Висота, мм 1025
- Розмір столу, мм 246x278
- Маса, кг 93
- Макс. діаметр сталевої нитки М12
- Довжина в упаковці, см 125
- Конус шпинделя МК-2
- Ширина в упаковці, см 61
- Висота в упаковці, см 102,5
- Хід пінолі шпинделя, мм 98
- Кількість Т-подібних пазів столу, шт 2
- Маса в упаковці, кг 97
- Потужність двигуна, кВт 0,5
- Потужність, що споживається, кВт (S6 40%) 0,75
- Виліт шпинделя, мм 203
- Кількість швидкостей шпинделя 5
- Відстань шпиндель-стіл, мм 255
- Розмір Т-подібного паза столу, мм 13,5
- Пристрій подачі СОЖ ні
- Відстань шпиндель-основа, мм 500
- Розмір основи, мм 340x520
- Частота обертання шпинделя, об/хв 200 - 2250
- Максимальний діаметр свердління чавун, мм 18
- Автоподача ні
- Максимальний діаметр свердління сталь, мм 16
- Автореверс є
Опис

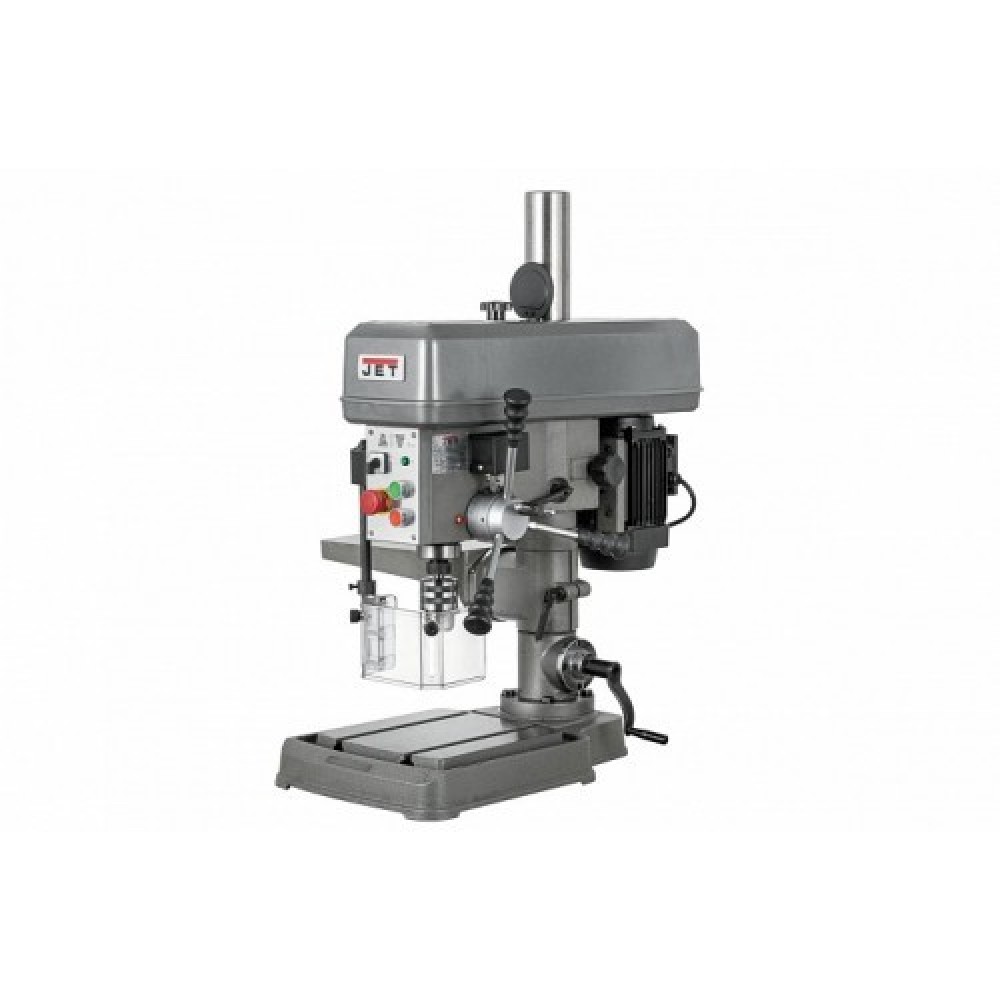

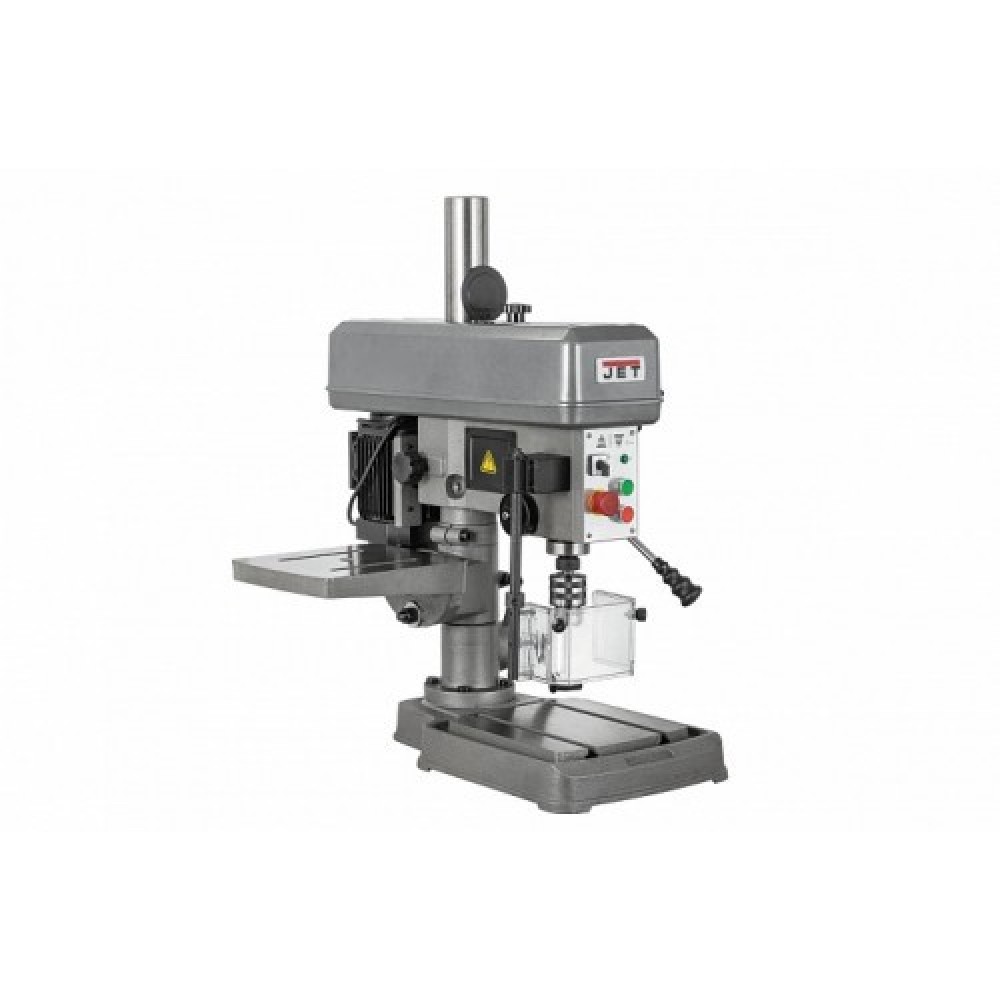

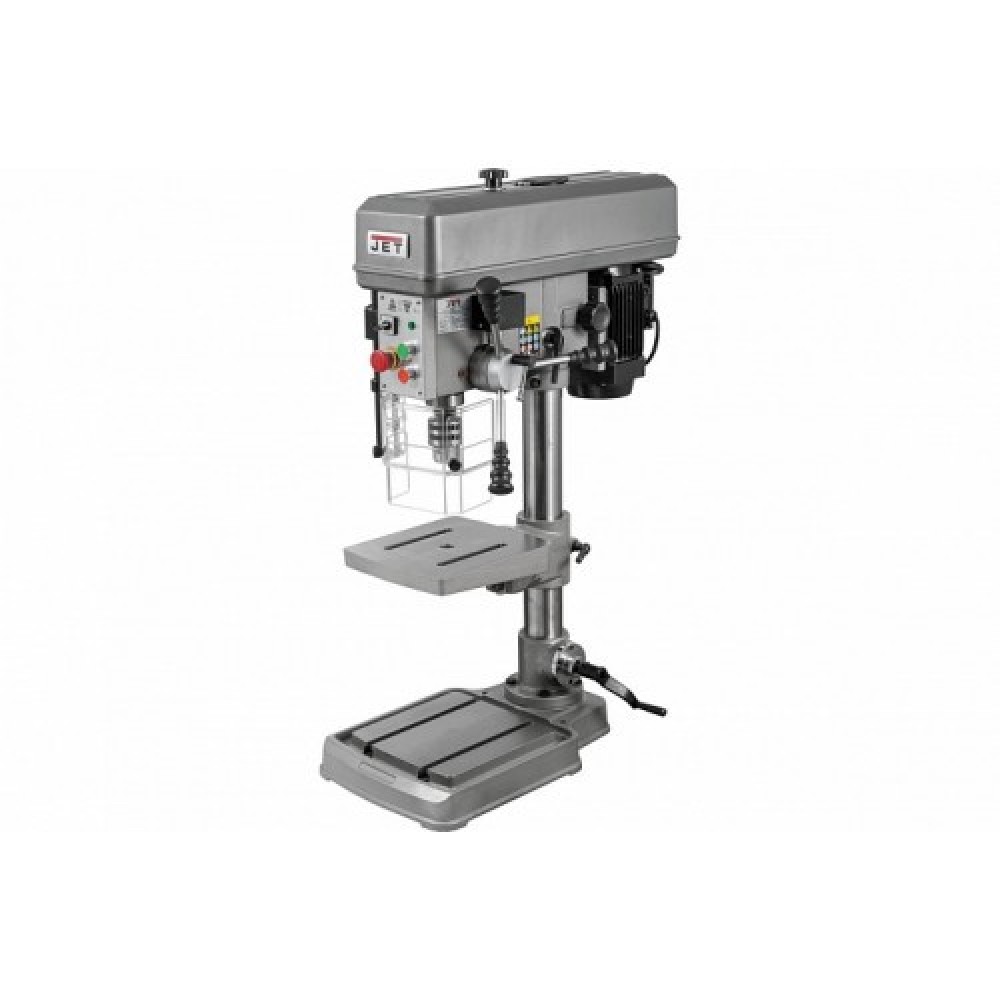

Верстат свердлильний настільний IDTP-16 очолив нову лінійку верстатів JET з можливістю нарізати різьблення.

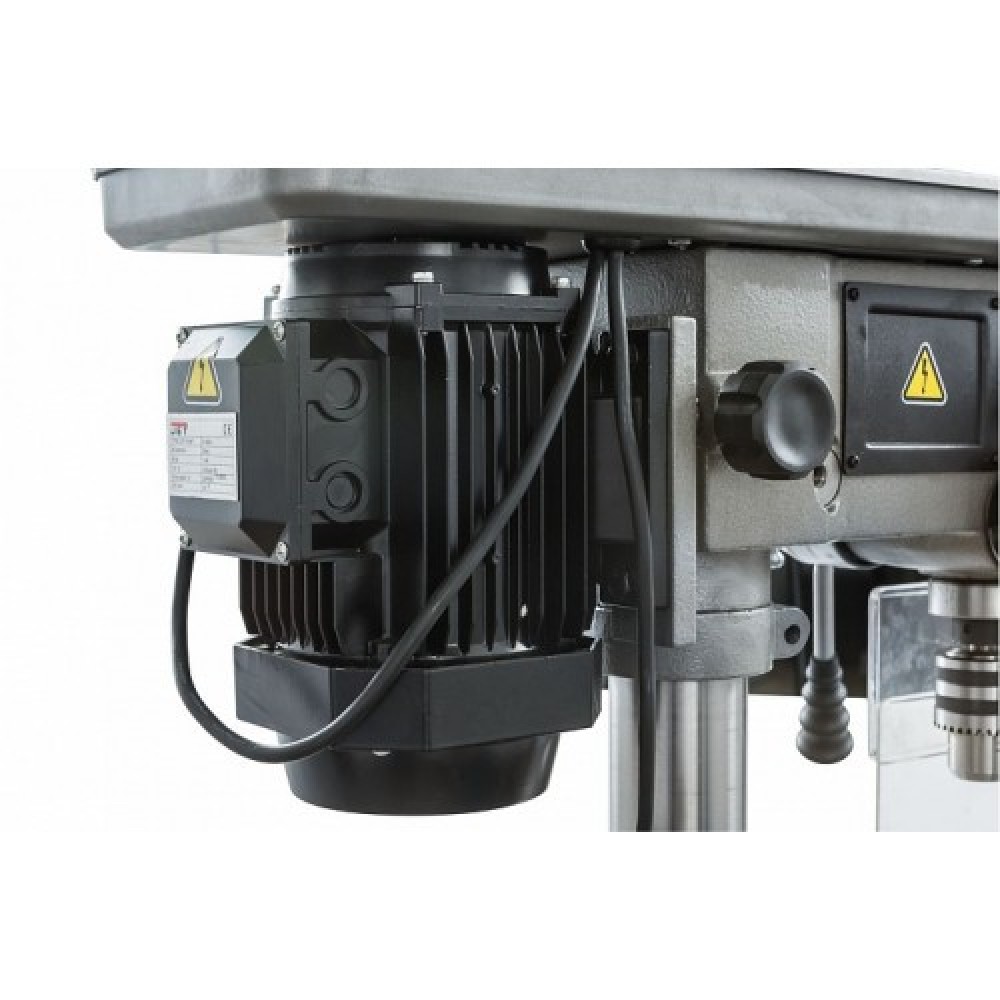

Верстат оснащений потужним двигуном 500Вт і здатний у режимі довгих навантажень нарізати різьблення до М12.

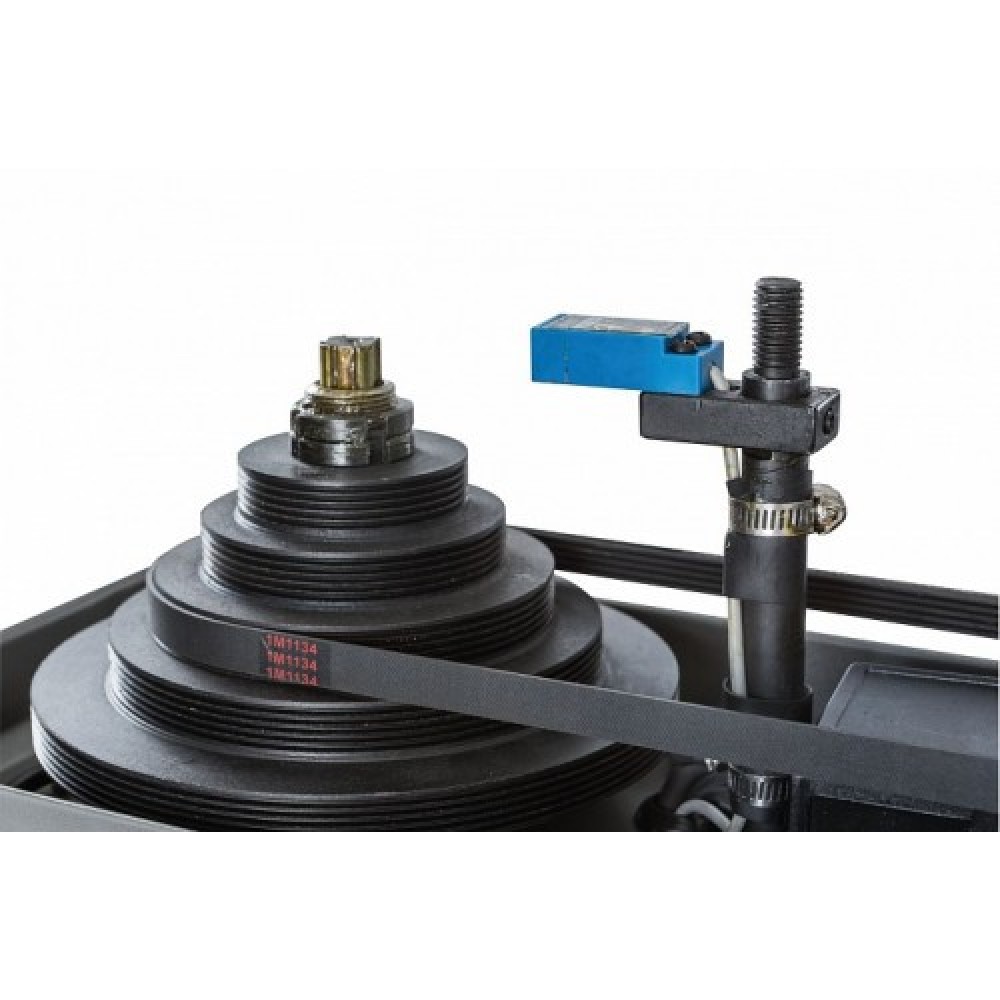

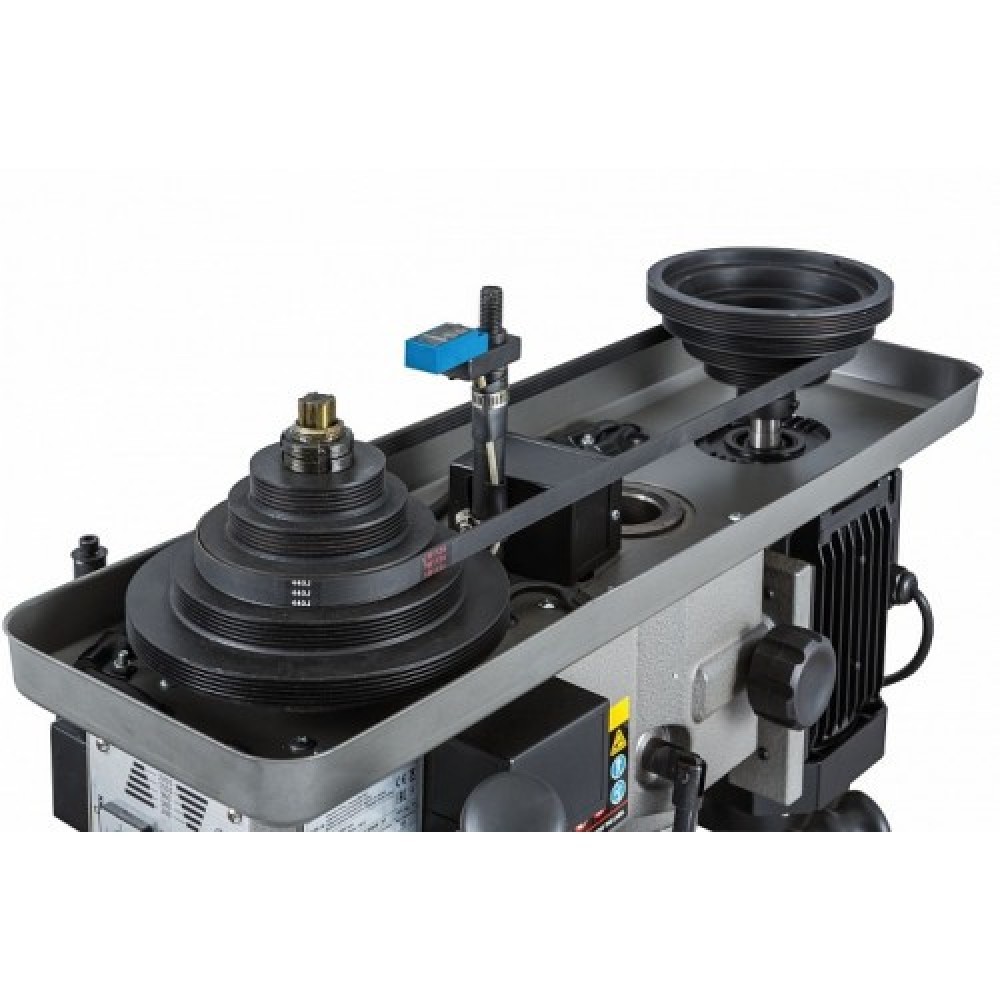

На верстаті встановлений асинхронний двигун, на який встановлений шків з 5 струмками, перекидаючи ремінь по струмках шківа, ви змінюєте швидкість від 200 до 2500 оборотів в хвилину.
Дане рішення в тандемі з легкою натяжкою двигуна та надійною фіксацією дозволяє зберегти і передати гарний момент на шпинделі.

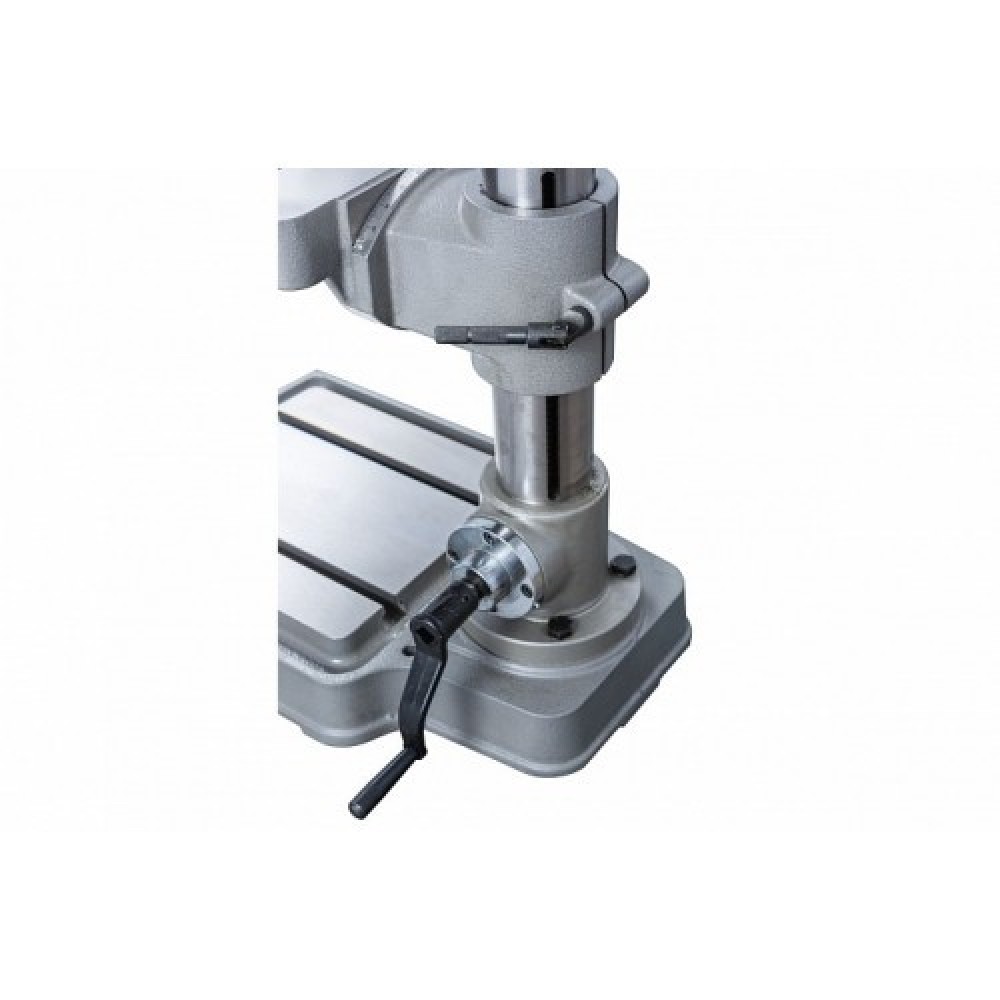

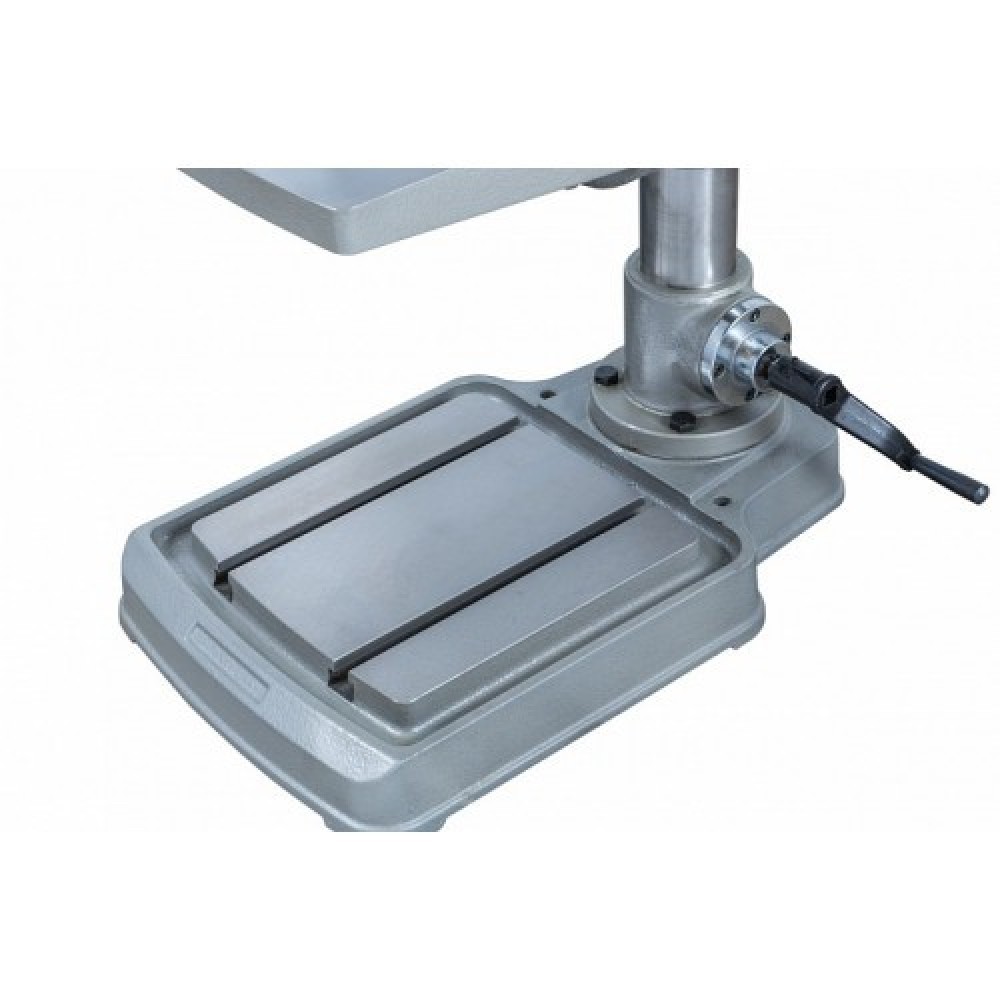

Основа верстата відлита з сірого чавуну, верстат встановлюється на верстак або стіл, підстіль і фіксується болтами.
Надійна фіксація дозволяє зменшити вібрації. В основу вставляється товстостінна труба, на яку безпосередньо кріпиться голова свердлильного верстата. В керування верстат досить простий.

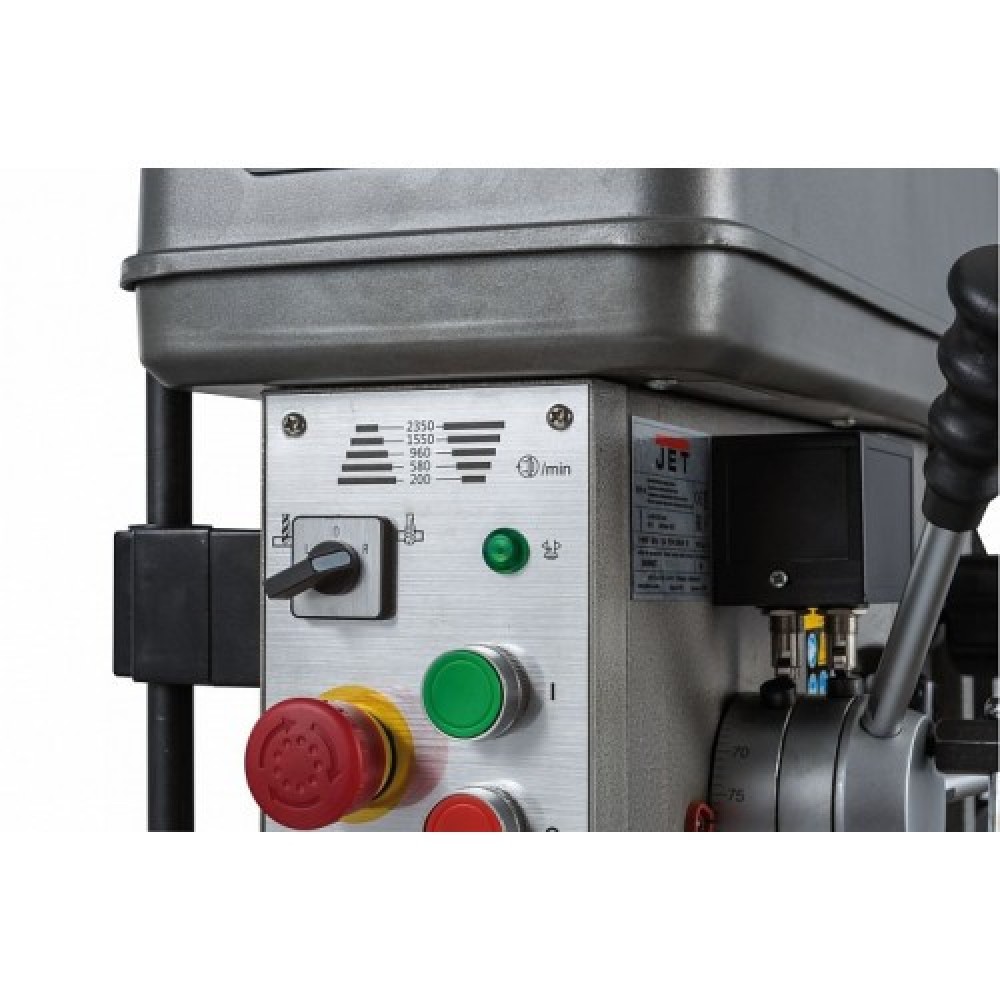

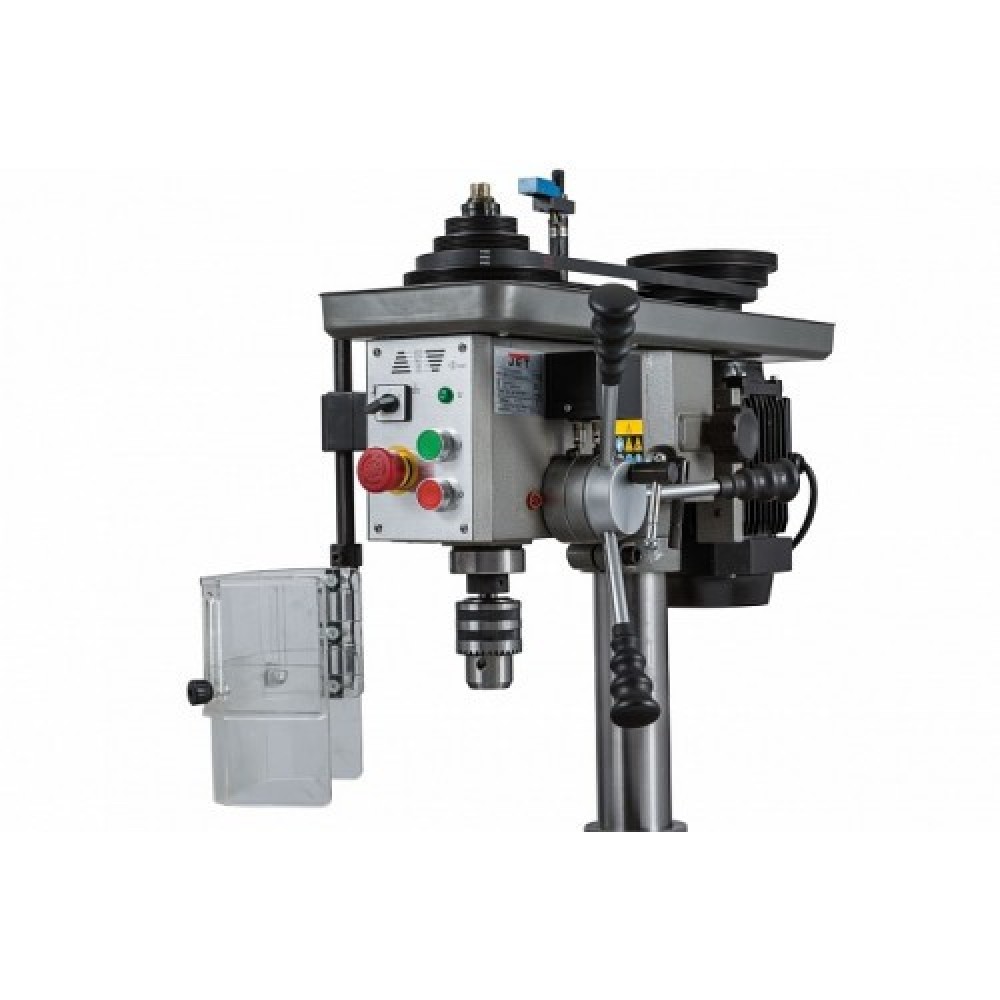

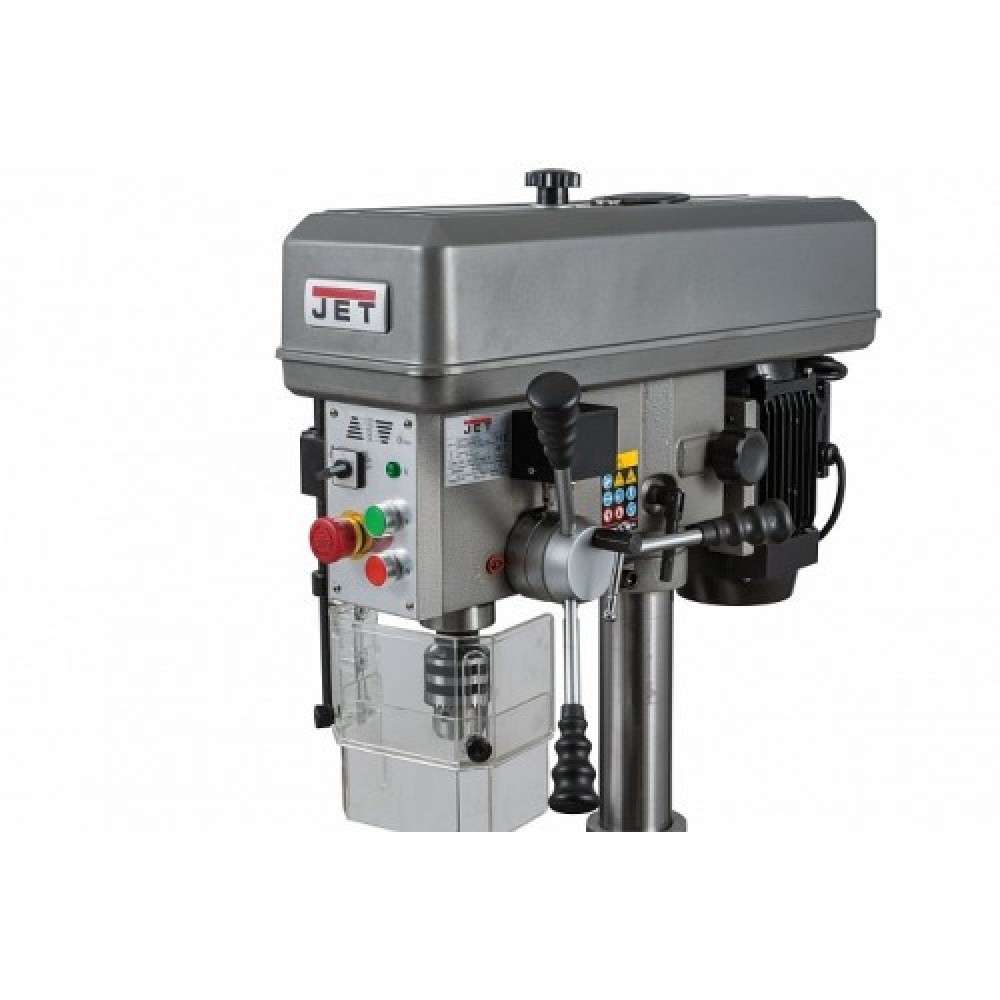

Все управління розташоване на лицьовій частині верстата, є два режими, різьбонарізання та свердління.
В режимі свердління верстат застосовується як класичний свердлильний верстат отвору до 16 мм.
У режимі нарізування різьблення верстат автоматично змінює напрямок обертання шпинделя при досягненні заданої глибини.

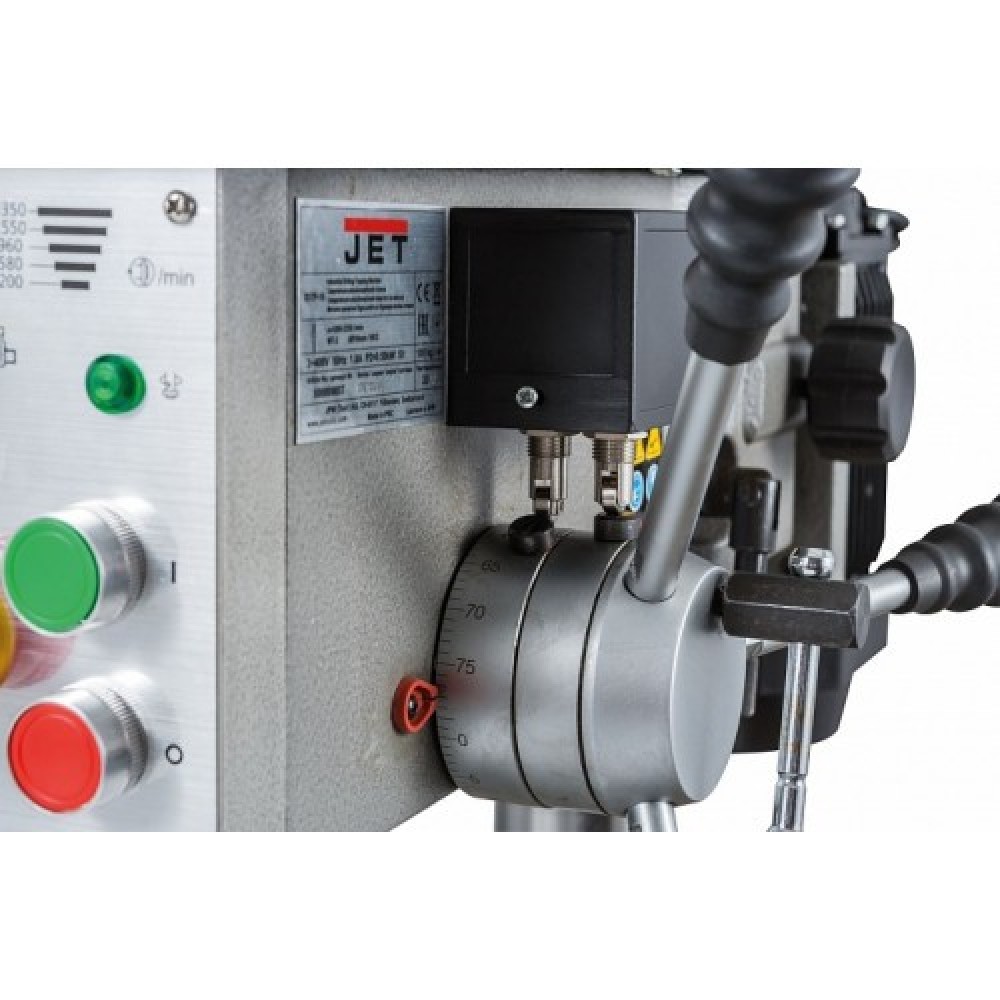

Глибину задає оператор, виставляється за допомогою повороту ноніуса зі шкалою до потрібної глибини.
Після досягнення потрібної глибини ноніус фіксується та при досягненні заданої глибини спрацьовує кінцевик і включає зворотне обертання шпинделя.
Це рішення відоме та перевірене не одним десятком років і дозволяє в режимі високих навантажень нарізати різьблення у заготовках.

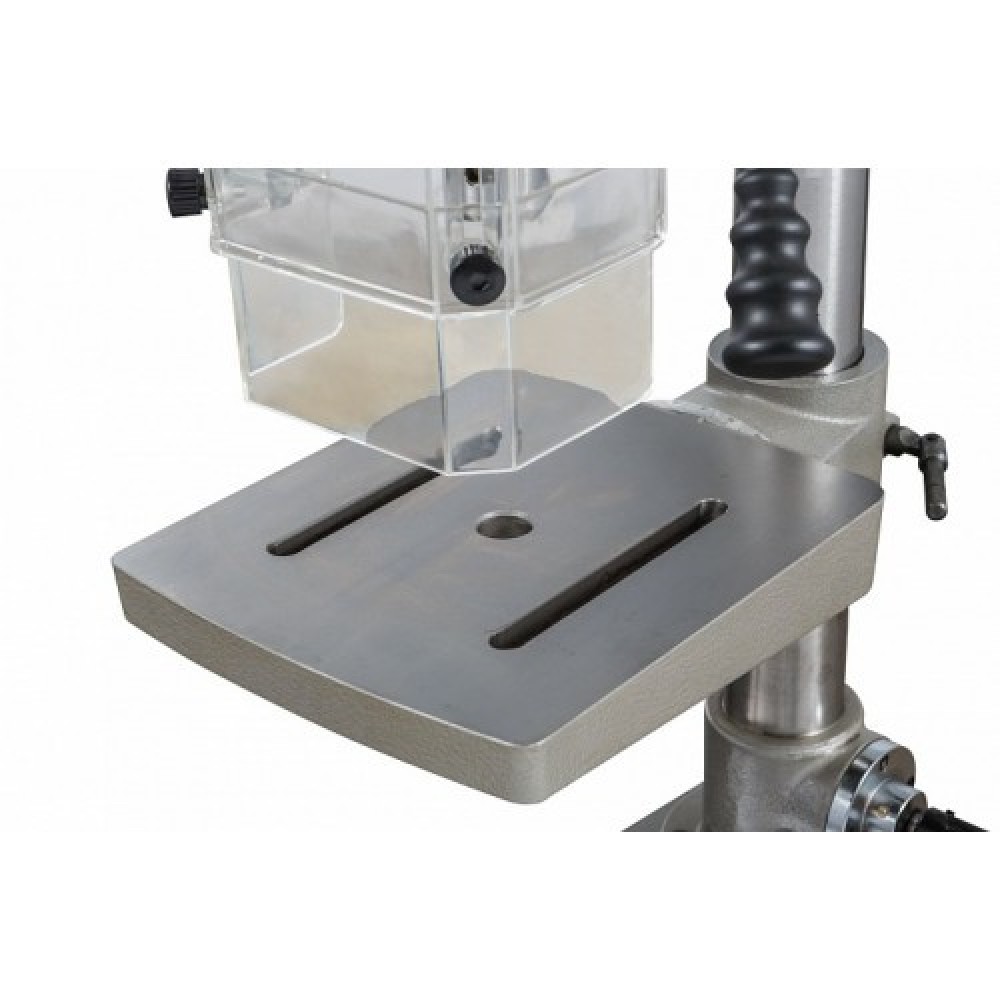

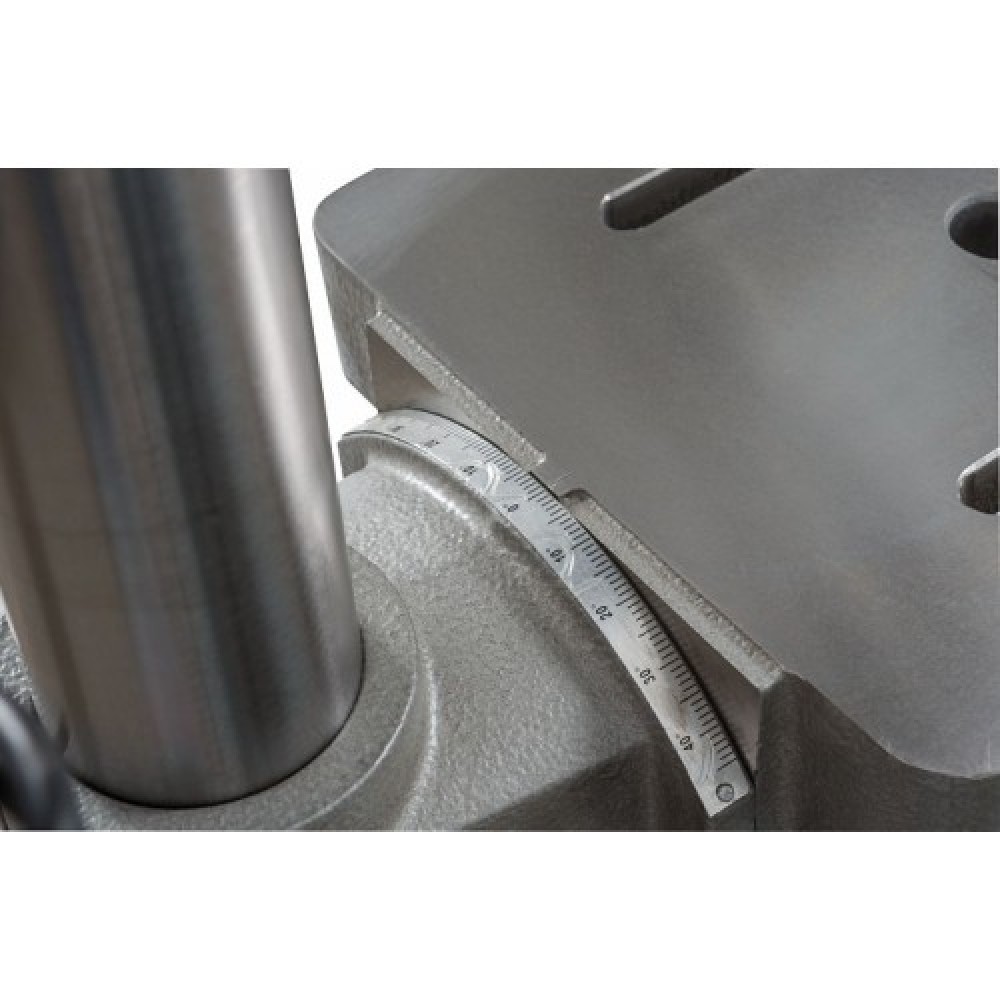

Заготовка встановлюється на стіл, виконаний він також із сірого чавуну, стіл має можливість повороту та регулювання по висоті.

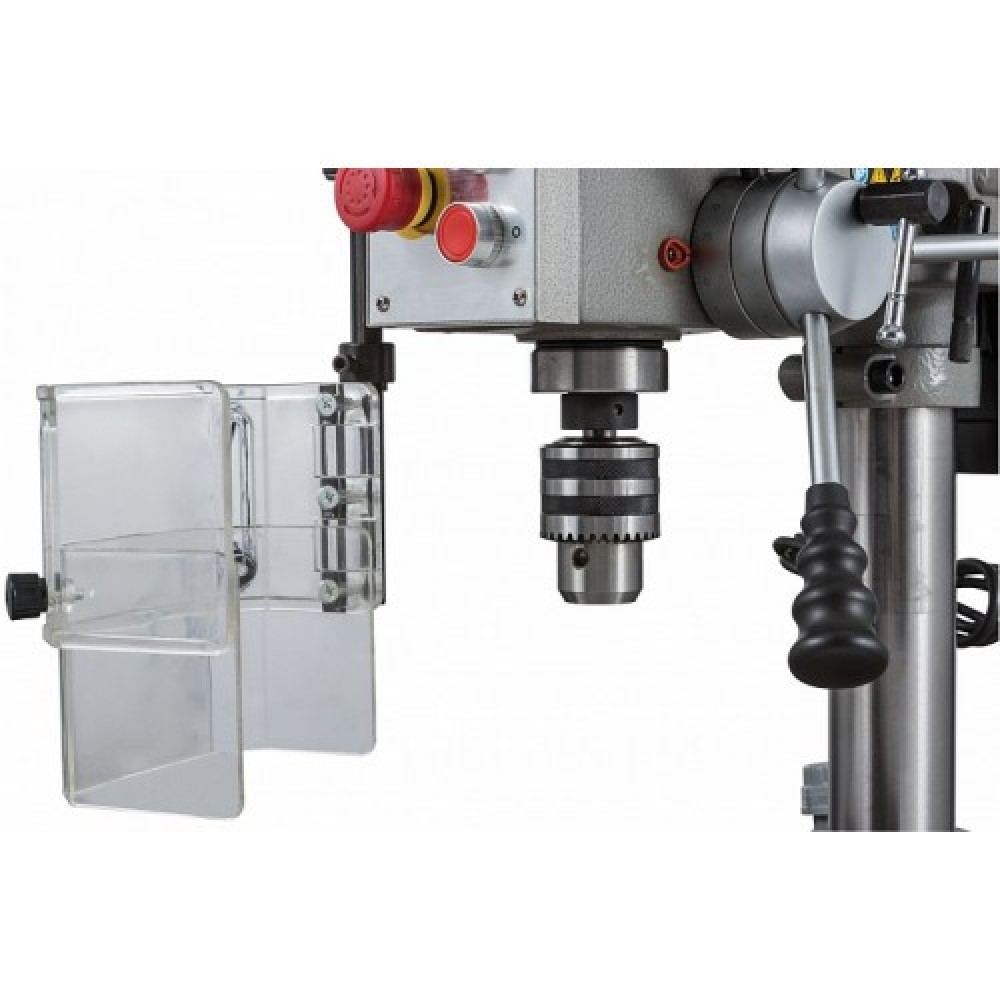

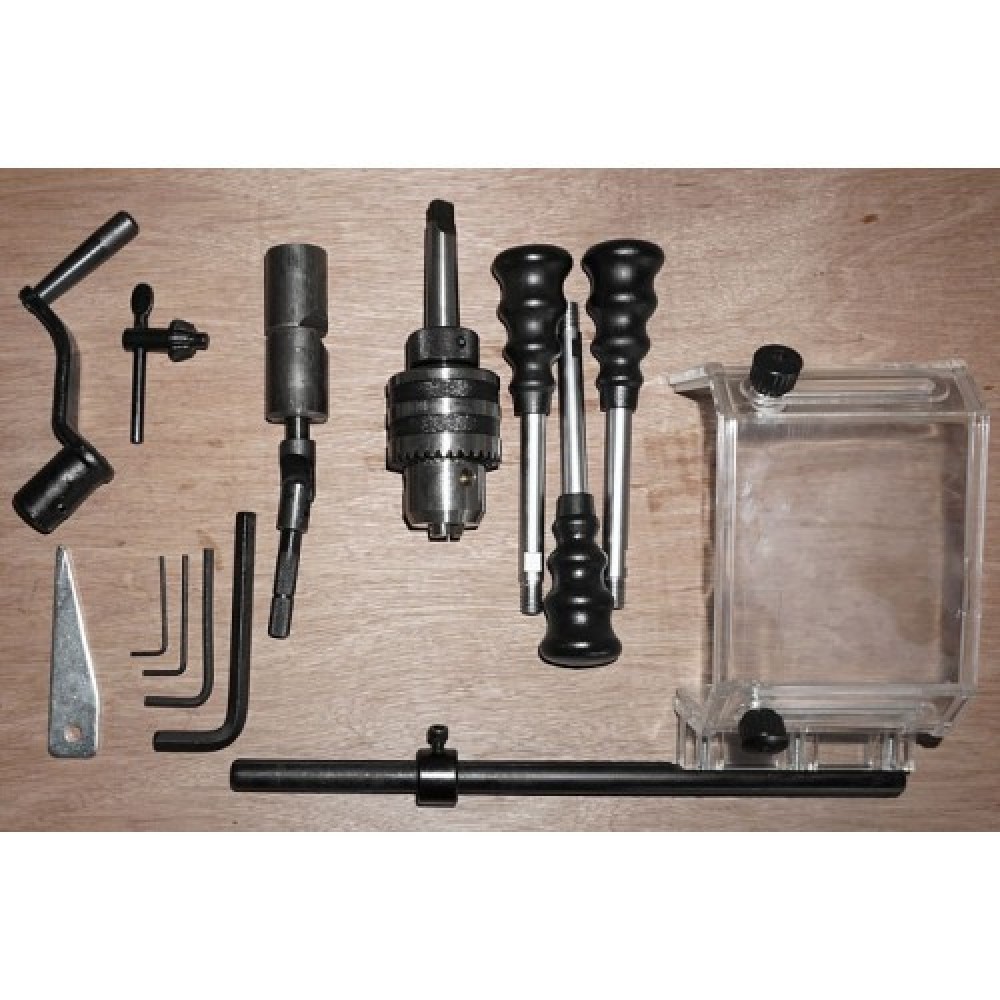

Верстат поставляється з патроном та дорном на конус шпинделя МК-2.
