ПРИЗНАЧЕННЯ:
Стрічкова пила ідеально підходить для різання труб, профілів і твердих матеріалів, повних всередині. Підходить для високопродуктивної резки металів, використовуваних в сучасному машинобудуванні: кольорових, нікелевих, титанових та інших сплавів, а також високолегованих і конструкційних сталей.

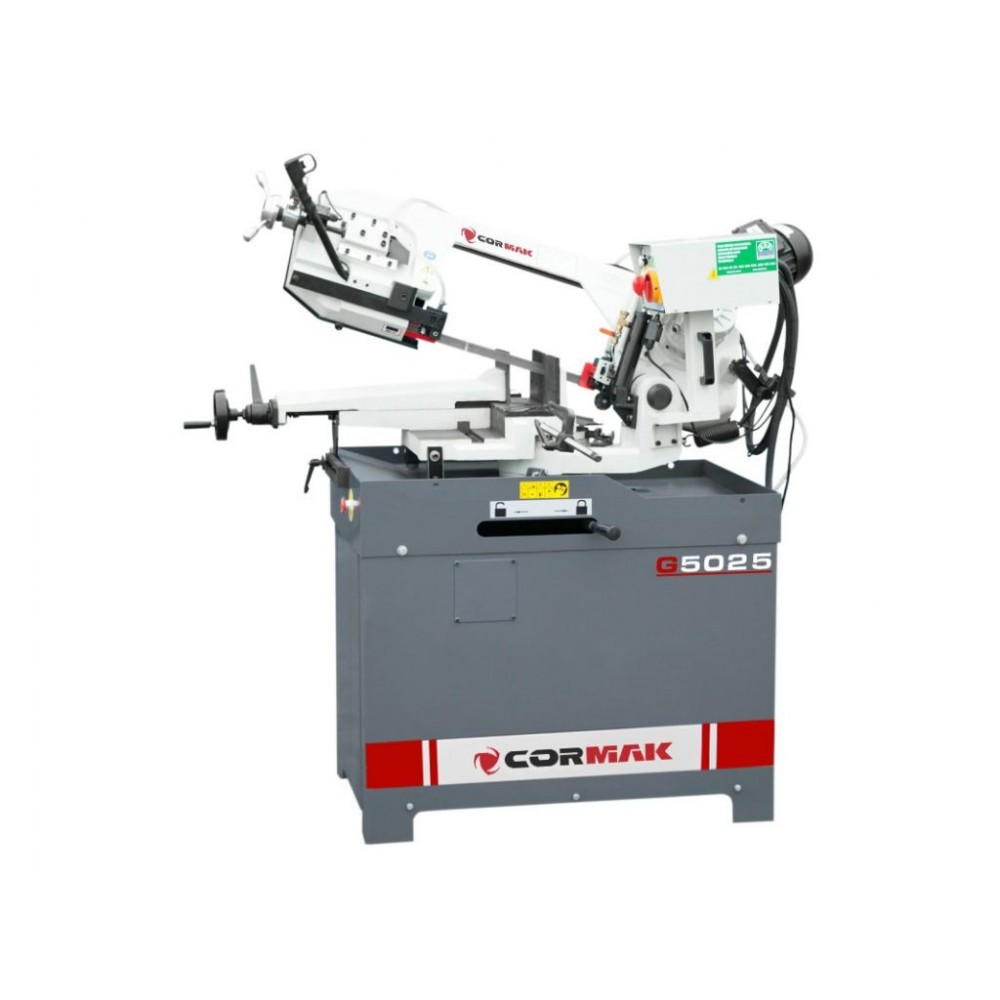

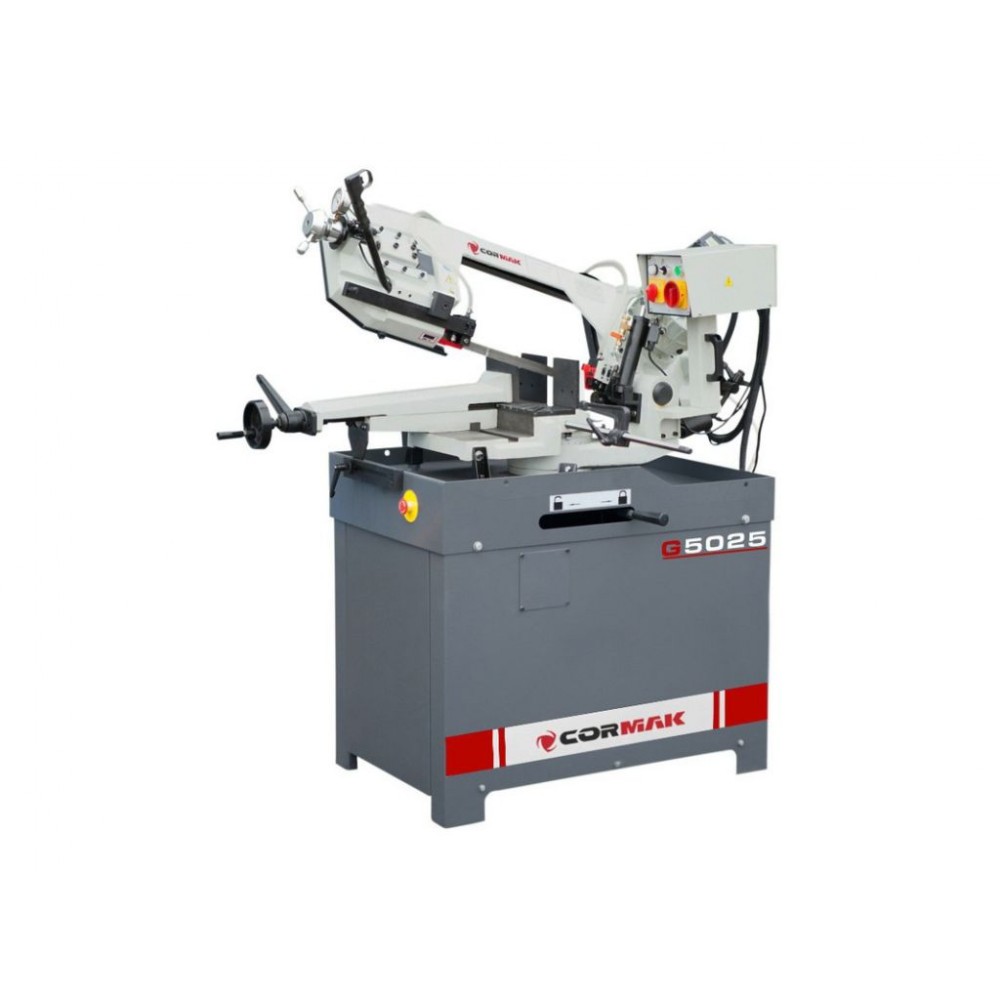

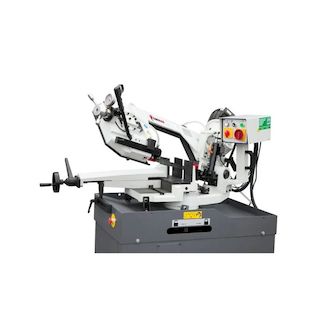

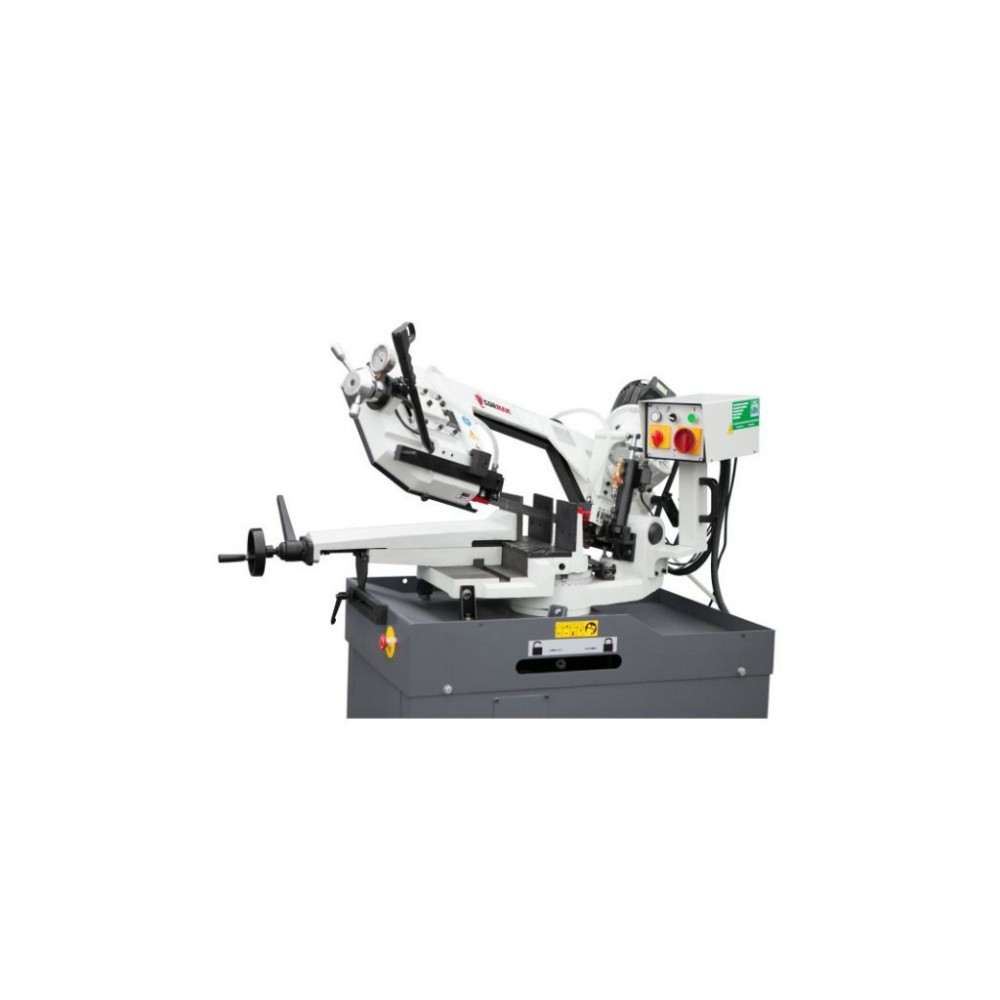

Потужний, великий стрічкопильний верстат для різання металу, з поворотною рамою дозволяє на різання в площині перпендикулярній до осі розрізається і під будь-яким кутом в діапазоні від -45° в ліво до 60° в право.
Підстава закрито, утворюючи жорсткий зварний корпус з сталевих аркушів. Всередині знаходиться окремий резервуар для охолоджуючої рідини з електронасосом. Форма верхньої частини основи являє собою резервуар для зливу охолоджувальної рідини і стружки, що утворюється при різанні. Чавунний верстак кріпиться до основи за допомогою двостороннього поворотного кронштейна і панелі управління.
ОБЛАСТЬ ЗАСТОСУВАННЯ:
Верстати застосовуються на невеликих виробництвах у штучному і дрібносерійному виробництві, призначені для розпилу інструментальних і нержавіючих сталей, кольорових і легких металів, як профілів, так і суцільних заготовок.

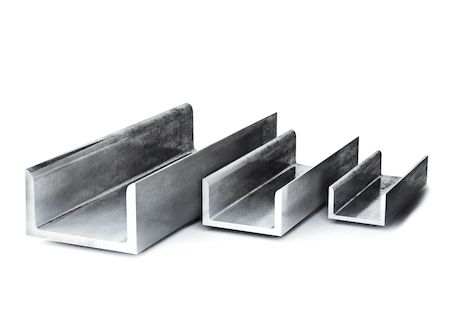

ОТРИМУВАНІ ВИРОБИ:

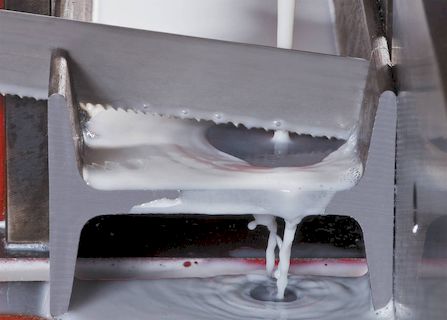

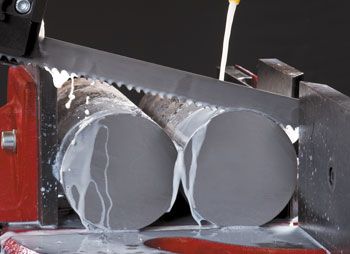

СХЕМА ОБРОБКИ:
КОНСТРУКТИВНІ ОСОБЛИВОСТІ:
|
|

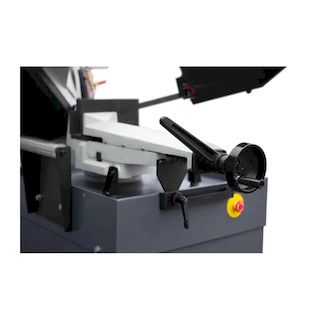

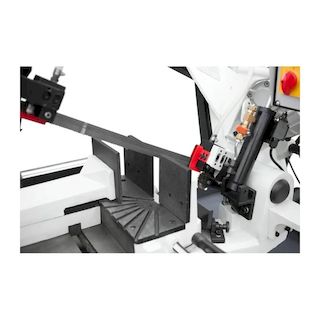

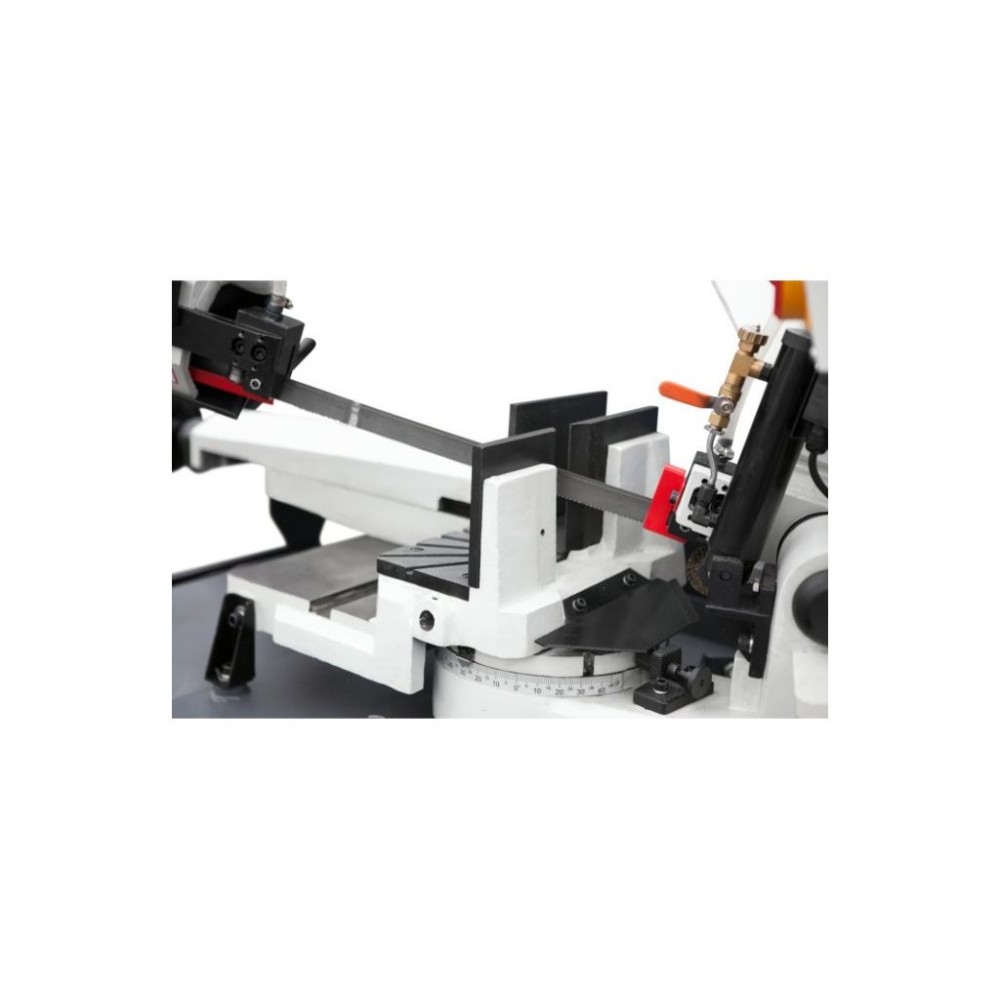

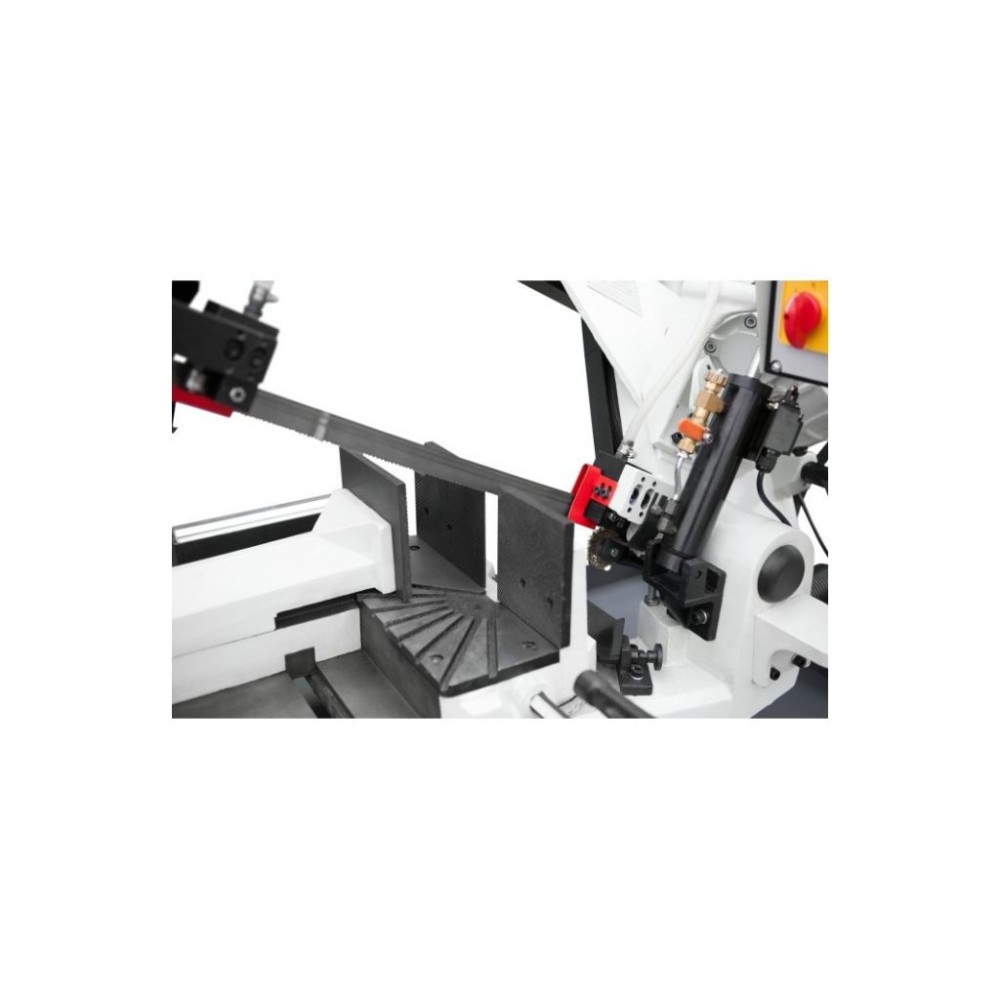

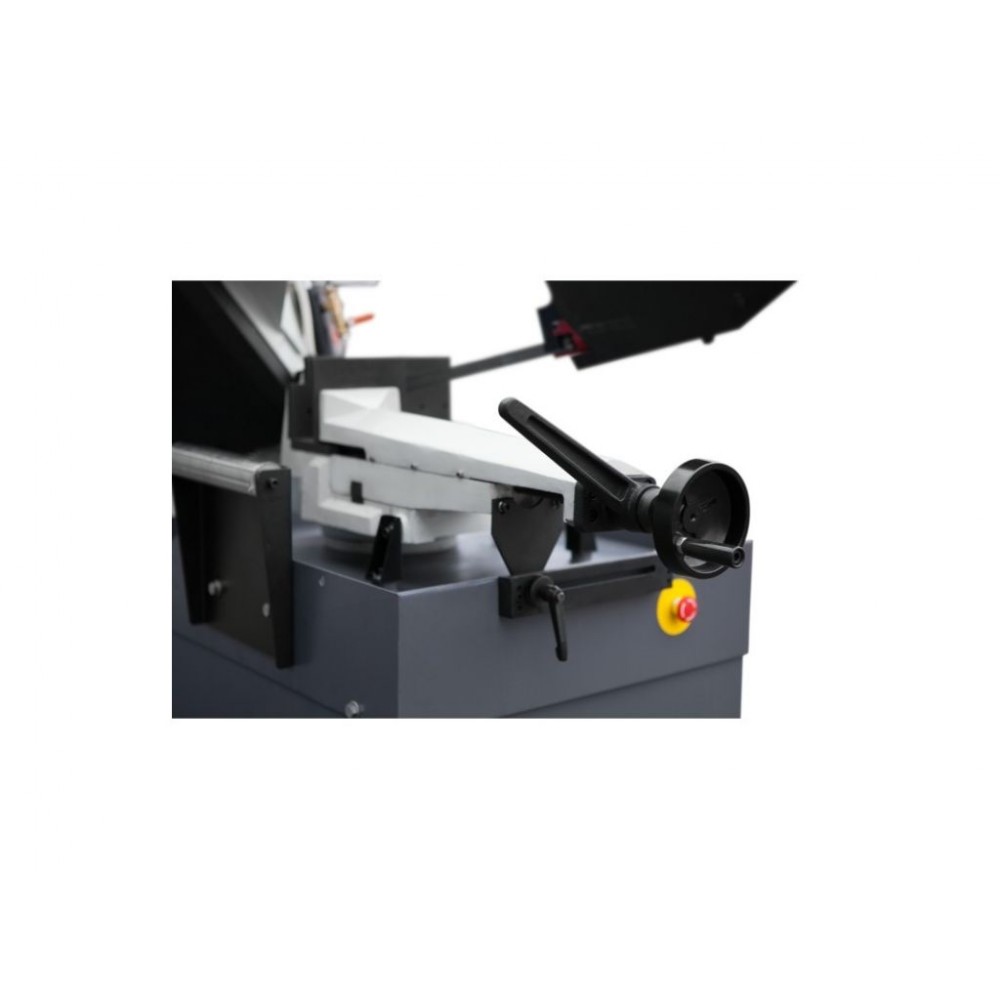

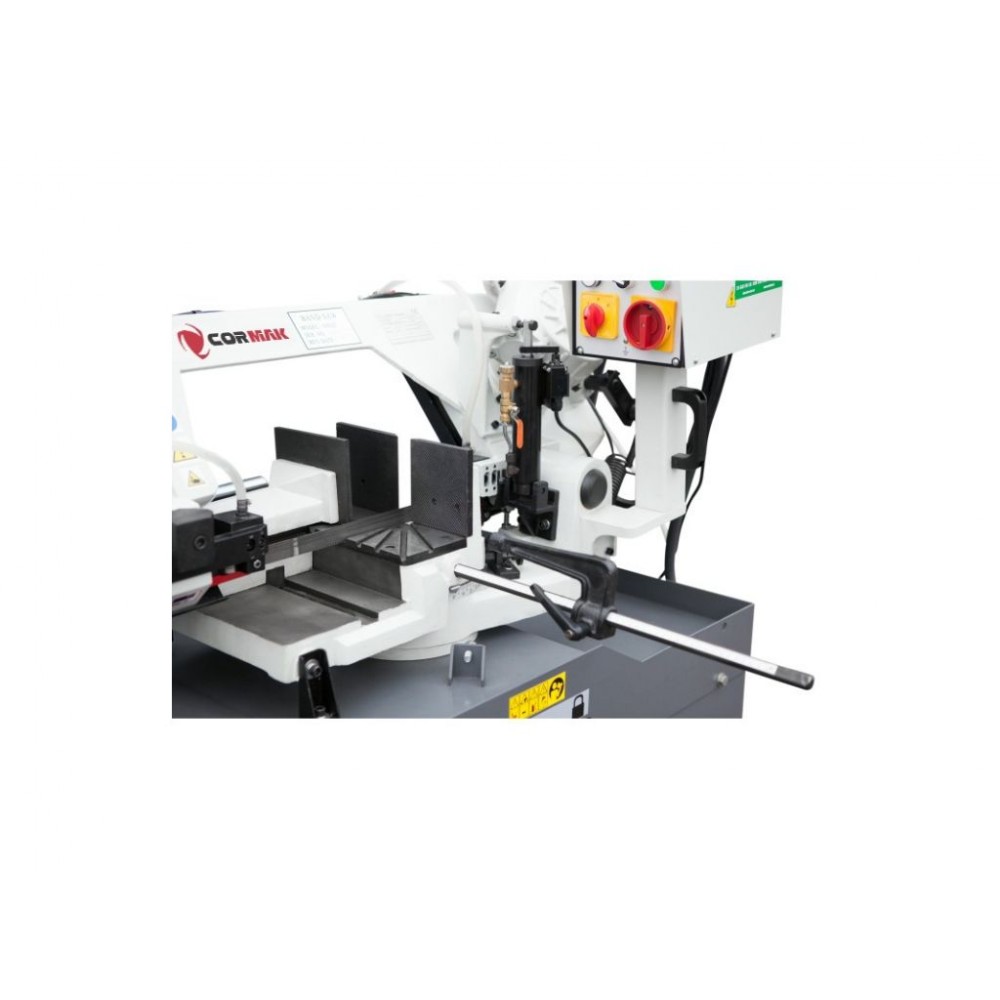

ЛЕЩАТА Поворотні лещата до 45° для розпилювання під кутом. Швидкозатискний лещата. |
|
|

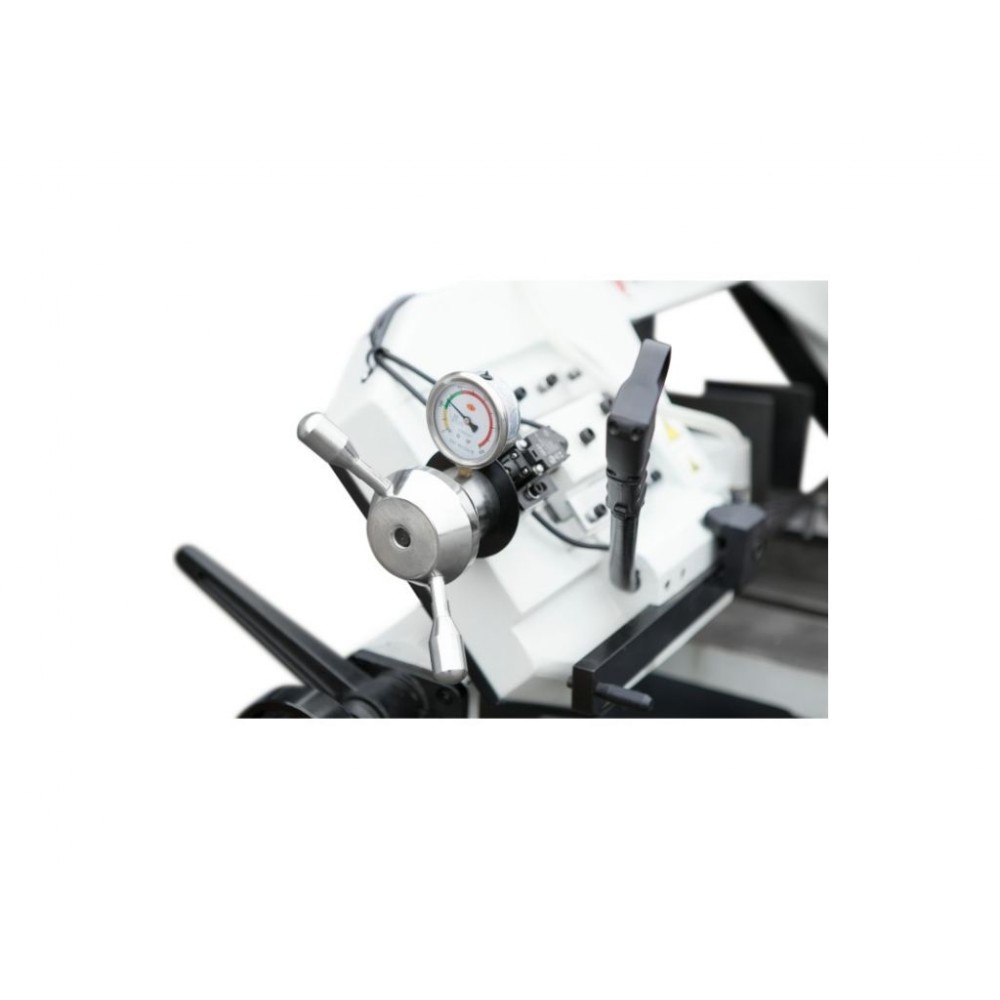

ПРИТИСК ЛЕЩАТ Регульована бабка з допомогою якої можна фіксувати заготовку в лещатах |
|
|
АВТОМАТИКА Автоматична зупинка по закінченню розпилу. Автоматична зупинка або блокування запуску при відкритті основних вузлів верстата, а також при перевантаженнях електричної мережі. |
|
Кут |
Коло |
Профіль |
Профіль |
|
0° |
250 |
310 x 210 |
240 x 240 |
|
45° праворуч |
200 |
200 x 140 |
180 x 180 |
|
45° вліво |
165 |
185 x 145 |
160 x 160 |
|
60° вправо |
120 |
120 x 95 |
100 x 100 |
