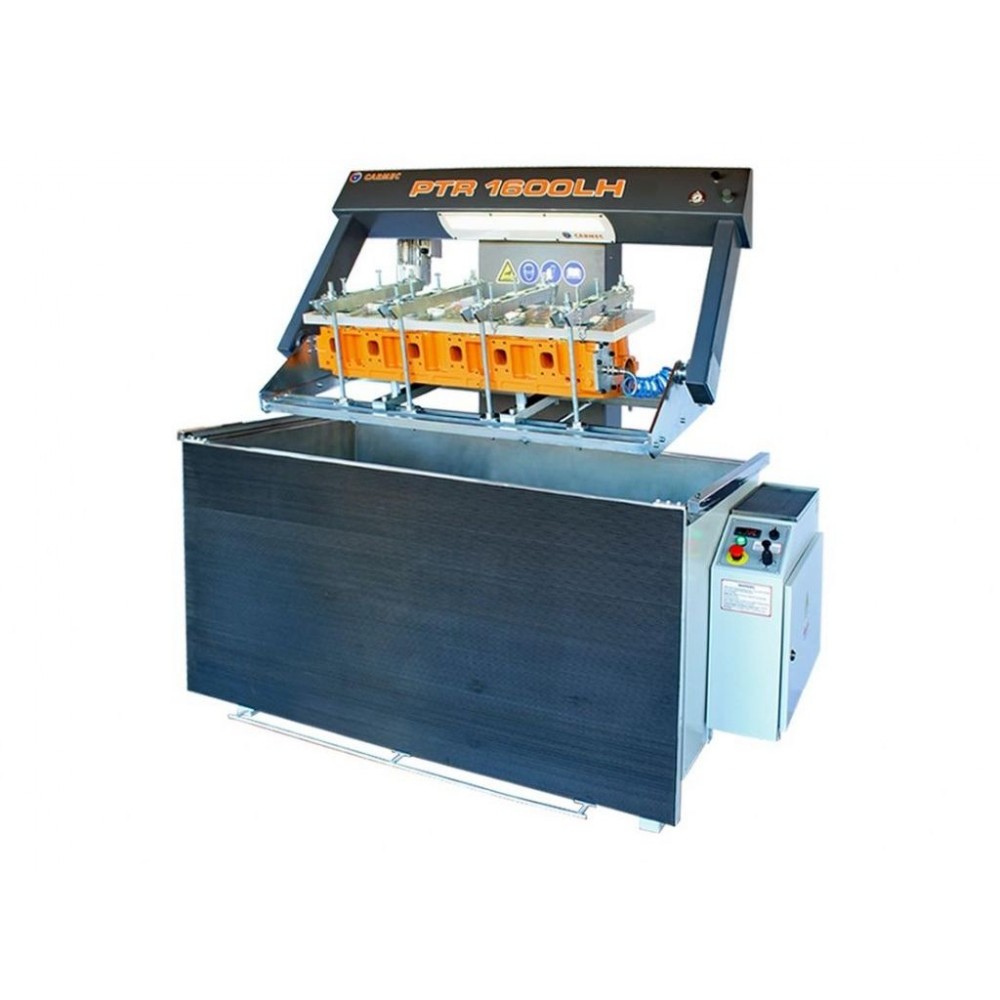

Стенд для перевірки герметичності Carmec PTR 1600LH призначений для виявлення мікротріщин у виробах. Максимальний розмір деталі – 1350x395x410 мм. Максимальна вага деталі – 300 кг.
Застосовується для тестування внутрішніх порожнин ГБЦ на наявність та місце розташування тріщин. Для цього деталь герметизується та поміщається у ванну з гарячою водою. Потім через один з отворів подається стиснене повітря. Якщо на поверхні води з’явилися бульбашки повітря, що виходять від деталі, що тестується, то це свідчить про наявність тріщин.
Тестер тиску працює за основним принципом, який полягає в глушенні всіх отворів контуру охолодження головки блоку циліндрів за допомогою гумових пробок та подальшої подачі стисненого повітря в контур.

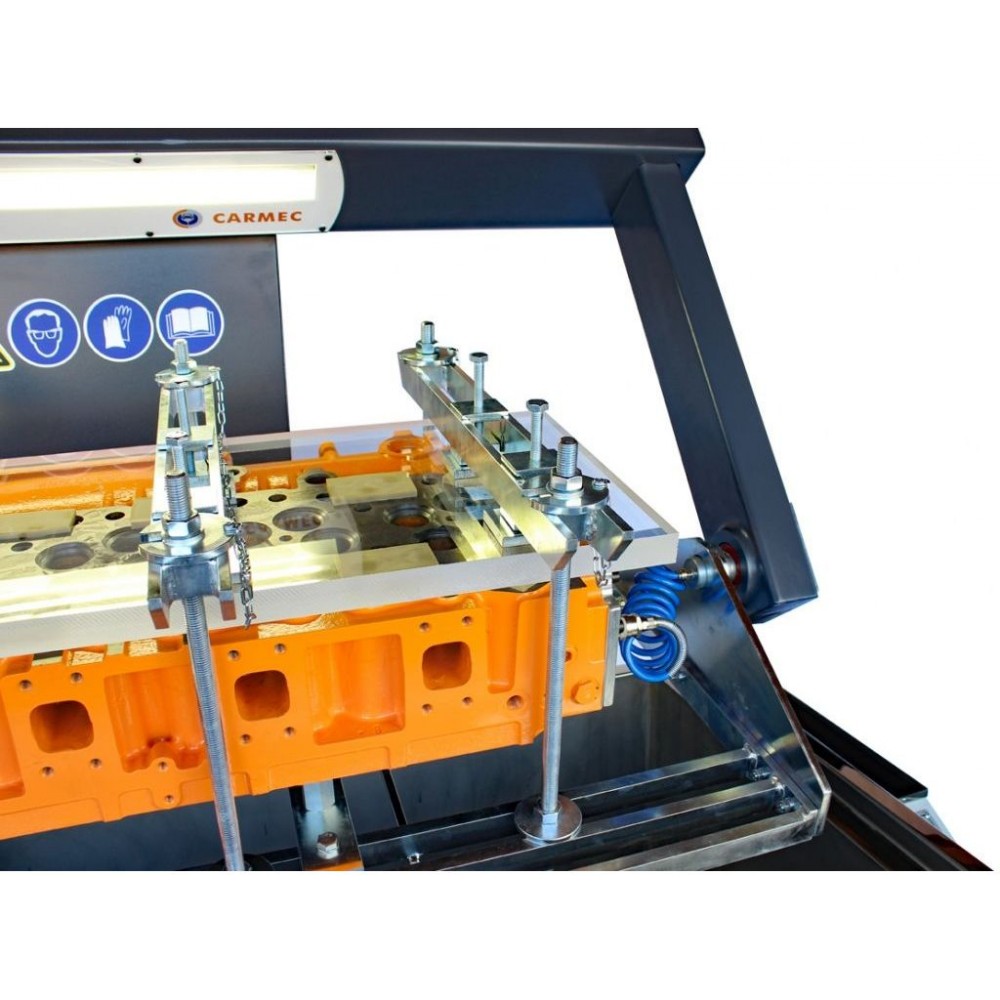

Спочатку необхідно притиснути прозору пластину до голівки циліндрів за допомогою кріплення. Між пластиною та площиною головки попередньо встановлюються гумові прокладки, що ущільнюють вікна. Наступне опускання головки в гарячу воду і подача стисненого повітря в сорочку дозволяють спостерігати місця негерметичності через пластину. Потім головка циліндрів занурюється у ванну з гарячою водою, і для видалення бульбашок повітря та зручності контролю платформа з головкою циліндрів може обертатися всередині ванни. Далі, якщо головка циліндрів має якісь тріщини або наскрізні пори, на поверхні води у ванні буде спостерігатися потік бульбашок повітря.

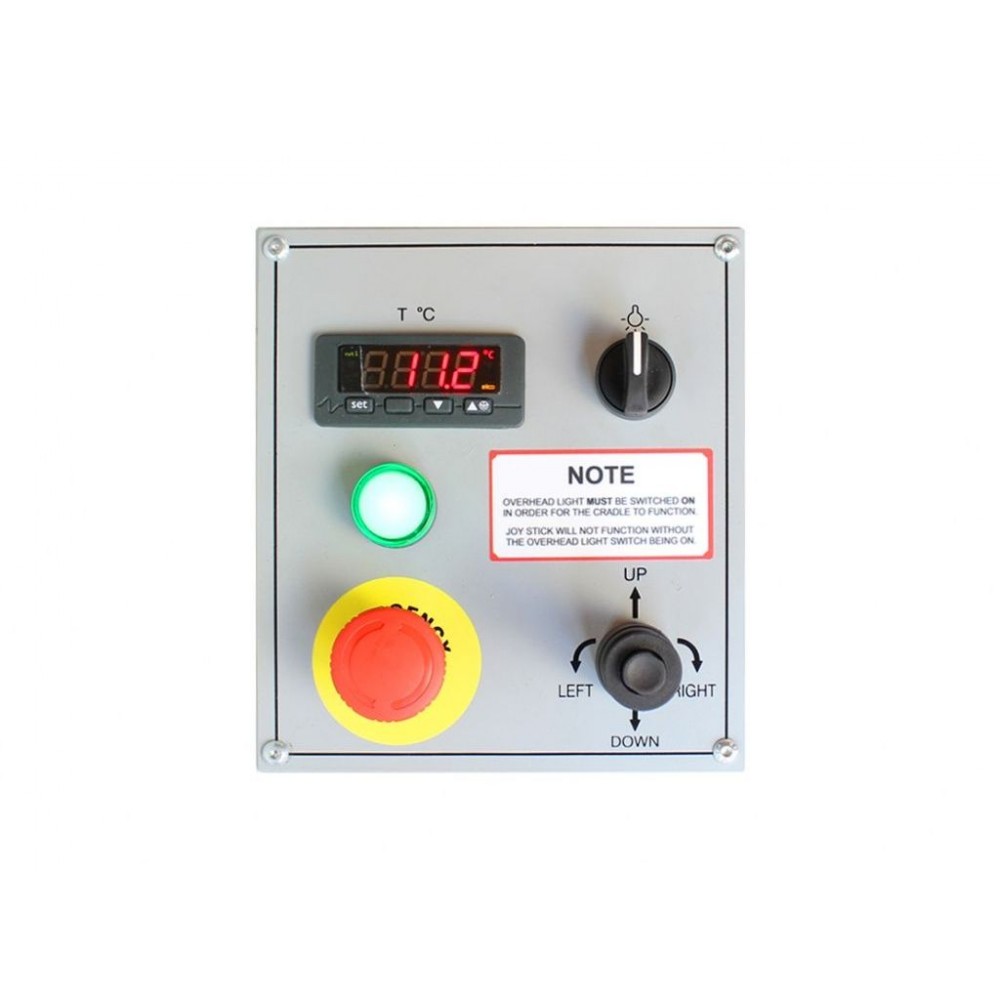

Тестер тиску оснащений програмованим нагрівачем, що дозволяє щодня нагрівати воду. Температура води регулюється електронним термостатом.
Гідравлічні важелі переміщають люльку, що утримує деталь, що тестується. Колиска переміщається вертикально за допомогою гідравлічної системи. Люлька може обертатися на 360 градусів, що значно полегшує перевірку всіх сторін головки блоку циліндрів під будь-яким кутом.
Бак для води та кришка теплоізольовані, що запобігає втраті тепла та значно знижує експлуатаційні витрати машини. Вода нагрівається за допомогою двох елементів потужністю 4,5 кВт. Машина оснащена запобіжним механізмом, який контролює рівень води.
Щоб уникнути можливих травм та непотрібних ризиків, робочий електроланцюг машини становить 24 В низької напруги.
