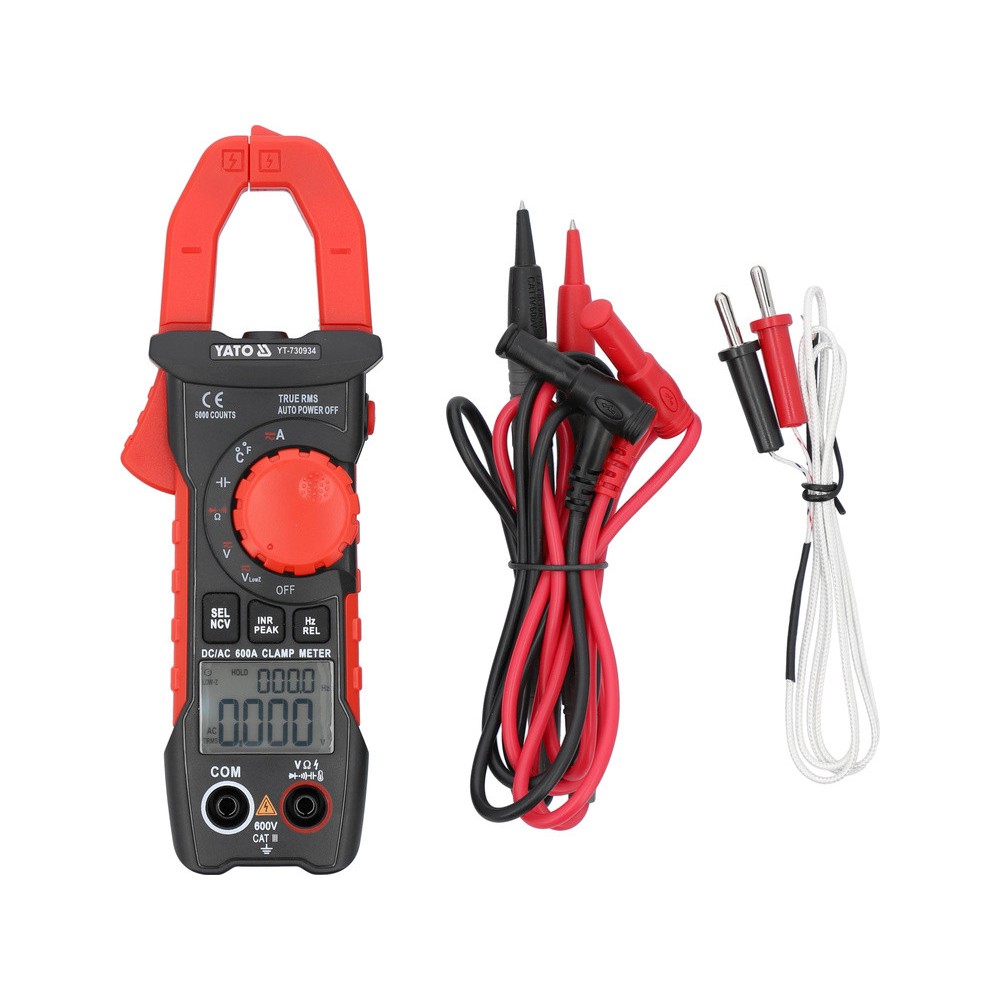

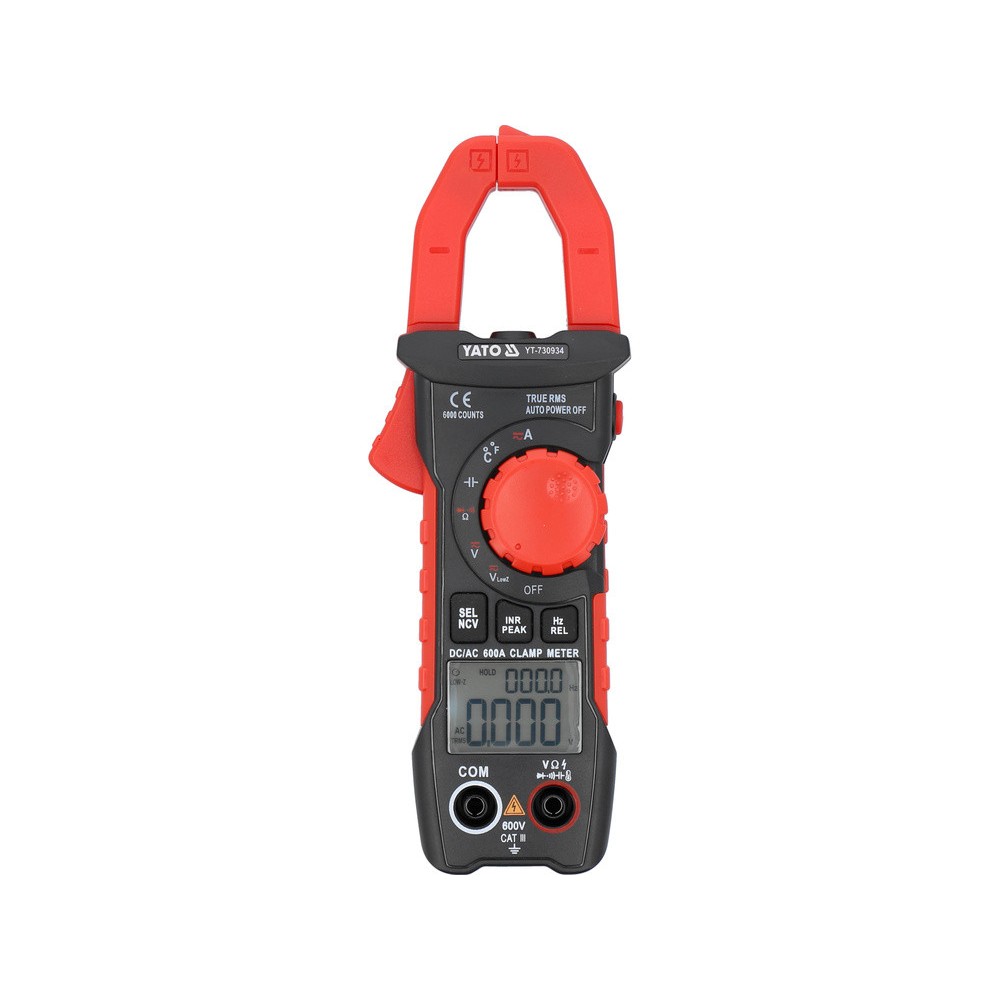

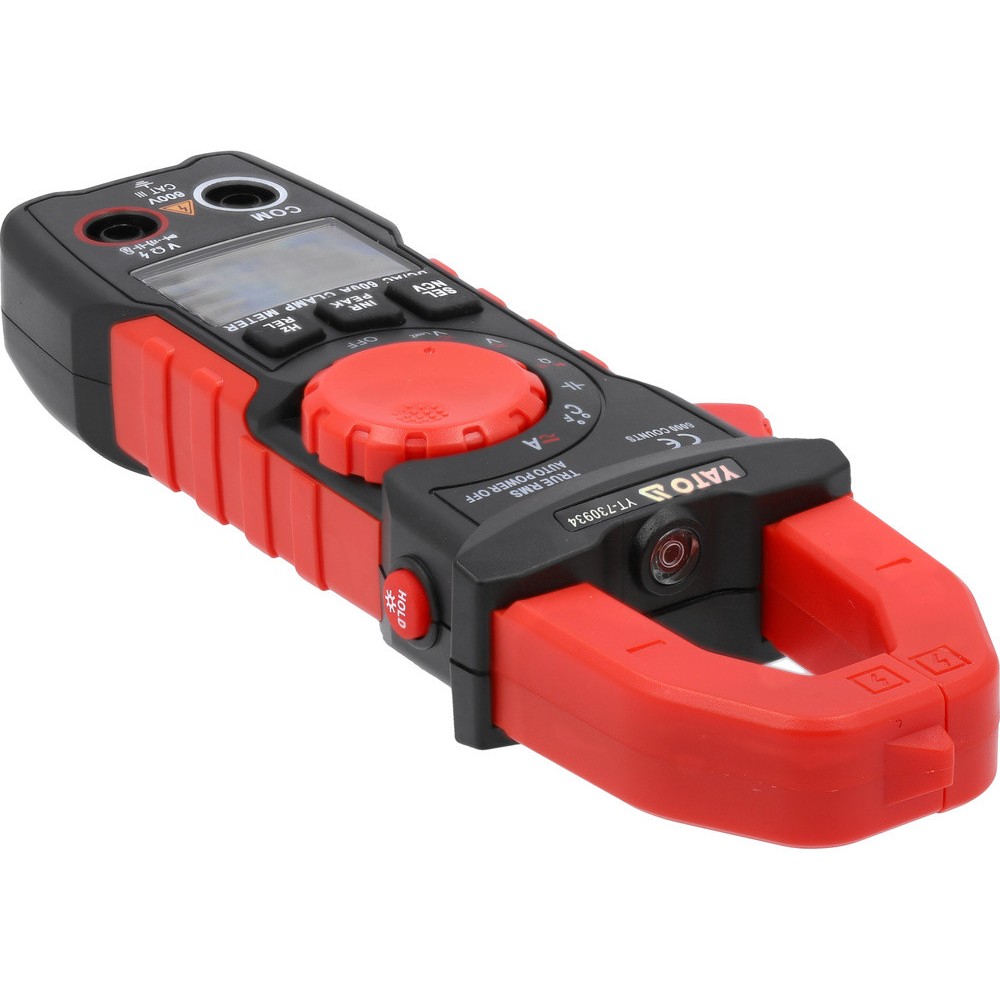

Мультиметр-кліщі для вимірювання електричних параметрів YATO YT-730934
Додаткова інформація:
- РК-дисплей, максимальний відображений результат: 6000
- підсвічування екрану та вимірювального поля затискачів
- звуковий сигнал під час перевірки цілісності ланцюга на опір нижче 50 Ом
- можливість увімкнути тестування діода та ланцюга окремо
- затискачі відкриваються до 25 мм і дозволяють вимірювати одиночний провід з максимальним діаметром 25 мм
- вимірювальні щупи довжиною 14,5 см
- довжина кабелю разом із зондами: 97 см
- діаметр кабелю з ізоляцією: 3,5 мм

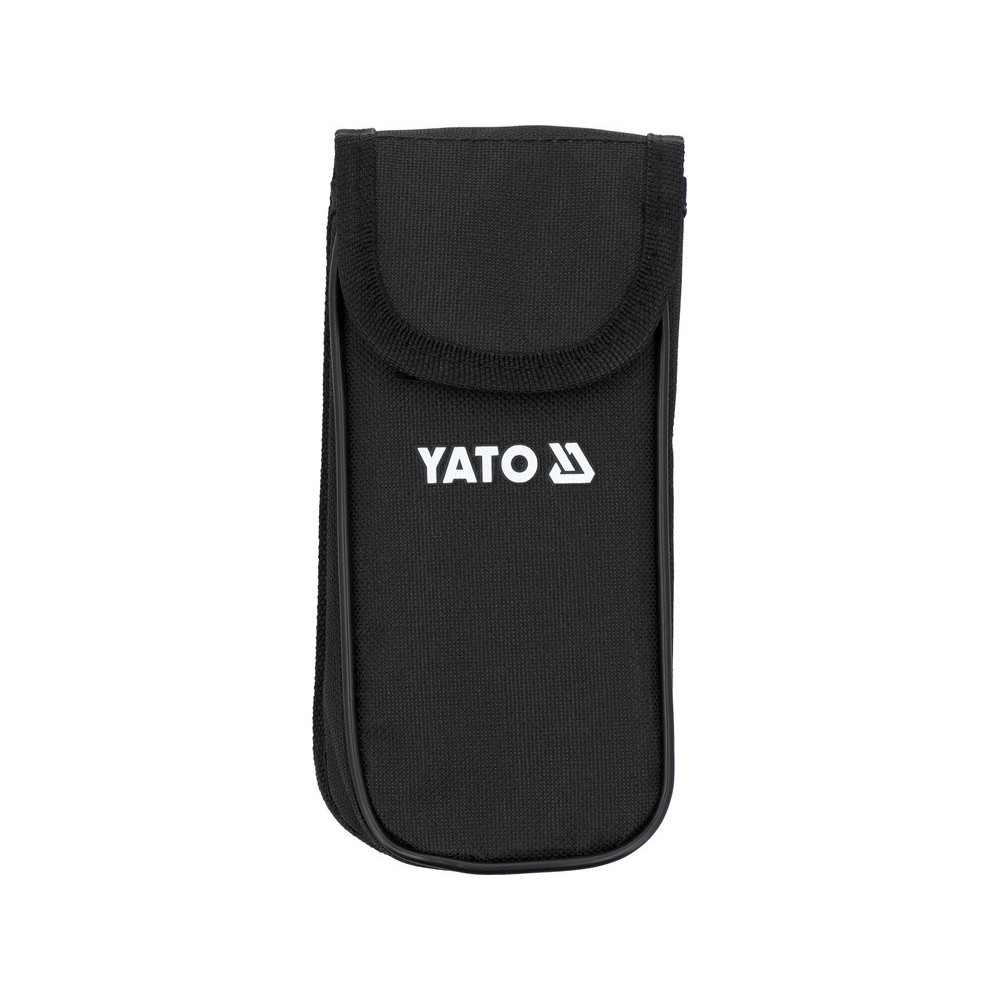

- в комплекті йде чохол для транспортування
- конструкція із захистом від перевантаження
- автоматичне відключення лічильника після 15 хвилин бездіяльності
- можливість відключення режиму автоматичного відключення
- індикатор низького заряду батареї
- живлення: дві батарейки 1,5 В (ААА).
Основні вимірювання:
- Вимірювання напруги змінного струму: 0-600 В змінного струму, TRUE RMS (40-1000 Гц)
- Вимірювання напруги постійного струму: 0-600 В постійного струму
- вимірювання змінного струму: AC 0-600 A, TRUE RMS (40-1000Hz)
- Вимірювання постійного струму: DC 0-600 A
- вимірювання опору: 0-60 МОм
- перевірка діодів: IF 1,5 мА, UR 3 В
- перевірка цілісності ланцюга: 0-50 Ω
Додаткові вимірювання:
- Вимірювання змінної та постійної напруги в режимі низького опору: 0-600 В
- вимірювання конденсатора: 0-60 мФ
- вимірювання частоти: 0-300 кГц
- вимірювання температури: від -30 до 1000 °C
- безконтактне визначення напруги змінного струму: NCV
Точність вимірювання:
Приклад визначення точності вимірювання змінного струму. Розрахунок результату вимірювання: 30 А
- Точність вимірювання лічильника YT-730934 для цього діапазону становить: ±(2,0%+30), роздільна здатність 0,01 A
- формула розрахунку похибки вимірювання: (результат вимірювання х 2%) + 30 х роздільна здатність
- розрахунок: (30 х 2%) + 30 х 0,01 = 0,6 + 0,3 = 0,90 А
Фактичний результат, включаючи похибку вимірювання для показання 30 A = 30 ± 0,90 A .
- Результат, включаючи похибку вимірювання для вимірювання напруги змінного струму: 235 В = 235 ± 2,65 В
- результат, включаючи похибку вимірювання для індикації вимірювання напруги постійного струму: 12 В = 12 ± 0,09 В
- Таблицю з роздільною здатністю та точністю вимірювання можна знайти в посібнику користувача.
Вбудовані функції:
TRUE RMS - вимірювач із цією функцією відображає справжнє середньоквадратичне значення напруги змінного струму/напруги. На відміну від лічильників усереднення, пристрої зі справжнім середньоквадратичним значенням показують правильне значення не лише для синусоїдальних форм сигналу, але й для синусоїдальних форм сигналу, спотворених, наприклад, вищими гармоніками, або квадратних чи трикутних сигналів. Функція, яка обов’язкова для всіх, де в ланцюзі з’являються імпульсні джерела живлення, інверторні приводи двигунів, системи HVAC тощо.
VlowZ - вимірювання змінної та постійної напруги в режимі низького опору. Явище, яке в просторіччі називають примарною напругою, може ускладнити діагностику електромереж, наприклад, у промислових будівлях. Воно полягає в появі напруги на непідключеному проводі, при цьому напруга індукується від підключеного до мережі проводу, проведеного по тому ж каналу. Функція LowZ знижує імпеданс вимірювальних гнізд лічильника в 10 разів порівняно зі стандартним режимом вимірювання, тоді лічильник, який вимірює напругу, споживає трохи більший струм і таким чином розряджає накопичений заряд у дроті. Результатом є вимірювання напруги без так званої напруги-привида.
NCV - безконтактне визначення змінної напруги індуктивним методом. Лічильник визначає наявність напруги в ізольованому проводі, також може вказати фазний провід
AUTO - автоматичне налаштування діапазону вимірювань. Вимірюючи невідомі значення вимірювальним приладом з ручним регулюванням діапазону за допомогою ручки, виконуйте вимірювання послідовно від найбільшого діапазону до діапазону, що дає найбільш точний результат - інакше ви ризикуєте пошкодити прилад. З іншого боку, у випадку мультиметра з функцією AUTO, вам потрібно зробити лише одне вимірювання, і глюкометр автоматично знайде оптимальний діапазон. За замовчуванням лічильник запускається в режимі AUTO
DATA HOLD - збереження поточного виміряного значення на дисплеї
PEAK HOLD - збереження на дисплеї найвищого виміряного значення за допомогою вимірювальних щупів
ПУСКОВИЙ струм - вимірювання пускового струму за допомогою вимірювальних щупів. Лічильник вимірює струм протягом 100 мс після запуску пристрою
REL - функція відносного значення. Дозволяє обнулити показання лічильника. Необхідний у режимі вимірювання постійного струму. Датчик Холла вимірює величину навколишнього електромагнітного поля і відображає результат на дисплеї. Перш ніж вимірювати постійний струм, наблизите вимірювальний прилад до досліджуваного дроту, установіть його на нуль, а потім покладіть кліщі на досліджуваний провід. Це дасть результат, який не буде змінюватися значеннями індикаторів навколишнього електромагнітного поля
Універсальні кліщі з автоматичним діапазоном для кожного вимірювання дозволяють виконувати основні та розширені вимірювання електричних величин.
Мультиметр оснащений вимірювальними затискачами, які дозволяють вимірювати як постійний, так і змінний струм в одному проводі за допомогою вбудованого датчика ХОЛЛА.
Вимірювання проводиться без відключення ланцюга або відключення від джерела живлення, і дозволяє вимірювати набагато більший струм, ніж звичайні електролічильники.
Виводи вимірювальних зондів мають силіконову ізоляцію, яка є гнучкою та стійкою до високих температур.
