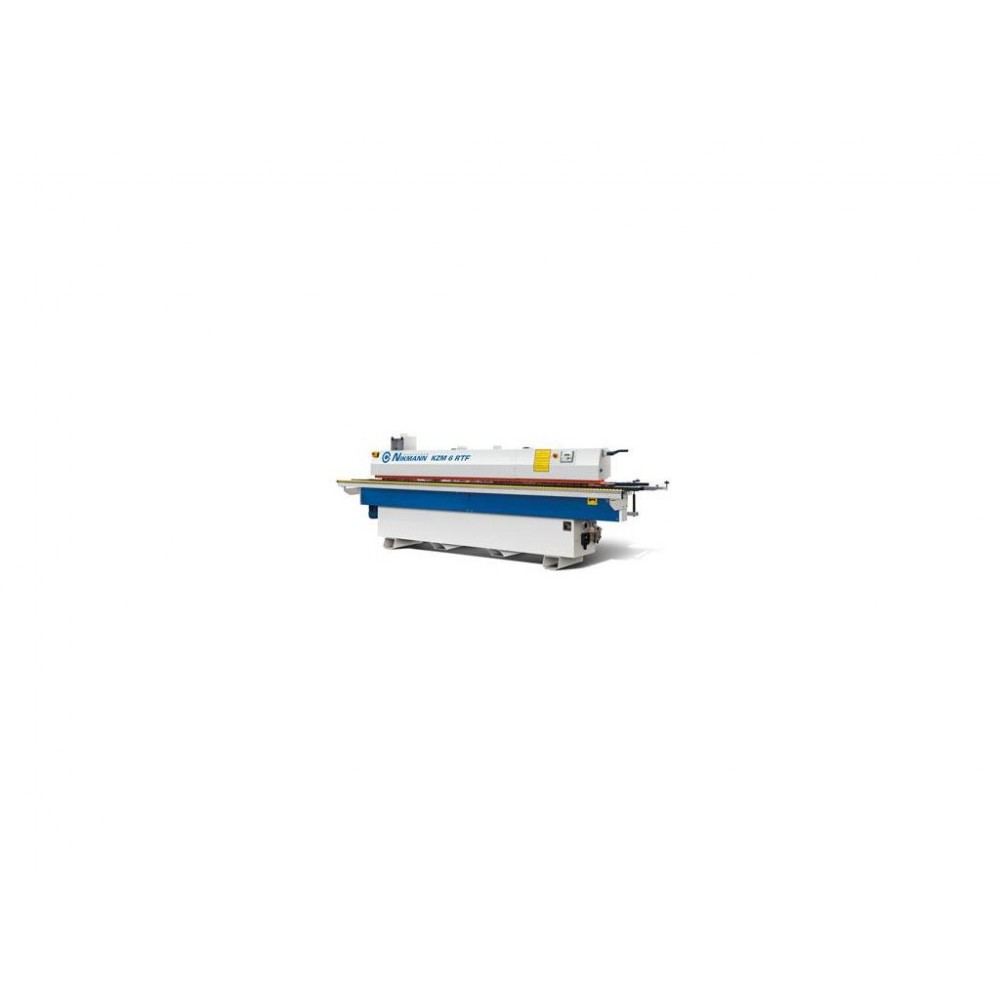

Кромкооблицювальний верстат STOMANA KZM 6R
Верстат для склеювання кантів одностороння правостороннього виготовлення. Кантовиє ригель - до ø600 мм Приклеивающая частина з гранульованим розплав клеєм. Бак для клею під расплавляющим роликом. Нанесення клею за допомогою приклеивающего ролика в тому ж напрямку, що й рух деталі, що не вимагає установки в залежності від товщини матеріалу. Електронне регулювання температури клею. Автоматичне зниження температури клею в разі припинення роботи. Гільйотина для попереднього розрізання профілів PVC / ABS кантів – max.3x45. Зона притиску: трьох ролик – велика примусово приводиться в рух – притиск з пружинний. Вузол для вертикальна торцювання з двох HF двигуна – 200Hz, 12000rpm. Двох циркулярних дисках з розмірами ø110 ø32 х, Z=20 зуба. Вузол для верхнього і нижнього зняття звисів з вертикальної і горизонтальної налаштуванням з двох HF двигуна 200 Hz , ~12000 rpm. Фрезерні головки – Ø75; Z = 4; 15°, R2 та R3 /спецзамовлення /. Вузол обкатки кутів один з HF двигун – 200Hz, 12000rpm. Алмазна фрезерна головка - PCD CUTTER D68/61x d16 x 7 Z=4 R2 та R3 /спецзамовлення /. Вузол фрезерування на вході – двох HF двигунів – 1.1 кW і 0.75 kW, 12 000 min-1. Алмазні фрезерні головки – PCD CUTTER D. 60 x d20 x 48 Z 3+3. Вузол циклования кромка, R2 та R3 /спецзамовлення /. Вузол циклования клею. Вузол полірування – двох двигунів, двох полірувальні диски 2хø125mm, 2x0.18kW, 2800min-1.Центрально регулюється вручну верхній притиск. Транспортна система з ланцюгом. Несучі пластинки шириною 73 мм. Притискають ролики виготовлені з гуми з діаметрів 70 мм, встановлені на підшипнику. Опорна балка з ролики – нерухома. Пульт управління в передній частині машини. Температура навколишнього середовища + 18° max + 35°C.
ХАРАКТЕРИСТИКИ:
Товщина оброблюваних деталей, мм | 8 -45 |
Мінімальна довжина оброблюваних деталей, мм | 100 |
Мінімальна ширина деталі, мм | 100 |
Товщина кантів, мм | 0.4 – 3.0 |
Швидкість подачі, м/хв | 9.5 |
Вузол вертикальний торцювання |
|
- потужність двигуна, квт | 2х 0.22 |
- обороти двигуна, min-1 | 12 000 |
Вузол зняття звісів |
|
- потужність двигунів, квт | 2 х 0.55 |
- обороти двигунів, min-1 | 12 000 |
Вузол обкатки кутів |
|
- мінімальна довжина оброблюваних деталей, мм | 250 |
- потужність двигуна, квт | 1 х 0.35 |
- обороти двигуна, min-1 | 12 000 |
Вузол попереднього фрезерування |
|
- потужність двигунів, квт | 1 x 1.1 1 x 0.75 |
- обороти двигунів, min-1 | 12 000 |
Вузол циклования кромка |
|
Вузол циклования клею |
|
Вузол полірування |
|
- потужність двигунів, квт | 2 x 0.18 |
- обороти двигунів, min-1 | 2800 |
Опорна балка з ролики – нерухома |
|

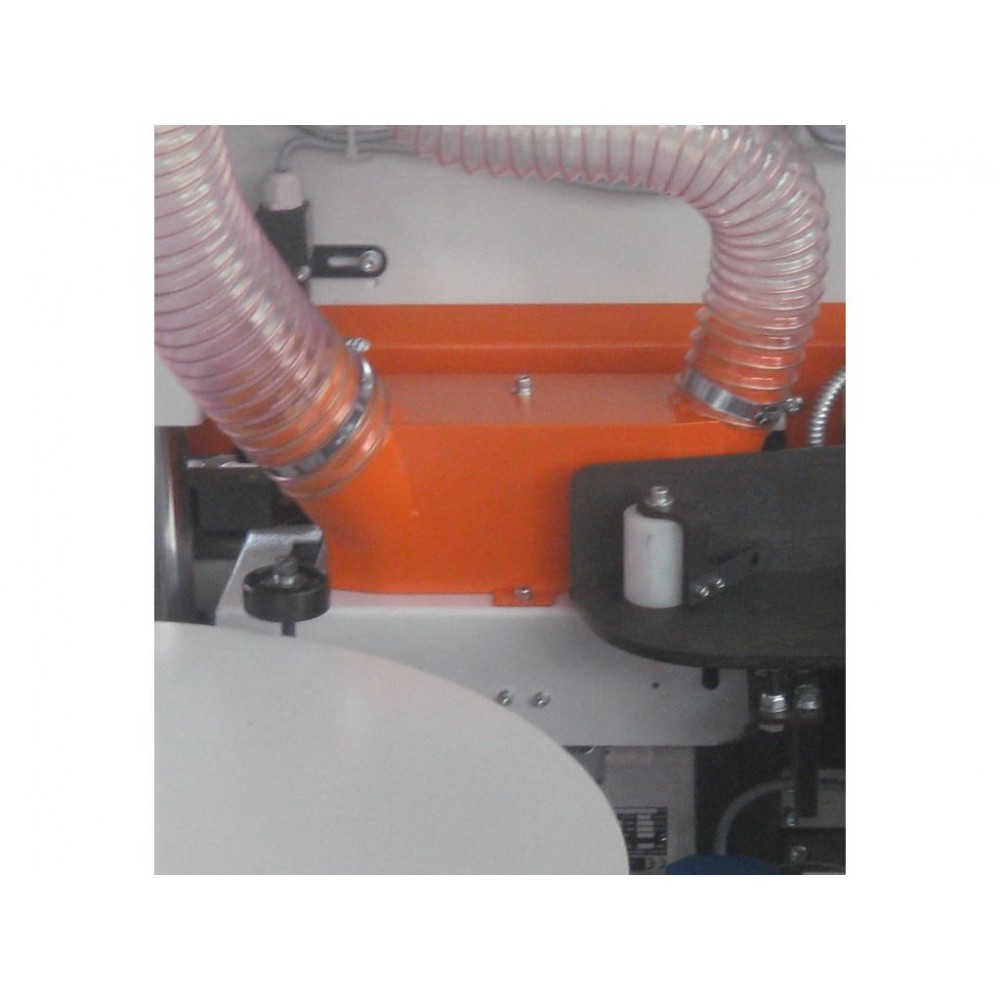

Діаметр наконечника для аспірації, мм | 2xØ100, 2xØ120 |
Тиск стисненого повітря, bar | 6.5 |
Загальна настановна потужність, kW | 6.7 |
Габаритні розміри L х B х H, мм | 4200х1220х1470 |
Вага, кг | 1180 |
