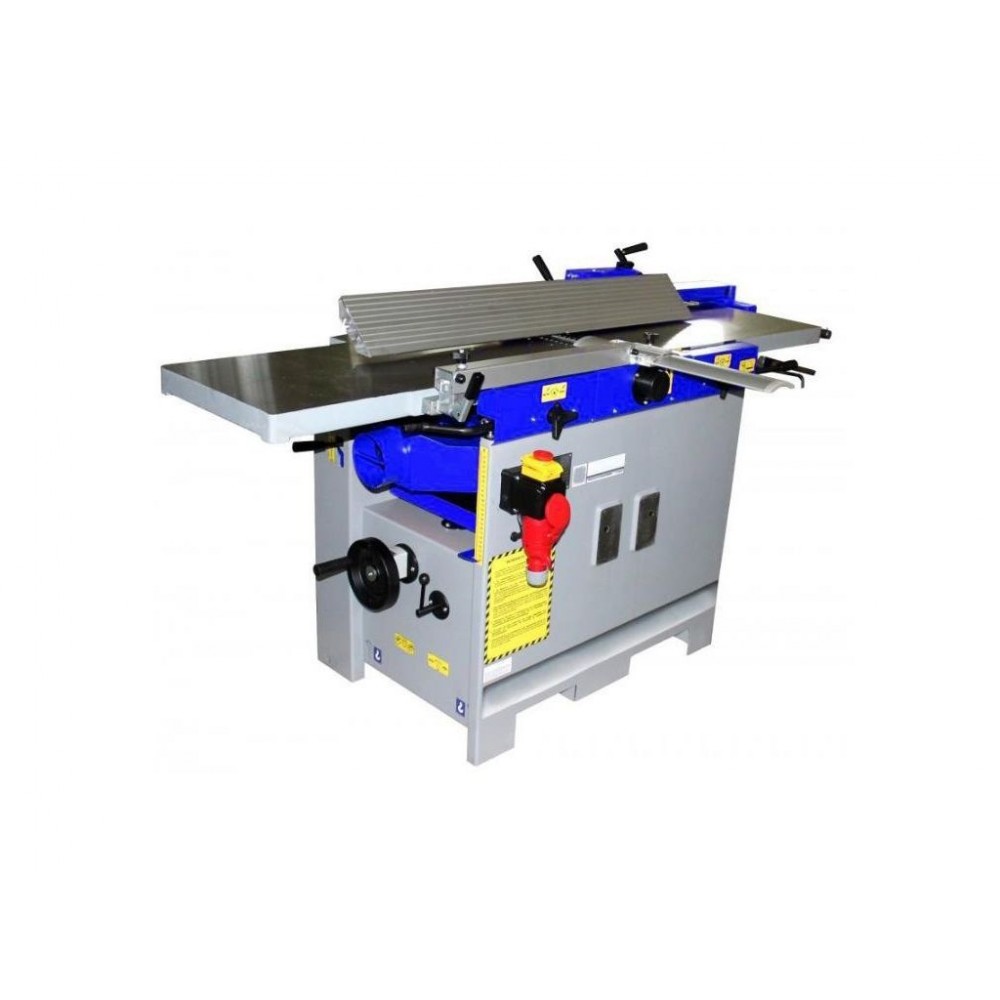

Призначений для прямолінійного одностороннього стругання заготовок по пласті з метою отримання базової поверхні для подальшої обробки, а також для стругання заготовок в розмір по товщині.
ОБЛАСТЬ ВИКОРИСТАННЯ:
Підприємства і цехи по виробництву столярно-будівельних виробів, клеєних щитів, виробництва меблів та інших деревообробних виробництв.

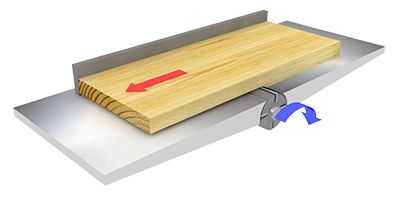

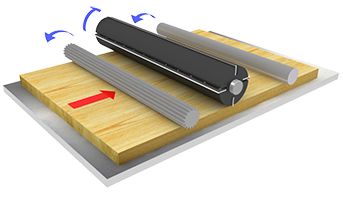

СХЕМА ОБРОБКИ:
 |
 |

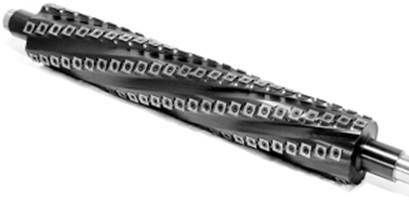

ВІДМІННІ ОСОБЛИВОСТІ ШЕЙПЕРНОГО ВАЛА:
- збільшена глибина стругання + поворотні пластини розташовані по спіралі, завдяки цьому плавно входять в заготовку;
- довговічність - поворотні пластини виготовлені з твердосплавних стали і мають 4 ріжучих межі, після затуплення однієї грані ножа повертається і працює наступна грань;
- вал завжди збалансований - ножі рівномірно розподілені по площі, їх не можна поставити неправильно;
- низький рівень шуму при роботі;
- відсутність зривів на сучках при обробці.
КОНСТРУКТИВНІ ОСОБЛИВОСТІ:
|
|

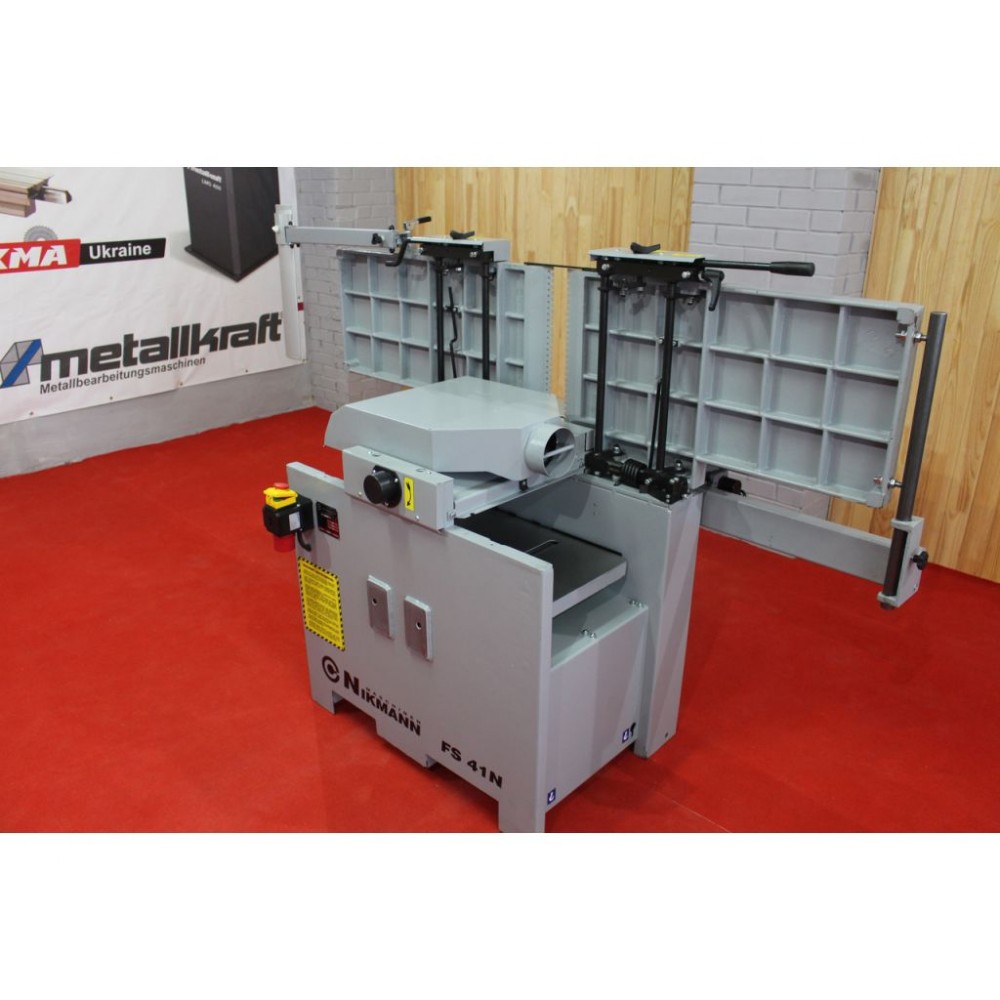

ВЕРТИКАЛЬНИЙ ПІДЙОМ СТОЛІВ Зручне і швидке підняття столів трансформує верстат в рейсмусовий. Вертикальний підйом столів гарантує точність розмірів при багаторазовому переналагоджуванні верстата. |
 |

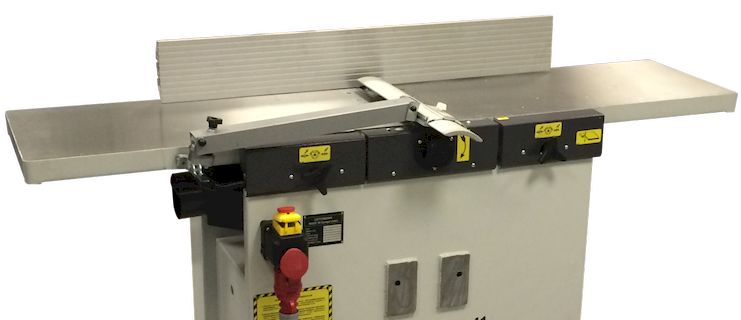

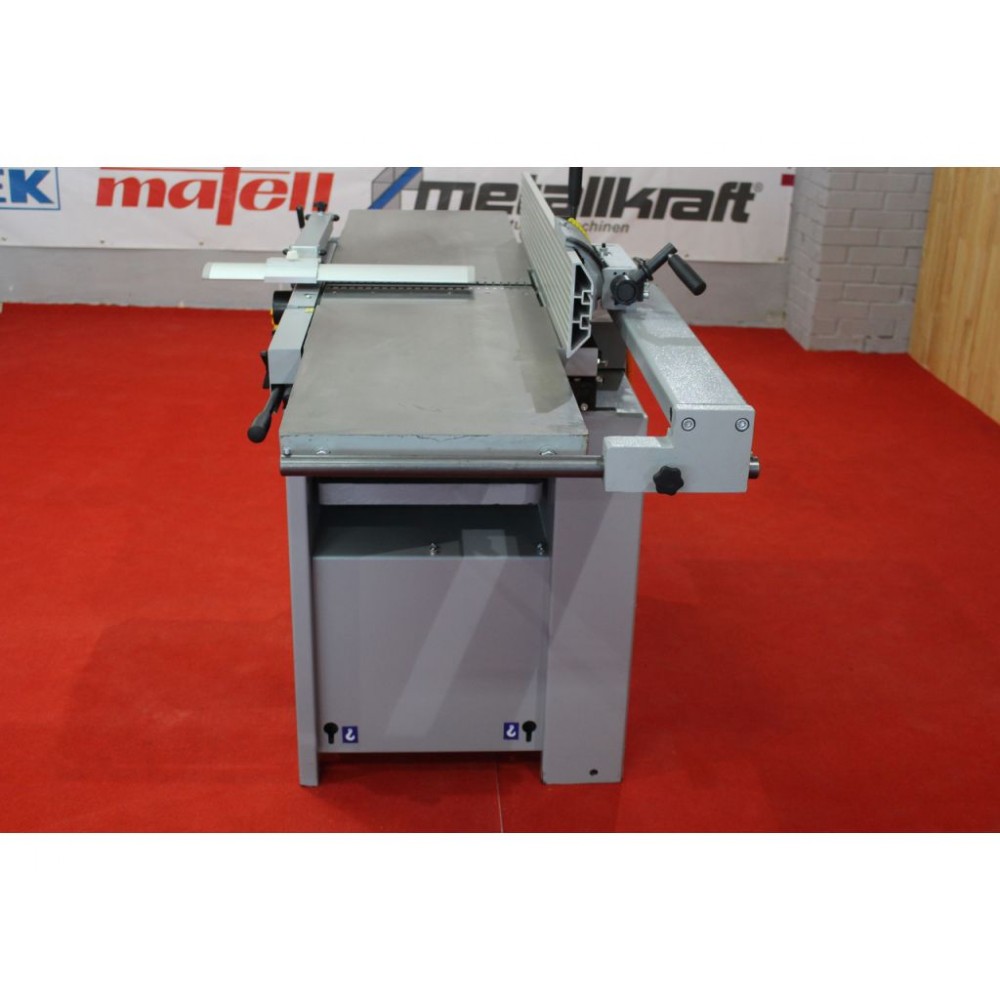

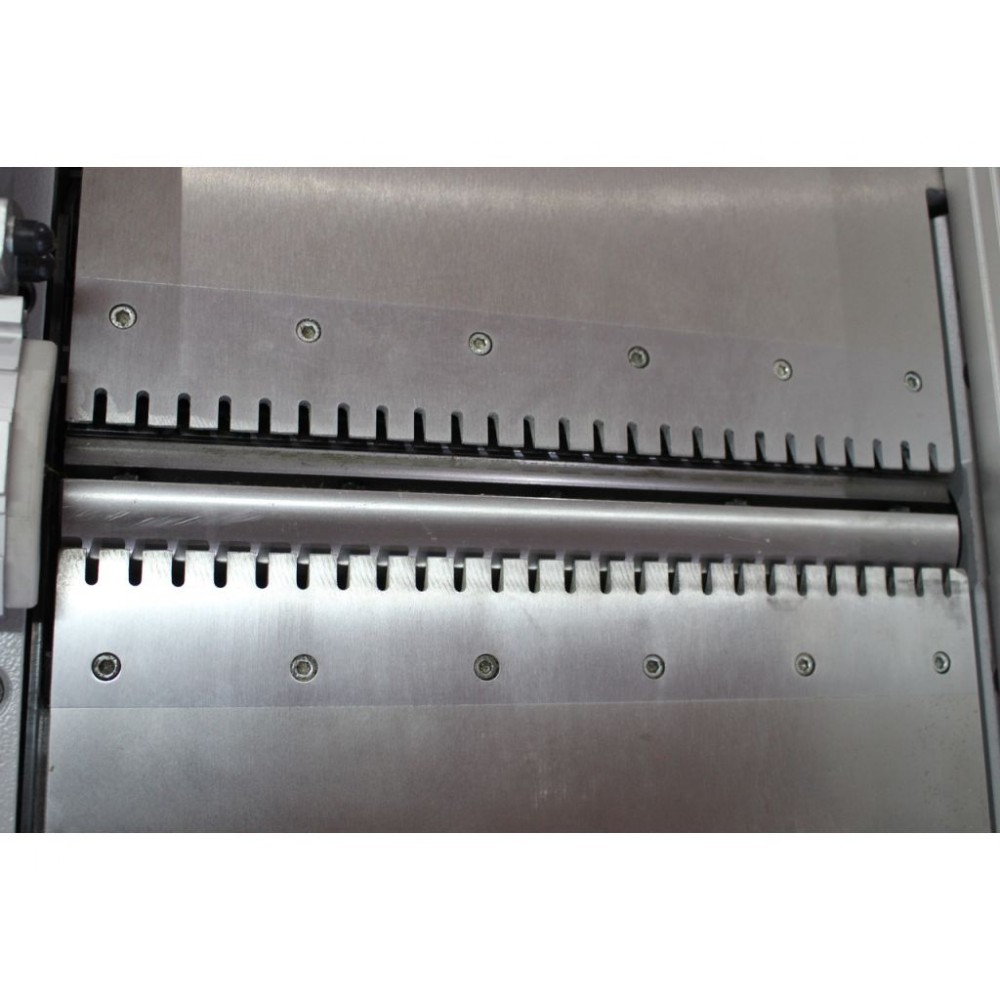

ЛИТІ ЧАВУННІ СТОЛИ Литі шліфовані чавунні столи довжиною 1800 мм добре гасять вібрацію і служать надійною базою для позиціонування заготовки. |
 |

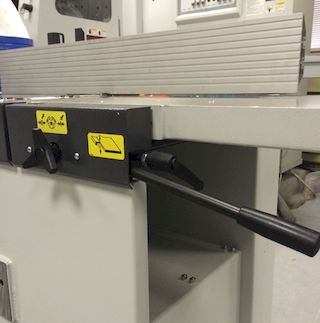

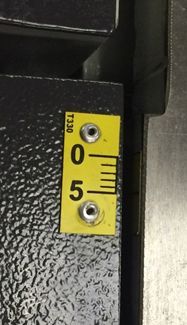

Зручне і швидке виставлення на потрібну глибину стругання за допомогою важеля за шкалою. |
 |

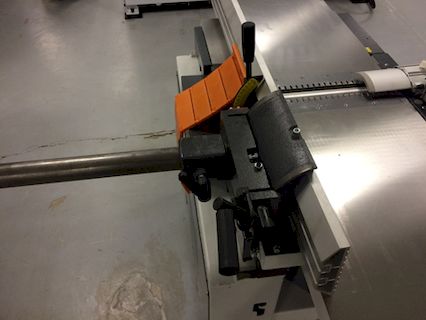

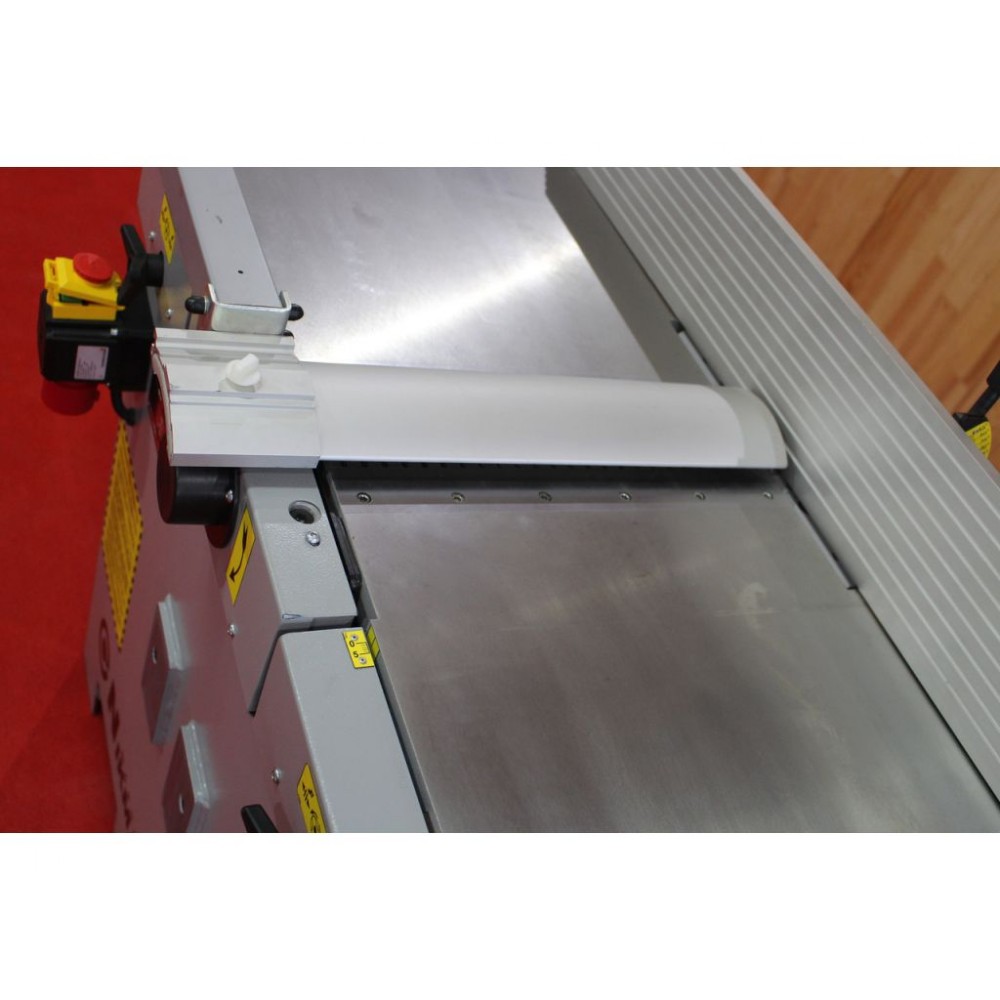

ПРОФЕСІЙНА ЛІНІЙКА Встановлена на верстаті. На відміну від стандартної лінійки легко переміщується по потужній циліндричній напрямній. Лінійка не дряпає стіл за рахунок зручного і легкого переміщення на коліщатках. Зручний нахил до 45 ° з виставленням за шкалою дозволяє знімати фаску під потрібним кутом. Гнучкий захист закриває ножовий вал за лінійкою, що робить роботу на верстаті ще більш безпечною - норматив ЄС. |
 |

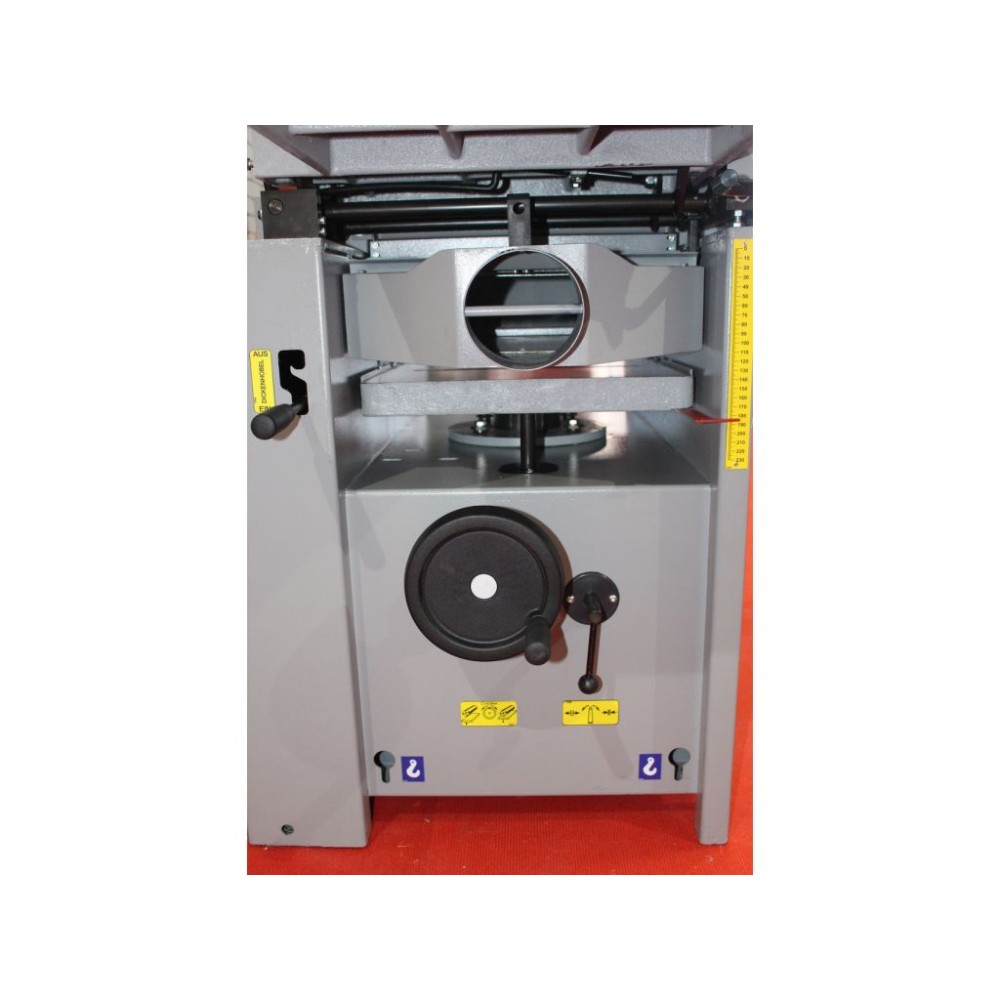

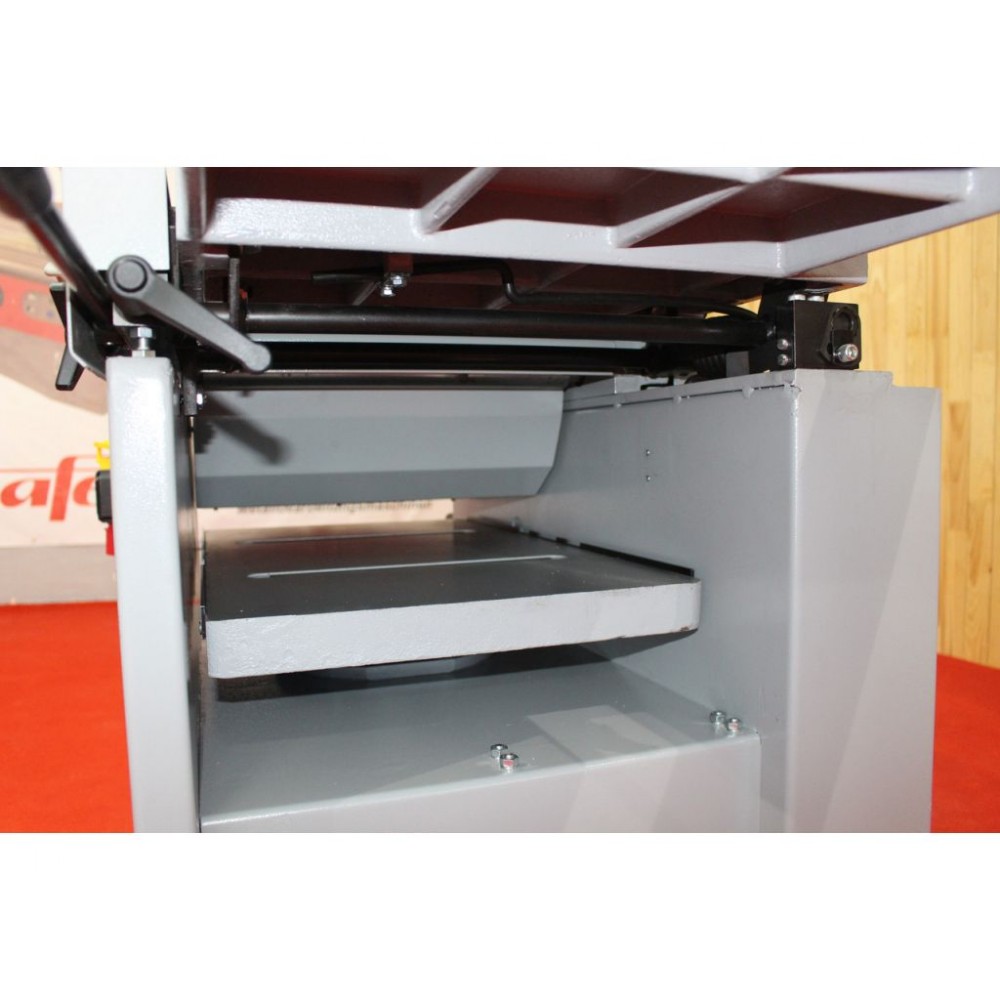

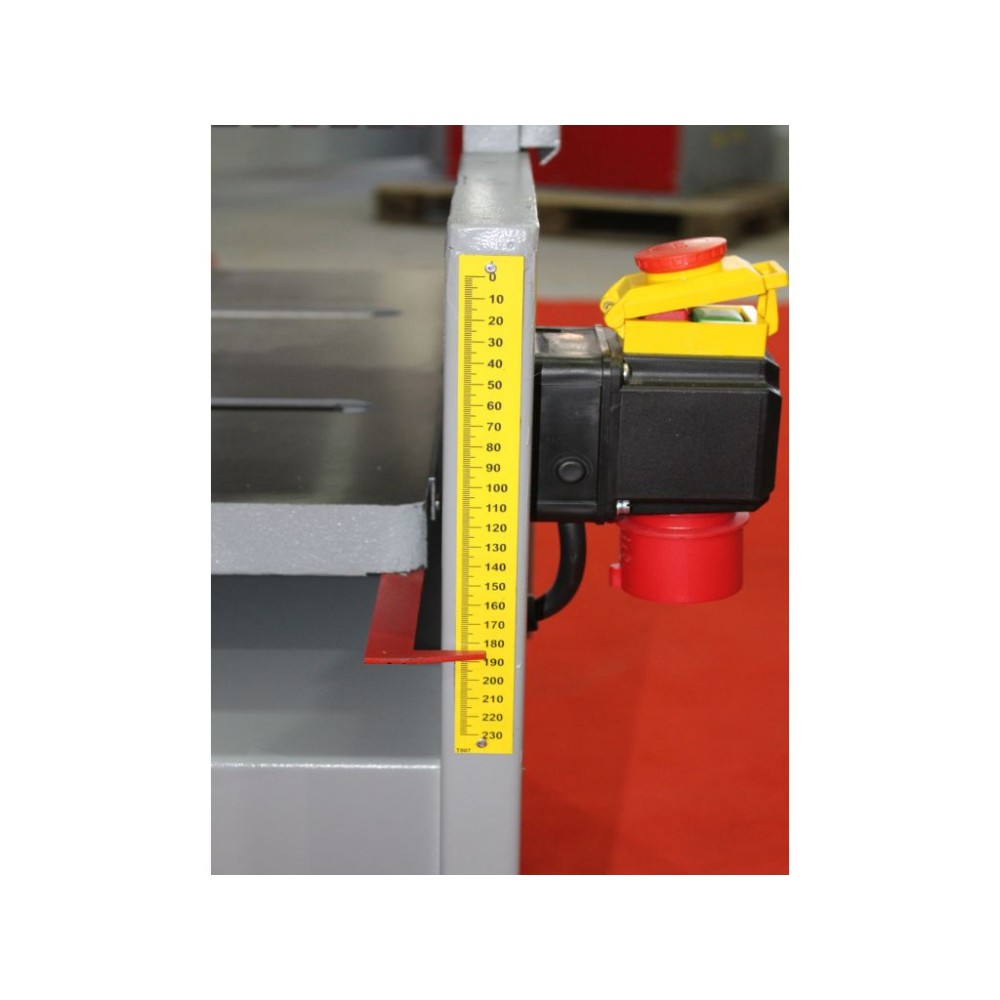

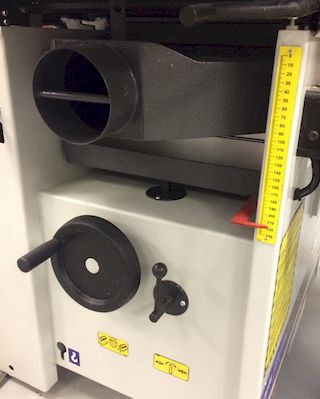

РЕЙСМУСОВИЙ ВУЗОЛ Виставлення на товщину обробки за допомогою маховика по лінійці. Фіксація столу за допомогою важеля. |
 |

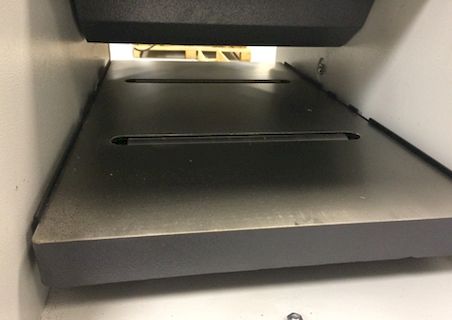

РОЛИКИ У СТОЛІ (FS 41N) Чавунний робочий стіл з двома роликами забезпечує легке ковзання заготовки. |
 |

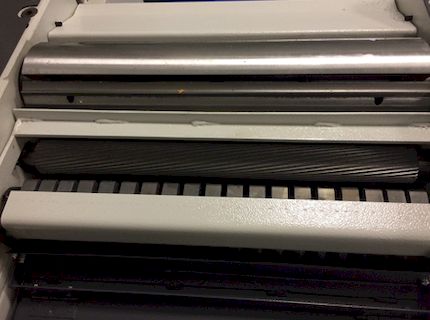

ВАЛЕЦ ПОДАЧІ Подача заготовки за допомогою рифленого суцільного валу з косими насічками. Захист запобігає викиду заготовки. |
 |

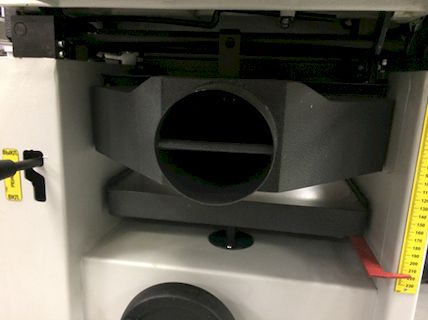

Видалення стружки здійснюється через круглий витяжний отвір Ø120 мм. При роботі на фуганку воронка знаходиться під ножовим валом, а при роботі на рейсмусі - над ним. |
РЕГУЛЮВАННЯ СТОЛУ
АСПІРАЦІЙНИЙ ПАТРУБОКДОДАТКОВА КОМПЛЕКТАЦІЯ:
 |

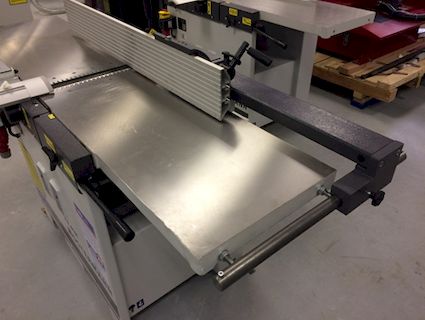

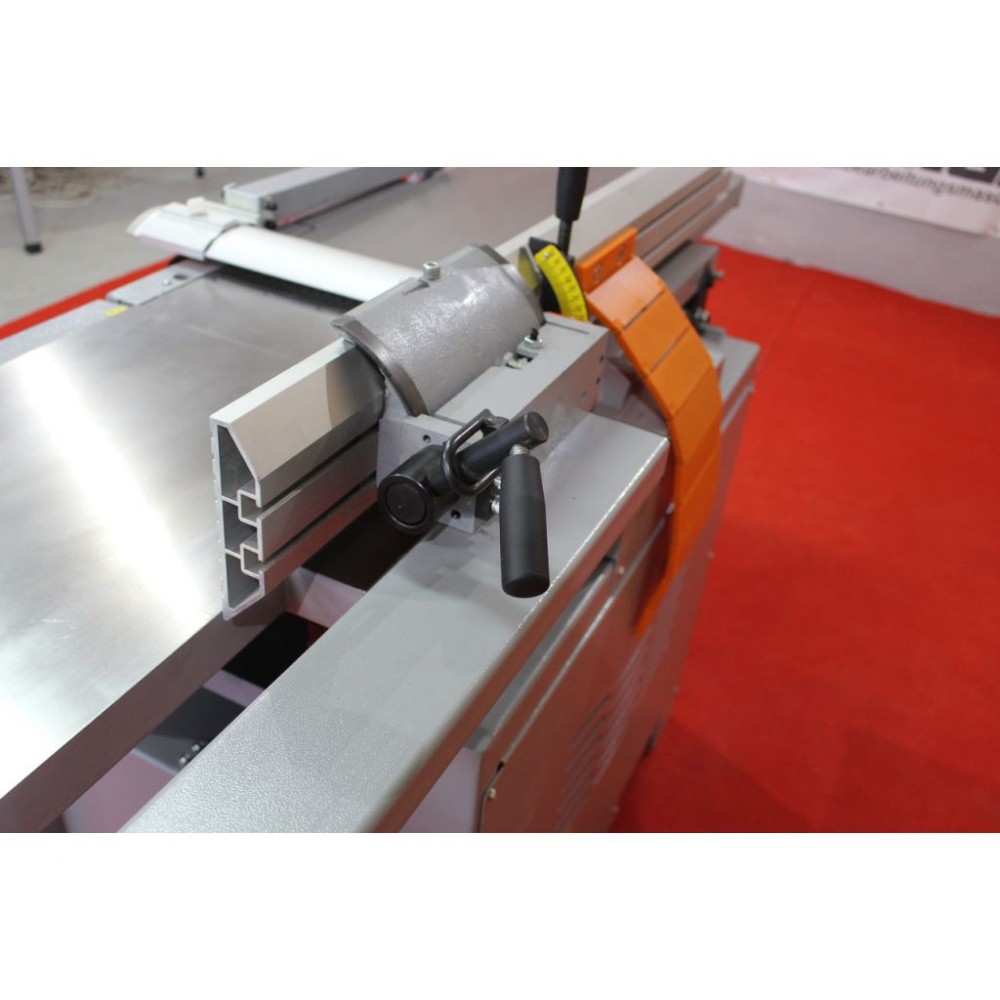

БОКОВАЯ ПРОФЕСІЙНА ЛІНІЙКА (ОПЦІЯ) Лінійка надійно закріплена на передньому торці столу подачі верстата Нахил до 45 ° з виставленням за шкалою дозволяє знімати фаску під потрібним кутом. Гнучкий захист закриває ножовий вал за лінійкою, що робить роботу на верстаті ще більш безпечною - норматив СЄ. |
 |

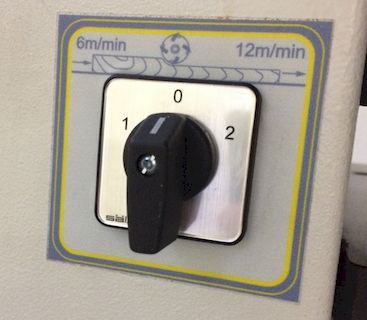

ОКРЕМИЙ ДВИГУН НА ПОДАЧУ (ОПЦІЯ) Установка окремого двигуна на подачу дозволяє працювати на двох швидкостях: 6 і 12 м / хв (замість однієї стандартної швидкості 8 м / хв). Це дозволяє при роботі з м'якими породами деревини збільшити продуктивність, працюючи з подачею 12 м/хв, а при роботі з твердими породами деревини - поліпшити якість стругання, перейшовши на подачу 6 м/хв. |
 |

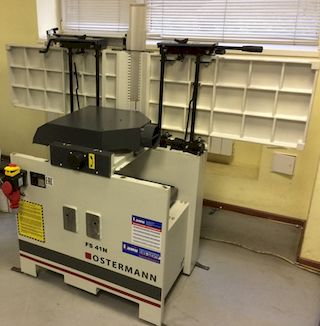

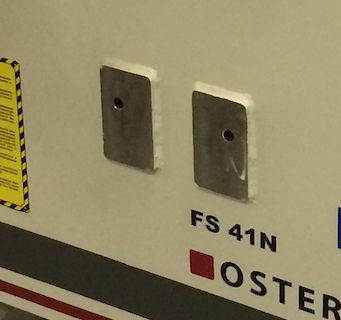

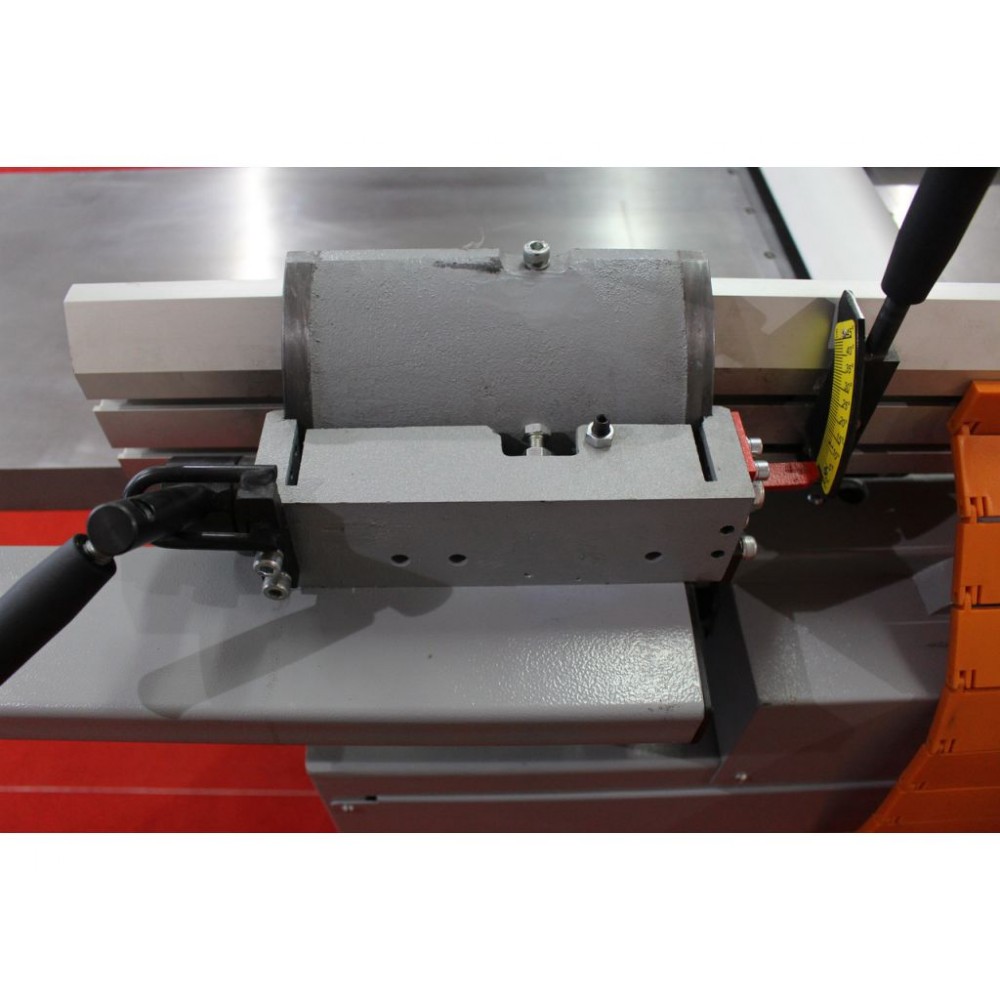

Опціонально верстат можна оснастити свердлильно-пазувальним пристроєм з універсальним патроном WESTCOTT і використовувати як 3-х операційний. База для установки свердлильно-пазовального пристрою встановлена на верстаті, тому додаткове оснащення можливе в будь-який час. |
 |

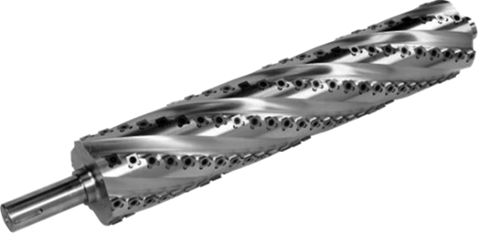

ШЕЙПЕРНИЙ НОЖЕВИЙ ВАЛ (ОПЦІЯ) |
 |

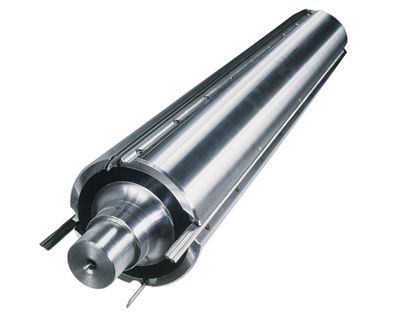

НОЖЕВИЙ ВАЛ TERSA (ОПЦІЯ)
|

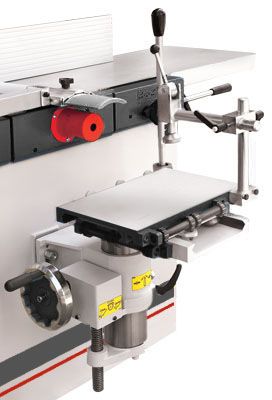

СВЕРДЛИЛЬНО-ПАЗУВАЛЬНИЙ ПРИСТРІЙ (ОПЦІЯ)
