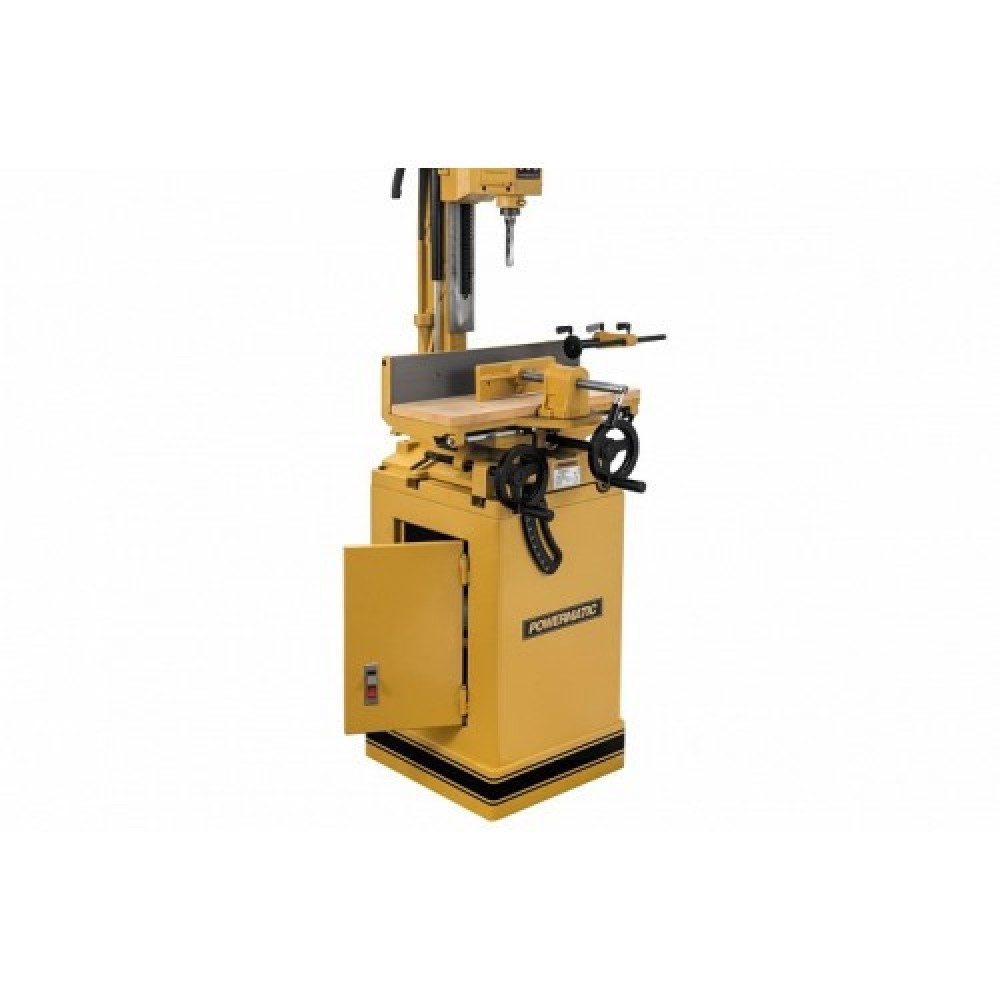

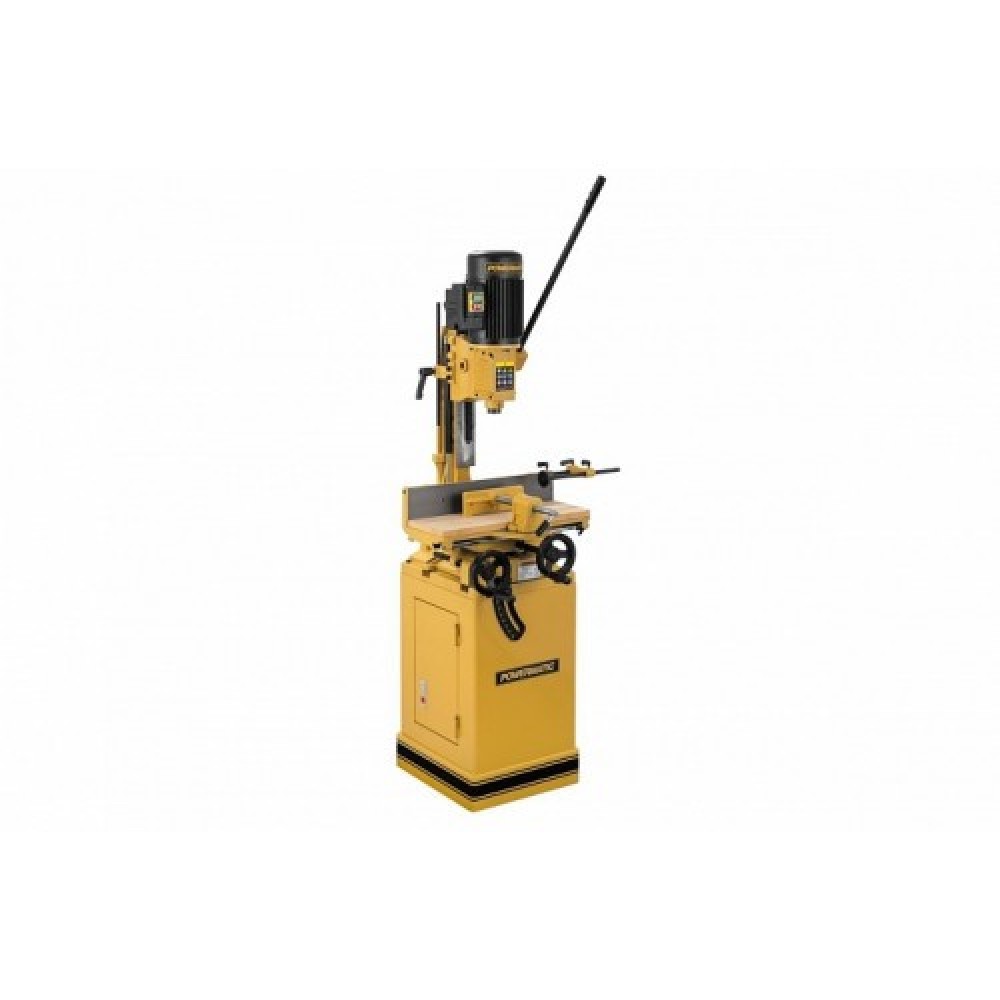

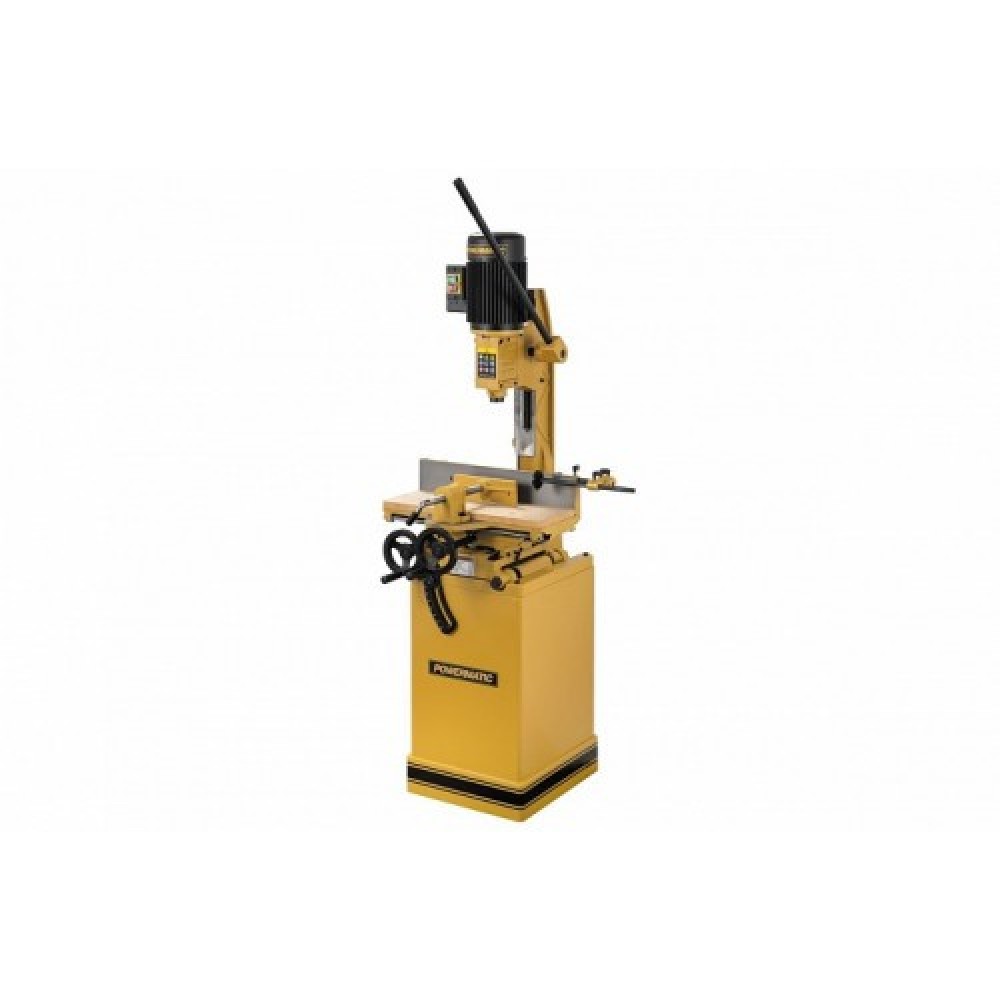

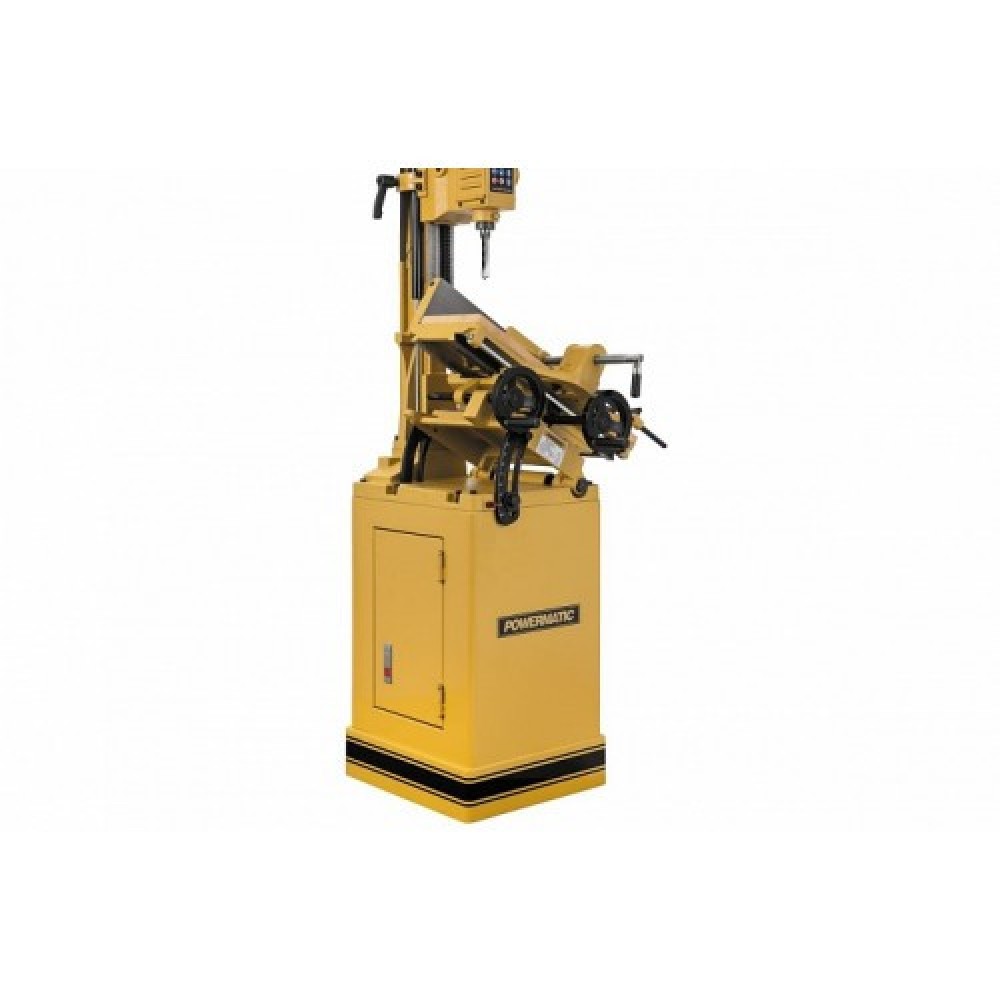

Довбально-пазувальний верстат по дереву POWERMATIC 719T
Робочі параметри
- Потужність (вихідна) потужність двигуна, кВт 1,3 (0,75)
- Напруга, В 230
- Довжина, мм 540
- Ширина, мм 550
- Частота обертання шпинделя на холостому ході, об/хв 1400
- Висота, мм 1880 рік
- Максимальний діаметр затиску свердлильного патрона 13 мм
- Кут нахилу столу 0-35°
- маса, кг 125
- Максимальний розмір різця (тверді/м'які породи) 19/25 мм
- Довжина в упаковці, см 98
- Хід різця 200 мм
- Ширина в упаковці, см 59
- Максимальна висота заготовки від столу, мм 195
- Висота в упаковці, см 59
- Хід столу по осях (подовжній/поперечний) 400/100 мм
- Маса в упаковці, кг 125
- Розміри робочого столу (ДхШ), мм 520 x 180
- Розміри упору заготовки (ДхВ) 520 х 115 мм
- Максимальна відстань від упору до центру різця 100 мм
Опис
особливості:
- Рейковий механізм подачі з газовим упором
- Регульований упор глибини довбання
- Поздовжній упор заготівлі
- Гвинтовий притиск заготовки до поздовжнього упору
- Регульований торцевий упор заготовки
- Координатний робочий стіл із маховиками подачі по осях
- Регульовані обмежувачі ходу осями
- Робочий стіл із чавунного лиття з дерев'яною накладкою
- Можливість повороту колони на 180° для роботи з високими заготовками над підлогою

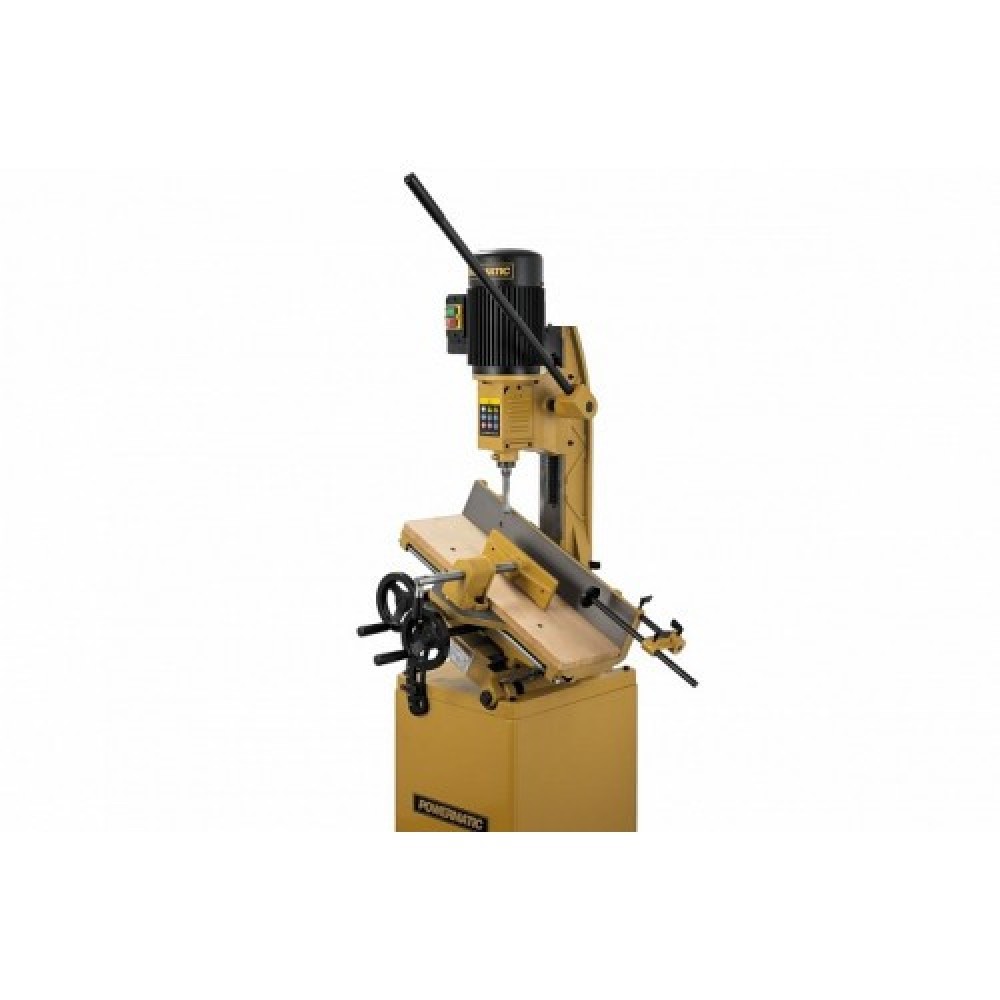

- Професійний долбяжно-пазувальний верстат Powermatic 719T, оснащений координатним столом та механізмом його нахилу. Він потрібний для стикування деталей під кутами, відмінними від 90° (застосовується при створенні складних конструкцій, на кшталт багатогранних віконних рам). Регулювання нахилу провадиться за транспортирною шкалою з передньої сторони верстата, фіксація наскрізним гвинтовим затиском відразу з двох сторін основи.

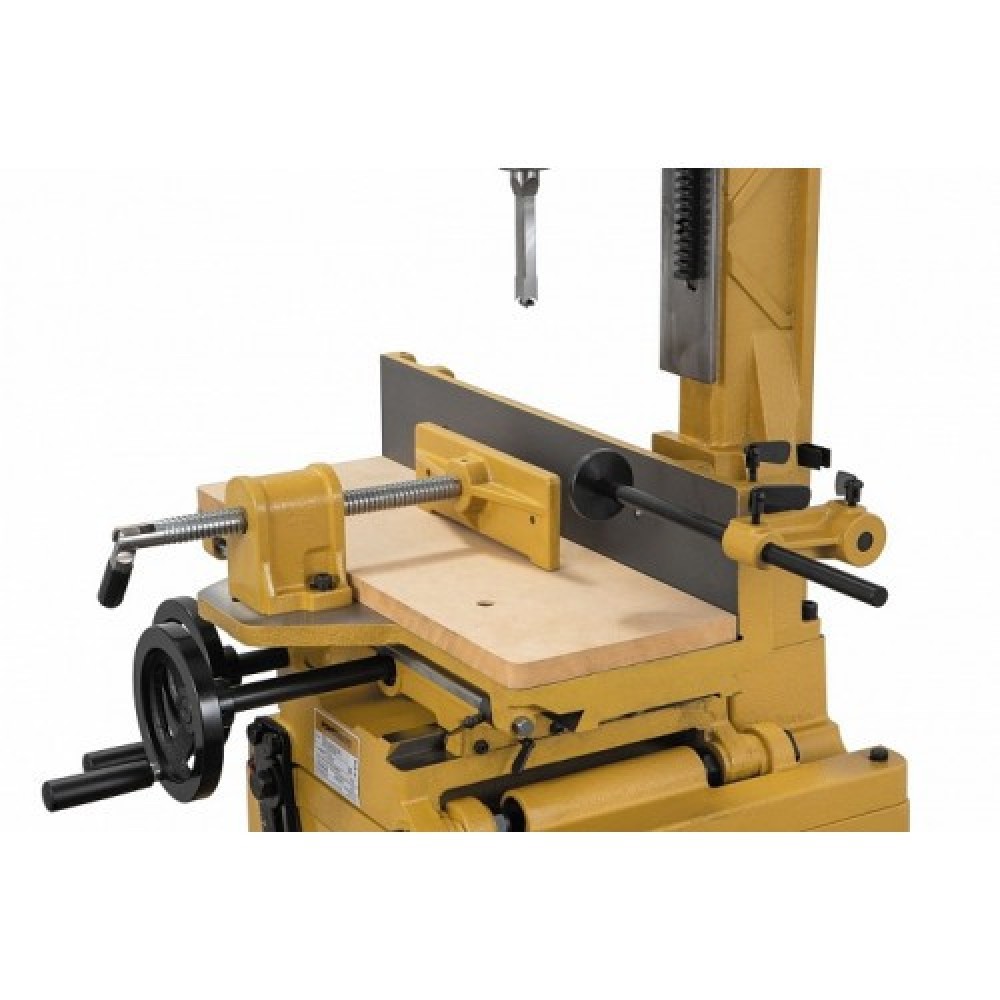

Стіл із подачею по двох осях обладнаний гвинтовим притиском заготовки, на ньому обробляють деталі висотою до 195 мм. Можливість робити поперечні та поздовжні пази за одну установку заготовки забезпечує високу точність та простоту експлуатації. Передбачено регульований торцевий упор, зручний для виконання операцій, що багаторазово повторюються, з однаковими виробами.
Така операція, як врізання замків у готові вироби (дверне полотно, віконна обкладинка тощо), теж може виконуватися, незважаючи на їх великий габарит. Для цього свердлильну частину повертають навколо колони на 180° і закріплюють у цьому положенні. Деталь мають на підлозі з використанням підкладок необхідної товщини.
Верстат відрізняється вдалим поєднанням універсальності та точності при порівняно компактних розмірах.
